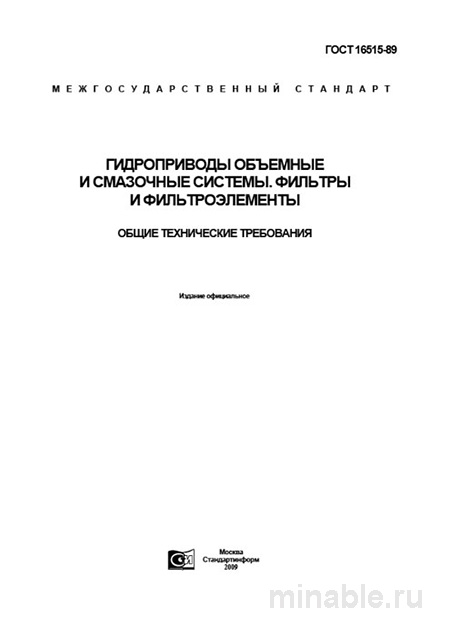

Обзор ГОСТ 16515-89: Практическое руководство для цеха
В области машиностроения надежность гидропривода является ключевым фактором, влияющим на репутацию предприятия, непрерывность производственных процессов и обеспечение безопасности эксплуатации оборудования. Фильтры и фильтроэлементы играют важную роль в гидравлических системах, являясь неотъемлемой частью их конструкции. Качество данных компонентов, а также их соответствие установленным стандартам, оказывают значительное влияние на срок службы дорогостоящего оборудования, включая насосы и клапаны. ГОСТ 16515-89 представляет собой основополагающий нормативный документ, регулирующий технические требования к фильтрам и их элементам, применяемым в гидравлических системах и системах смазки. В данном обзоре рассматриваются основные положения стандарта, его практическое применение и рекомендации для специалистов.
Назначение и область применения ГОСТ 16515-89
ГОСТ 16515-89 устанавливает унифицированные требования к фильтрам и их компонентам, предназначенным для использования в гидравлических системах и системах смазки различного назначения. Основной целью стандарта является обеспечение высокого уровня качества, надежности и безопасности функционирования указанных элементов. Стандарт распространяется на широкий спектр фильтров, включая всасывающие, напорные, сливные, а также на самоочищающиеся и переключаемые модели. Важно отметить, что производители могут разрабатывать собственные технические условия, однако они не должны снижать уровень качества продукции по сравнению с требованиями, установленными ГОСТом.
Основные требования к фильтрам
Раздел стандарта, посвященный техническим требованиям к фильтрам, включает детальные параметры, определяющие их эксплуатационные характеристики и долговечность.
Материалы и покрытия
Материалы, контактирующие с рабочей жидкостью, должны обладать высокой коррозионной стойкостью или иметь соответствующее защитное покрытие. Применение материалов, способных негативно воздействовать на свойства рабочей жидкости, недопустимо. При выборе фильтра необходимо обращать внимание на паспорт изделия, чтобы удостовериться в его совместимости с используемой рабочей жидкостью (минеральное масло, синтетические масла, эмульсии и т.д.). Несоответствие фильтра рабочей жидкости может привести к его повреждению и нарушению функционирования всей гидравлической системы.
Герметичность и прочность
Фильтры должны обладать высокой степенью герметичности и механической прочности. Проверка данных характеристик осуществляется путем гидравлических испытаний, при которых давление в системе превышает номинальное в 1,5 раза. В практике встречаются случаи, когда поставщики экономят на качестве сварочных и паяльных работ, что приводит к протечкам и снижению давления в системе.
Характеристики фильтров
Одним из ключевых разделов стандарта являются требования к основным эксплуатационным характеристикам фильтров.
-
Тонкость фильтрации: Определяется как максимальный размер частиц, которые могут проходить через фильтрующий элемент. Единица измерения — микрометры (мкм).
-
Эффективность фильтрации: Характеризует способность фильтра задерживать частицы определенного размера. Показатель эффективности выражается в виде коэффициента βₓ, который указывает на процент частиц, задержанных фильтром. Например, значение β₅ ≥ 75 свидетельствует о том, что фильтр задерживает 98,7% частиц размером 5 мкм.
-
Перепад давления: Разница давления на входе и выходе из фильтра. Важно учитывать начальный и предельный значения перепада давления.
-
Грязеемкость: Максимальное количество загрязнений, которое фильтр способен удерживать до достижения критического значения перепада давления.
Процедура приемки фильтров
Приемка фильтров является важным этапом, требующим строгого соблюдения установленных процедур.
Входной контроль
При приемке фильтров необходимо выполнить следующие действия:
-
Визуальная проверка: Убедиться в отсутствии механических повреждений, таких как вмятины, сколы и трещины. Особое внимание следует уделить состоянию уплотнительных элементов.
-
Проверка маркировки: Маркировка должна быть четкой, легко читаемой и содержать всю необходимую информацию, включая наименование изделия, параметры фильтрации, направление потока рабочей жидкости и дату производства.
-
Проверка технической документации: Паспорт изделия должен содержать результаты заводских испытаний, включая информацию о герметичности, эффективности фильтрации и других ключевых параметрах.
Выборочные испытания
Для ответственных систем или при работе с новыми поставщиками рекомендуется проводить выборочные лабораторные испытания фильтров. В ходе данных испытаний проверяется:
-
Герметичность при повышенном давлении.
-
Фактическая тонкость фильтрации и эффективность по сравнению с заявленными значениями.
-
Сопротивление потоку рабочей жидкости (перепад давления).
Сравнительный анализ с другими стандартами
ГОСТ 16515-89 регулирует параметры фильтров, применяемых в гидравлических системах высокого давления. Данный стандарт следует отличать от других нормативных документов, которые могут применяться в смежных областях.
/ Параметр / ГОСТ 16515-89 / ГОСТ 26070-83 / ГОСТ Р 58178-2018 / /----------/---------------/---------------/-------------------/ / Назначение / Гидравлические системы высокого давления / Топливные системы и системы смазки двигателей / Системы воздухозабора двигателей / / Рабочее давление, МПа / До 32 МПа и выше / До 1,0 МПа / Перепад давления до 6–8 кПа / / Ключевой параметр / Тонкость фильтрации и коэффициент β / Тонкость фильтрации / Сопротивление воздушному потоку / / Требования к герметичности / Жесткие испытания на давление / Испытания на герметичность / Не нормируется /
Практические рекомендации для специалистов
На основе многолетнего опыта работы в области машиностроения, можно сформулировать следующие рекомендации:
Для технологов и инженеров
-
Обеспечение высокого качества фильтров: Не рекомендуется экономить на приобретении фильтров, особенно в системах, где предъявляются высокие требования к чистоте рабочей жидкости.
-
Требование полной технической документации: При выборе поставщика необходимо требовать предоставления протоколов испытаний на коэффициент βₓ.
-
Планирование модернизации: При проектировании модернизации оборудования следует предусматривать возможность установки фильтров с увеличенной грязеемкостью.
Для специалистов по закупкам
-
Включение всех параметров ГОСТ 16515-89 в техническое задание: При составлении технических заданий необходимо указывать все ключевые параметры, включая тонкость фильтрации, коэффициент βₓ, рабочее давление и материал уплотнительных элементов.
-
Проверка поставщиков: Следует избегать работы с поставщиками, не предоставляющими полную техническую документацию на продукцию.
-
Визуальная проверка образцов: При получении образцов фильтров необходимо проводить их визуальный осмотр на предмет соответствия требованиям по качеству изготовления и маркировке.
Выявление дефектов
Для своевременного выявления дефектов фильтров рекомендуется использовать следующие методы:
-
Контроль тонкости фильтрации: Осуществляется только в лабораторных условиях.
-
Испытания на герметичность: Включают визуальный осмотр и проведение тестов на герметичность при повышенном давлении.
-
Проверка перепада давления: Позволяет выявить отклонения в работе фильтра, связанные с его загрязнением.
Заключение
ГОСТ 16515-89 является важным нормативным документом, регулирующим технические требования к фильтрам и их компонентам в гидравлических системах. Соблюдение положений данного стандарта позволяет обеспечить надежность и безопасность эксплуатации оборудования, минимизировать риски поломок и простоев. Профессиональный подход к выбору и использованию фильтров в соответствии с требованиями ГОСТ 16515-89 является ключевым фактором успешного функционирования производственных процессов.
