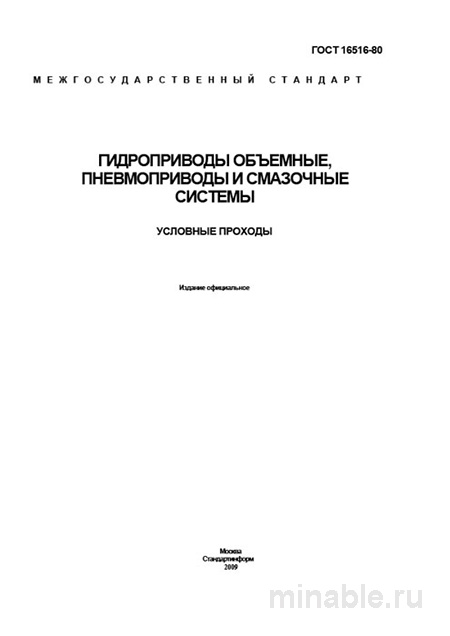

Обзор ГОСТ 16516-80: Ключевой нормативный документ в области гидравлики и пневматики
В машиностроении и производстве оборудования обеспечение бесперебойной работы гидравлических и пневматических систем является критически важным аспектом. Нарушения в функционировании данных систем могут привести к серьёзным последствиям, включая утечки рабочей среды, снижение давления, поломки и значительные финансовые потери. Для предотвращения подобных ситуаций разработан и внедрён государственный стандарт ГОСТ 16516-80, регламентирующий параметры и совместимость компонентов гидравлических и пневматических систем.
Сущность и назначение ГОСТ 16516-80
Стандарт ГОСТ 16516-80 устанавливает унифицированные размеры для различных элементов гидравлических и пневматических систем, включая трубы, клапаны, насосы и другие компоненты. Его основная цель заключается в обеспечении взаимозаменяемости деталей, производимых различными предприятиями, что способствует упрощению процесса проектирования, изготовления и ремонта оборудования.
Стандарт распространяется на все типы соединений, включая трубные, резьбовые, фланцевые и штуцерные. Он является обязательным для применения при разработке проектной документации, производстве и ремонте машин и оборудования, использующих жидкости или газы, таких как металлообрабатывающие станки, прессы, экскаваторы и буровые установки.
Основные положения и параметры
Базовым элементом стандарта является таблица условных проходов (Ду), определяющая диаметры трубопроводов и других компонентов. Условный проход не является идентичным диаметру трубы, а представляет собой номинальный параметр, характеризующий пропускную способность системы. Например, труба с внешним диаметром 42 мм может обладать условным проходом Ду 32 мм.
Выбор материалов для изготовления деталей осуществляется в зависимости от условий эксплуатации и характеристик рабочей среды. Для работы с маслом могут быть использованы сталь или латунь, в то время как для пневматических систем, работающих с воздухом, предпочтительны алюминиевые сплавы.
Контроль качества компонентов
При приёмке компонентов проводится ряд проверок, включающих:
-
Маркировку: На каждом элементе должна быть указана величина условного прохода.
-
Соответствие размеров: Проверяется соответствие геометрических параметров компонентов требованиям стандарта.
-
Состояние поверхности: Поверхности деталей должны быть чистыми, гладкими и без дефектов.
Взаимосвязь с другими стандартами
ГОСТ 16516-80 представляет собой базовый нормативный документ, дополняемый другими стандартами, такими как ГОСТ 6357-81 и ГОСТ 24705-81. ГОСТ 6357-81 регламентирует параметры труб, а ГОСТ 24705-81 устанавливает требования к резьбовым соединениям.
Рекомендации для специалистов
Для проектировщиков и технологов:
-
Обязательно указывать величину условного прохода на проектной документации.
-
Использовать унифицированные размеры для упрощения процессов закупки и ремонта.
-
Понимать, что условный проход не является показателем давления, а определяет размер компонента.
Для специалистов по закупкам и контролю качества:
-
Требовать от поставщиков предоставление информации о величине условного прохода.
-
Осуществлять проверку соответствия компонентов требованиям стандарта перед установкой.
-
Обращать внимание на состояние резьбовых соединений и качество поверхности деталей.
Заключение
ГОСТ 16516-80 является ключевым нормативным документом, обеспечивающим надёжную работу гидравлических и пневматических систем. Его правильное применение способствует предотвращению аварийных ситуаций и поддержанию оборудования в рабочем состоянии.
