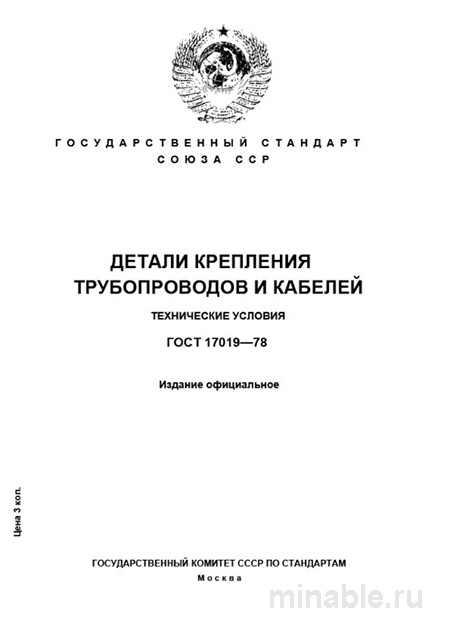

Обзор ГОСТ 17019-78: Практическое применение в производственном цехе
Государственный стандарт ГОСТ 17019-78 является основополагающим нормативным документом, регулирующим технические требования к производству крепежных элементов, предназначенных для монтажа трубопроводов и кабельных систем. Этот стандарт применяется в различных отраслях промышленности, где критическое значение имеют показатели надежности и долговечности изделий, включая машиностроение, энергетику, судостроение и транспортное машиностроение.
Область применения и назначение стандарта
ГОСТ 17019-78 устанавливает требования к конструктивным характеристикам, материалам и методам контроля качества крепежных деталей, используемых для фиксации трубопроводов и кабельных линий. К числу таких изделий относятся хомуты, скобы, кронштейны и другие элементы, предназначенные для обеспечения надежной фиксации и предотвращения деформаций под воздействием эксплуатационных нагрузок, включая вибрационные воздействия.
Основные нормативные требования
Материалы
Для изготовления крепежных деталей используются углеродистые стали марок Ст2, Ст3 или легированные стали, обеспечивающие требуемые механические характеристики. В некоторых случаях допускается применение латунных или алюминиевых сплавов, при условии, что их прочностные свойства соответствуют установленным требованиям. Материалы должны быть сертифицированы в соответствии с действующими стандартами.
Геометрические параметры и качество поверхности
Все размеры и отклонения от номинальных значений должны соответствовать проектной документации. Поверхность деталей должна быть без окалины, трещин, заусенцев и других дефектов, которые могут привести к повреждению изоляционных покрытий трубопроводов или кабельных линий. Резьба должна быть чистой, без повреждений, влияющих на ее функциональность. При наличии покрытия (например, цинкового) оно должно быть равномерным и обладать достаточной коррозионной стойкостью, что проверяется с помощью специализированных приборов.
Методы контроля качества
Контроль качества крепежных элементов осуществляется на нескольких этапах производственного процесса. В обязательном порядке проводится:
-
Визуальная проверка деталей на наличие внешних дефектов.
-
Измерение размеров с использованием прецизионных измерительных инструментов.
-
Контроль качества покрытия (при его наличии).
-
Механические испытания на прочность, включающие испытания на растяжение, изгиб и другие виды нагружения.
Сравнительный анализ ГОСТ 17019-78 с другими стандартами
Основные отличия ГОСТ 17019-78 от других нормативных документов, таких как ГОСТ 28191-89 для силовых хомутов, заключаются в более строгих требованиях к материалам, качеству изготовления и методам контроля. Это обусловлено тем, что изделия, соответствующие данному стандарту, используются в ответственных системах, где надежность и долговечность имеют первостепенное значение.
/ Параметр / ГОСТ 17019-78 / ГОСТ 28191-89 / /----------/---------------/--------------/ / Основное назначение / Крепление трубопроводов и кабельных систем в ответственных системах / Стягивание шлангов и рукавов в гидравлических и пневматических системах / / Требования к материалам / Конкретные марки стали, строгий контроль химического состава и механических свойств / Материалы выбирает производитель, требования к химическому составу менее жесткие / / Допуски и посадки / Более жесткие допуски, обязательное устранение дефектов поверхности / Стандартные допуски для штамповки, допускается наличие незначительных дефектов поверхности / / Контроль качества / Обязательные механические испытания и контроль покрытий / Визуальный контроль размеров и внешнего состояния, без проведения механических испытаний /
Рекомендации для специалистов
Для специалистов, занимающихся проектированием, закупками и контролем качества крепежных изделий, рекомендуется учитывать следующие аспекты:
При выборе поставщика
В техническом задании следует указывать не только стандарт ГОСТ 17019-78, но и конкретные требования к размерам, материалам и условиям эксплуатации изделий. Это позволит выбрать продукцию, соответствующую необходимым параметрам.
При проведении входного контроля
-
Упаковка должна обеспечивать защиту деталей от механических повреждений и коррозии.
-
Резьба деталей должна легко закручиваться, без заеданий.
-
Толщина цинкового покрытия проверяется путем зачистки поверхности до металла в незаметном месте.
-
Необходимо тщательно осматривать детали на наличие дефектов, таких как трещины, сколы покрытия, окалину и ржавчину.
