ГОСТ 17020-78: Прижимы, держатели, пояски – Полный разбор стандарта

Обзор ГОСТ 17020-78: Комплексная основа обеспечения надежности

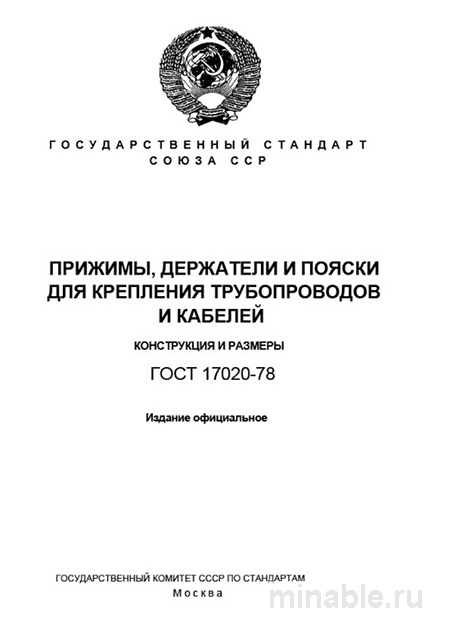

В области машиностроения, особенно в таких отраслях, как энергетика, тяжелое и химическое производство, применяются элементы, которые не всегда находятся на виду, но их качество является критически важным для обеспечения надежности и безопасности всего оборудования. К числу таких элементов относятся крепежные изделия, предназначенные для фиксации трубопроводов и кабелей. Стандарт ГОСТ 17020-78 "Прижимы, держатели и пояски для крепления трубопроводов и кабелей. Конструкция и размеры" представляет собой основополагающий нормативный документ, регламентирующий производство и эксплуатацию данных крепежных элементов. Несмотря на то, что стандарт был принят достаточно давно, он продолжает оставаться актуальным и востребованным среди инженеров и конструкторов.

Цель и задачи стандарта

ГОСТ 17020-78 устанавливает унифицированные конструкции и размеры для крепежных элементов, предназначенных для фиксации трубопроводов, таких как гидравлические, пневматические системы и системы охлаждения, а также для крепления кабелей на различных конструкциях, включая станки, рамы и корпуса оборудования. Основная функция этих крепежных элементов заключается в обеспечении надежной фиксации труб и кабелей, предотвращении их смещения, вибрации, провисания и повреждений. Это способствует повышению надежности оборудования, снижению вероятности аварийных ситуаций и увеличению срока его службы.

Стандарт определяет три основных типа крепежных элементов:

1. Прижимы: используются для крепления одиночных труб или пучков кабелей к плоским поверхностям.

2. Держатели: предназначены для подвесного или консольного крепления.

3. Пояски: применяются для объединения нескольких труб или кабелей в единый жгут.

Конструктивные особенности и материалы

В стандарте детально прописаны конструктивные особенности и размеры крепежных элементов. Это позволяет обеспечить их взаимозаменяемость, что особенно важно при массовом производстве и в процессе ремонта.

Форма и размеры: для каждого типа крепежных элементов предусмотрены различные варианты исполнения. Например, прижимы могут быть одно- или двухлапковыми, с резьбовыми отверстиями для болтов или с элементами для приварки. Размеры крепежных элементов зависят от диаметра трубы или пучка кабелей, которые они предназначены для фиксации.

Радиус закругления: радиус закругления прижимов и поясков выбирается таким образом, чтобы обеспечить плотное прилегание к трубе без деформации последней и повреждения изоляционного слоя. Это особенно важно при работе с тонкими трубами и кабелями, имеющими мягкую изоляцию.

Материалы: для изготовления крепежных элементов по ГОСТ 17020-78 чаще всего используются углеродистые стали марок Ст2сп, Ст3сп, Ст3пс. Эти материалы обладают высокой прочностью, хорошей свариваемостью и относительно невысокой стоимостью. В некоторых случаях, особенно при эксплуатации в агрессивных средах, могут применяться нержавеющая или оцинкованная сталь. Однако такие материалы должны быть специально оговорены в технических условиях на изделие.

Контроль качества

Контроль качества крепежных элементов осуществляется на двух этапах: при их производстве и перед установкой на оборудование.

Параметры контроля:

1. Размеры: проверка осуществляется с использованием измерительных инструментов, таких как линейка или штангенциркуль. Важно, чтобы все элементы в партии имели одинаковые размеры.

2. Качество поверхности: проводится визуальный осмотр на наличие заусенцев, острых углов и трещин. Заусенцы и острые края могут повредить трубы или кабели.

3. Качество сварных швов: если крепежный элемент выполнен сварным методом, проводится проверка сварного шва на наличие дефектов.

4. Качество покрытия: если крепежный элемент имеет защитное покрытие (например, цинковое или лакокрасочное), проверяется равномерность покрытия, отсутствие наплывов и пропусков.

5. Наличие документации: проверяется наличие сертификата качества, в котором указаны марка стали, результаты заводских испытаний и другая необходимая информация.

Сравнение с другими стандартами

ГОСТ 17020-78 имеет свои уникальные особенности по сравнению с другими стандартами, регулирующими производство крепежных элементов. Рассмотрим его отличия на примере двух других распространенных стандартов:

\

• Параметр ГОСТ 17020-78 ГОСТ 24137-80 (Стяжки кабельные) ГОСТ 22250-2018 (Хомуты силовые)\

• Назначение Жесткое крепление трубопроводов и кабелей Стягивание и фиксация кабелей (часто временное) Герметичное соединение гибких рукавов\

• Метод крепления Болтовое или сварное соединение Самозатягивающиеся, с винтовым креплением Винтовое, быстроразъемное\

• Материал изготовления Углеродистая сталь Нейлон, оцинкованная сталь Нержавеющая или оцинкованная сталь\

• Возможность демонтажа Обычно не предусматривается Часто одноразовое Многоразовое\

• Ключевые характеристики Прочность на разрыв Усилие стягивания, стойкость к ультрафиолетовому излучению Рабочее давление, герметичность

Рекомендации для специалистов

Для конструкторов и технологов:

• При проектировании рекомендуется указывать не только тип крепежного элемента в соответствии с ГОСТ 17020-78, но и конкретные размеры и тип исполнения.

• В условиях повышенных вибрационных нагрузок рекомендуется проводить более тщательный контроль качества материалов.

Для специалистов по закупкам и контролю качества:

• При оформлении заказов необходимо указывать марку стали и тип защитного покрытия.

• В процессе контроля качества рекомендуется использовать не только измерительные инструменты, но и визуальный осмотр с применением напильника для выявления дефектов поверхности.

• Особое внимание следует уделять качеству резки, так как рваные края или неровности на линии среза могут свидетельствовать о низком качестве изготовления.

ГОСТ 17020-78 является важным нормативным документом, который способствует повышению надежности и долговечности оборудования. Понимание и корректное применение данного стандарта позволяет минимизировать риски на этапе установки и эксплуатации, обеспечивая стабильное функционирование инженерных систем.
