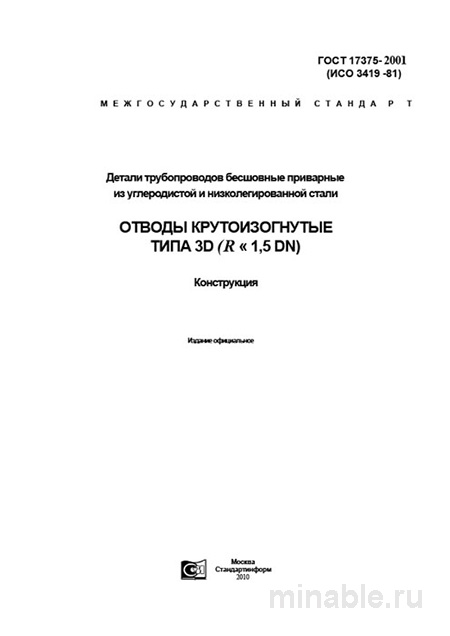

ГОСТ 17375-2001: Отводы 3D - Полный Комплексный Разбор

Обзор и анализ ГОСТ 17375-2001: технические характеристики и особенности применения крутоизогнутых отводов типа 3D в промышленных трубопроводных системах

При проектировании и монтаже трубопроводных систем критически важно правильно подобрать компоненты, обеспечивающие надежность, долговечность и безопасность эксплуатации. Одним из ключевых элементов трубопроводных систем являются отводы, регламентируемые ГОСТ 17375-2001, который устанавливает строгие требования к качеству и характеристикам крутоизогнутых отводов типа 3D.

Назначение и область применения ГОСТ 17375-2001

Данный стандарт регламентирует параметры и технические характеристики бесшовных приварных крутоизогнутых отводов типа 3D, изготавливаемых из углеродистых и низколегированных сталей марок, таких как Ст10 и Ст20. Основное отличие отводов типа 3D заключается в радиусе изгиба, равном 1,5 диаметра трубы (DN), что позволяет создавать плавные и компактные изгибы в трубопроводных системах, работающих под высоким давлением и в экстремальных условиях.

Эти отводы находят широкое применение в магистральных трубопроводах, технологических установках и системах специального назначения для транспортировки воды, пара, нефти, газа и других сред. Они эксплуатируются в температурном диапазоне от -70 °C до +450 °C и при давлении до 100 МПа (100 кгс/см²). Особенно актуальны в условиях ограниченного пространства, где использование других типов отводов может привести к нежелательным потерям давления или возникновению напряжений в конструкции.

Основные требования ГОСТ 17375-2001

Материалы и их свойства

В соответствии с ГОСТом, для изготовления отводов используются углеродистые и низколегированные стали, обеспечивающие высокую прочность и хорошую свариваемость. Например, сталь марки Ст20 подвергается обязательной термообработке (нормализации), что позволяет снизить внутренние напряжения после изгиба и обеспечить однородность структуры металла.

Критически важно, чтобы механические свойства отводов, такие как предел прочности на разрыв, не уступали характеристикам прямой трубы из той же стали. Это гарантирует, что процессы изгиба и последующей термообработки не ухудшают качество металла и его эксплуатационные характеристики.

Геометрия и параметры

Точность геометрических параметров отводов играет ключевую роль в обеспечении их корректной установки и надежной сварки.

• Угол изгиба: Отводы изготавливаются с углами 30°, 45°, 60°, 90° и 180°. Допустимые отклонения угла составляют ±1° для отводов малого диаметра и ±1,5° для отводов большого диаметра.

• Толщина стенки: Толщина стенки отвода в любой точке не должна быть меньше, чем толщина стенки исходной трубы. Допускается незначительное утонение стенки на внешней стороне изгиба, но не более 15% от номинального значения для углеродистых сталей.

• Овальность: Разность между максимальным и минимальным диаметром в одном сечении не должна превышать 3% от номинального диаметра. Это требование обеспечивает высокую точность и надежность сварных соединений.

Методы контроля и испытаний

Контроль качества отводов осуществляется в несколько этапов, включая визуальный осмотр, измерения геометрических параметров, проверку сопроводительной документации и, при необходимости, неразрушающий контроль.

1. Визуальный осмотр: Отводы проверяются на наличие трещин, дефектов поверхности, вмятин и других механических повреждений.

2. Метрологические измерения: Проводится контроль углов, диаметров и толщины стенки отводов с использованием специализированных измерительных инструментов.

3. Документальная проверка: Необходимо запросить сертификат соответствия и результаты заводских испытаний, включая химический анализ стали и данные о режиме термообработки.

4. Неразрушающий контроль: В ряде случаев, по требованию заказчика, может быть проведен контроль тела отвода с использованием методов ультразвуковой дефектоскопии или радиографического контроля.

Сравнение с другим стандартом

На территории Российской Федерации действует также ГОСТ 30753-2001, регламентирующий параметры отводов с меньшим радиусом изгиба, равным 1,0 диаметра трубы (DN). Выбор между ГОСТ 17375-2001 и ГОСТ 30753-2001 зависит от конкретных условий эксплуатации трубопроводной системы, таких как давление, пространственные ограничения и требования к гидравлическим характеристикам.

\

• Параметр / ГОСТ 17375-2001 (3D, R=1,5 DN) / ГОСТ 30753-2001 (1D, R=1,0 DN)\

• -/-/-\

• Радиус изгиба / 1,5 DN / 1,0 DN\

• Компактность / Более плавный, менее компактный изгиб / Максимально компактный, крутой изгиб\

• Гидравлическое сопротивление / Ниже / Выше\

• Напряжения / Меньшие / Большие\

• Сложность изготовления / Менее сложная технология, меньший риск утонения стенки / Более сложная технология, требуется строгий контроль качества\

• Область применения / Высокое и среднее давление, где важна гидравлика / Ограниченные пространства, среднее и низкое давление

Рекомендации по выбору и проверке отводов

1. При заказе продукции: В спецификации необходимо указывать не только соответствие ГОСТ 17375-2001, но и тип отводов (3D), марку стали, номинальный диаметр и толщину стенки исходной трубы. Пример: "Отвод 90° 3D-325x8 ГОСТ 17375-2001, Ст20".

2. При приемке продукции:

   • Контроль толщины стенки: Рекомендуется использовать ультразвуковой толщиномер для измерения толщины стенки в четырех точках. Особое внимание следует уделить возможному утонению стенки на внешней стороне изгиба.

   • Проверка овальности: Необходимо измерить диаметры в двух взаимно перпендикулярных плоскостях. Разница между максимальным и минимальным значениями не должна превышать допустимых значений, установленных стандартом.

   • Визуальный осмотр поверхности: Важно проверить поверхность отвода на наличие следов механической обработки, признаков перегрева или других дефектов, которые могут повлиять на эксплуатационные характеристики.

3. Проверка сопроводительной документации: Необходимо убедиться в наличии штампа "ОТК" или клейма контролера на изделии. Номер плавки стали должен совпадать с данными, указанными в сертификате и на маркировке отводов. Также следует проверить соответствие режима термообработки установленным требованиям.

ГОСТ 17375-2001 является важным нормативным документом, регламентирующим производство и применение крутоизогнутых отводов типа 3D в трубопроводных системах. Его строгие технические требования и четкие параметры обеспечивают высокую надежность и безопасность эксплуатации трубопроводных систем, минимизируя риск аварийных ситуаций и отказов.
