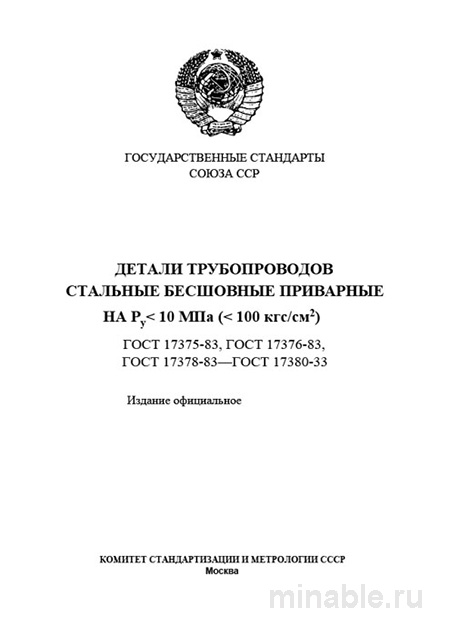

Обзор ГОСТ 17375-83: Крутоизогнутые отводы в реальных условиях эксплуатации
При проектировании и монтаже трубопроводных систем, предназначенных для транспортировки воды, пара, нефти или газа под высоким давлением, особое внимание уделяется выбору компонентов, обеспечивающих надежность и безопасность функционирования системы. Одним из ключевых элементов таких систем являются крутоизогнутые отводы, соответствующие требованиям ГОСТ 17375-83. Несмотря на то, что стандарт был разработан несколько десятилетий назад, он продолжает оставаться актуальным и востребованным в современной практике.
Назначение и области применения
ГОСТ 17375-83 регламентирует конструктивные особенности, размеры и параметры стальных бесшовных крутоизогнутых отводов, используемых в трубопроводах, работающих при давлении до 100 мегапаскалей и температуре в диапазоне от -50 до +510 градусов Цельсия. Отводы данного типа отличаются малым радиусом изгиба, равным диаметру трубы, что позволяет создавать компактные и эффективные трубопроводные системы в условиях ограниченного пространства. Они обеспечивают минимальное сопротивление потоку рабочей среды и минимизируют потери давления, что особенно важно для систем, работающих в условиях высоких нагрузок.
Основные технические характеристики и материалы
Стандарт детально описывает конструктивные особенности и параметры крутоизогнутых отводов, включая типоразмеры с диаметрами от 40 до 500 миллиметров. Для каждого типоразмера указаны:
-
Внешний диаметр
-
Радиус изгиба, который всегда равен диаметру трубы
-
Угол изгиба, варьирующийся от 30 до 90 градусов
-
Толщина стенки, соответствующая требованиям ГОСТов для труб
Концы отводов должны быть подготовлены для сварочных работ. Возможны два варианта исполнения: с торцами, скошенными под углом 35 градусов (первый вариант), или с торцами, предназначенными для стыковой сварки с использованием подкладного кольца (второй вариант).
Материалы, используемые для изготовления крутоизогнутых отводов, включают стальные бесшовные трубы, подвергнутые термической обработке для придания им необходимой формы. Обычно применяются стали, обладающие высокой устойчивостью к температурным воздействиям. Например, для эксплуатации при температурах до +425 градусов Цельсия используются стали марок 20 или 10Г2, а при более высоких температурах до +510 градусов Цельсия — стали марок 15Х5М или 12Х1МФ.
Для снятия внутренних напряжений, возникающих в процессе изготовления, отводы могут подвергаться дополнительной термической обработке. Это необходимо для предотвращения возможных дефектов при эксплуатации под высоким давлением.
Контроль качества
Оценка качества крутоизогнутых отводов является неотъемлемой частью производственного процесса и осуществляется в соответствии с требованиями ГОСТ 17375-83.
Визуальный контроль и измерения
Каждый отвод подвергается внешнему осмотру с целью проверки его геометрических параметров, таких как диаметр, толщина стенки, длина прямых участков и угол изгиба. Особое внимание уделяется качеству поверхности, наличию трещин, раковин и других дефектов, а также правильности подготовки кромок для сварки.
Неразрушающий контроль
Для выявления внутренних дефектов используются методы неразрушающего контроля, включая ультразвуковую дефектоскопию. Этот метод позволяет выявить наличие трещин, включений и других дефектов в теле отвода. Также проводится контроль сварных швов и зон термической обработки.
Особое внимание уделяется зоне перехода от прямого участка трубы к изогнутой части, где наиболее часто возникают дефекты.
Испытания и документация
Каждая партия крутоизогнутых отводов сопровождается комплектом документов, включающих:
-
Результаты испытаний материала на прочность и твердость
-
Данные химического анализа сплава
-
Результаты испытаний на прочность под давлением, превышающим рабочее в 1,5 раза
-
Информацию о проведенных операциях термической обработки
Сравнение с другими типами отводов
Для выбора оптимального типа отводов необходимо учитывать их конструктивные особенности и эксплуатационные характеристики. Одним из основных аналогов крутоизогнутых отводов являются гнутые отводы, регламентируемые ГОСТ 24950-81.
Сравнение типов отводов:
/ Параметр / Крутоизогнутые отводы (ГОСТ 17375-83) / Гнутые отводы (ГОСТ 24950-81) / /--------------------------------/------------------------------------------------------------/----------------------------------------------------/ / Область применения / Для трубопроводов с давлением до 10 МПа и компактных трасс / Для трубопроводов с давлением до 4 МПа / / Метод изготовления / Горячим штампованием или протяжкой (бесшовные) / Холодным или горячим гибом (могут быть со швами) / / Радиус изгиба / Равен диаметру трубы / Больше диаметра трубы / / Толщина стенки / Одинаковая по всей длине / Уменьшается на внешней стороне изгиба / / Точность размеров / Высокая / Менее высокая / / Стоимость / Более высокая / Более низкая /
Практические рекомендации
Для специалистов, работающих с крутоизогнутыми отводами, можно дать следующие рекомендации:
Для инженеров и конструкторов:
-
Рекомендуется использовать крутоизогнутые отводы в системах с рабочим давлением от 2,5 МПа и выше, а также в ответственных системах, где надежность и безопасность имеют первостепенное значение.
-
При проектировании необходимо указывать не только диаметр и угол изгиба отвода, но и способ подготовки кромок (первый или второй вариант), марку стали и температурные условия эксплуатации.
-
Следует учитывать возможные отклонения длины прямого участка от стандартных значений, предусмотренных ГОСТом, и предусматривать соответствующие допуски в проектной документации.
Для специалистов по контролю качества и закупщиков:
-
При выборе поставщика необходимо требовать предоставления полного комплекта документации, включая сертификат соответствия, паспорт изделия и протоколы проведенных испытаний.
-
Следует проверять маркировку на изделиях, включая диаметр, марку стали и клеймо производителя, и сверять её с данными, указанными в сертификате.
-
Рекомендуется проводить измерение толщины стенки отвода, уделяя особое внимание зоне изгиба и концам изделия. Для этого могут быть использованы штангенциркуль и методы ультразвуковой дефектоскопии.
-
Не допускается приемка партии отводов без полного комплекта сопроводительных документов, подтверждающих их соответствие требованиям ГОСТа.
Заключение
ГОСТ 17375-83 представляет собой надежный стандарт, регламентирующий производство крутоизогнутых отводов высокого качества. Понимание требований данного стандарта позволяет принимать обоснованные решения при проектировании и эксплуатации трубопроводных систем, обеспечивая их долговечность и безопасность.
