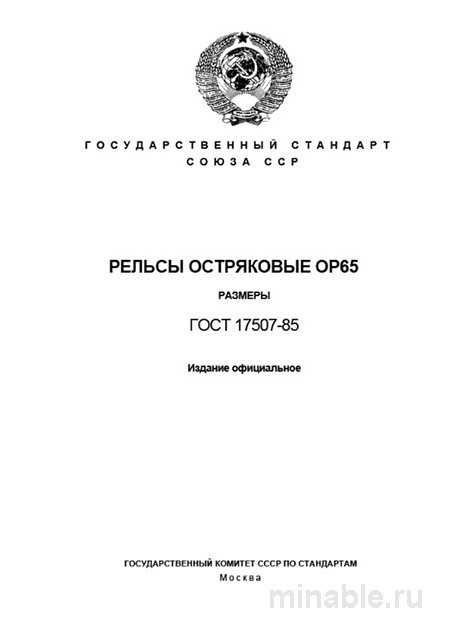

ГОСТ 17507-85 ОР65: Комплексный разбор рельсов остряковых (размеры)

Обзор стандарта ГОСТ 17507-85: анализ требований к остряковым рельсам типа ОР65 в контексте практического применения

В сфере проектирования, производства и эксплуатации железнодорожных путей важную роль играют нормативные документы, регулирующие параметры и характеристики конструктивных элементов. Один из таких документов — государственный стандарт ГОСТ 17507-85, который устанавливает требования к размерам, форме и качеству остряковых рельсов типа ОР65. Эти рельсы являются ключевым компонентом стрелочных переводов, обеспечивая безопасность и эффективность маневровых операций на железных дорогах.

Назначение и область применения стандарта

Стандарт ГОСТ 17507-85 определяет требования к геометрическим параметрам, механическим свойствам и допустимым отклонениям остряковых рельсов типа ОР65. Остряковые рельсы предназначены для использования в стрелочных переводах, где они обеспечивают направление движения колесных пар локомотивов и вагонов при переходе с одного пути на другой.

Особенностью рельсов ОР65 является их конструктивная сложность, требующая проведения специализированной обработки, включая строгание, фрезерование и термическое упрочнение. Стандарт регулирует не только основные размеры рельса, такие как высота, ширина подошвы, толщина шейки и радиусы закруглений, но и допуски на отклонения от заданных параметров, что критично для обеспечения их эксплуатационной надежности.

Ключевые требования стандарта

Стандарт детально регламентирует параметры рельсов ОР65, включая:

• Материалы и их характеристики: ГОСТ 17507-85 не содержит указаний на конкретную марку стали, но ссылается на технические условия. Наиболее часто для изготовления рельсов ОР65 используются стали марок М76Ф и Э76Ф, прошедшие термическую обработку. Твердость рельсов должна находиться в диапазоне от 341 до 388 единиц по методу Бринелля (HB), что обеспечивает высокую износостойкость и устойчивость к хрупкому разрушению.

• Геометрические параметры и допуски: Стандарт устанавливает жесткие требования к точности изготовления рельсов. Допуски на отклонения по высоте и ширине подошвы не должны превышать ±1 мм. Рельс должен быть прямолинейным, с допустимым прогибом не более 1 мм на метр длины и 3 мм на всю длину. Особое внимание уделяется качеству поверхности рельса, что исключает наличие дефектов, таких как заусенцы, трещины и неровности в местах перехода шейки к головке, которые могут стать причиной преждевременного разрушения.

Процедура приемки рельсов

Процесс приемки рельсов ОР65 включает следующие этапы:

1. Документальная проверка: Проверка наличия сертификатов качества и паспортов на продукцию, а также соответствие заявленных характеристик требованиям стандарта.

2. Визуальный осмотр: Оценка состояния поверхности рельса на предмет наличия дефектов, таких как раковины, трещины, заусенцы и неровности.

3. Измерительный контроль: Проведение измерений геометрических параметров рельса с использованием специализированных инструментов (штангенциркулей, шаблонов и т.д.) в нескольких контрольных точках.

4. Контроль прямолинейности: Проверка геометрии рельса с использованием линейки, щупов или специализированных устройств для оценки отклонения от прямолинейности.

5. Измерение твердости: Проведение выборочного контроля твердости рельсов с применением твердомеров для подтверждения соответствия установленным требованиям.

Сравнение с другими типами рельсов

Для лучшего понимания специфики рельсов ОР65 их характеристики целесообразно сопоставить с параметрами других типов рельсов, таких как рельсы общего назначения Р65 и рельсы для крестовин Р50:

/ Параметр / ОР65 (остряковый) / Р65 (общего назначения) / Р50 (для крестовин) / /----------------------------------/-------------------------/--------------------------/------------------------/ / Основное назначение / Остряки стрелочных переводов / Основной путь / Крестовины стрелочных переводов / / Твердость, HB / 341-388 / 270-300 / 321-388 / / Допуск по высоте, мм / ±1.0 / ±0.8 / ±0.8 / / Допуск по ширине подошвы, мм / ±1.0 / ±1.0 / ±1.0 / / Требование к прямолинейности / Жесткое (1 мм/м) / Стандартное / Жесткое /

Рекомендации для специалистов

На основании анализа стандарта и практического опыта можно предложить следующие рекомендации:

1. Критерии выбора поставщика: При выборе поставщика остряковых рельсов рекомендуется отдавать предпочтение специализированным металлургическим предприятиям, оснащенным современным оборудованием для обработки и контроля качества продукции.

2. Формирование технического задания: В техническом задании на поставку рельсов ОР65 необходимо указывать не только требования ГОСТ 17507-85, но и дополнительные технические условия, регламентирующие специфические параметры продукции.

3. Система контроля качества: Контроль качества рельсов должен включать комплексный подход, включающий проверку твердости, прямолинейности и отсутствия дефектов на поверхности. Выборочный контроль не может гарантировать соответствие продукции требованиям стандарта.

4. Условия хранения: Для предотвращения деформации рельсов при хранении необходимо укладывать их в штабели на деревянные подкладки, не более 10-12 штук в ряд.

Заключение

ГОСТ 17507-85 представляет собой важный нормативный документ, определяющий требования к качеству и характеристикам остряковых рельсов типа ОР65. Понимание и строгое соблюдение требований стандарта позволяет обеспечить безопасность и надежность железнодорожных путей, а также избежать потенциальных проблем в процессе эксплуатации.
