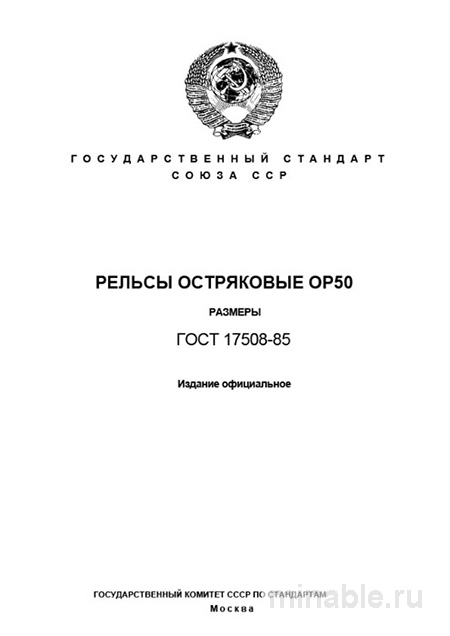

Обзор стандарта ГОСТ 17508-85: Рельсы для стрелок ОР50
Железнодорожные стрелочные переводы являются критически важными элементами путевой инфраструктуры, обеспечивающими изменение направления движения поездов. Одним из ключевых компонентов таких переводов являются остряковые рельсы типа ОР50, предназначенные для перенаправления железнодорожного состава на соответствующий путь. Качество и точность изготовления этих рельсов оказывают непосредственное влияние на безопасность и надежность эксплуатации железнодорожных линий. ГОСТ 17508-85 представляет собой нормативный документ, регламентирующий технические требования к производству и контролю качества остряковых рельсов, используемых в железнодорожных путях с колеей шириной 1520 мм.
Назначение и область применения рельсов
Остряковые рельсы типа ОР50 применяются для комплектации стрелочных переводов на железнодорожных путях, соответствующих 1-му и 2-му классам. Данные пути предназначены для высокоскоростного движения поездов и эксплуатации при значительных нагрузках. Остряковые рельсы отличаются сложной геометрией и высокой точностью изготовления, что обеспечивает корректное функционирование стрелочных переводов и безопасность движения поездов.
Требования к материалу и механическим свойствам
Рельсы типа ОР50 изготавливаются из стали марки М76Ф, которая подвергается специальной термической обработке для достижения высокой прочности. Основные требования к механическим свойствам рельсов включают:
-
Предел текучести: не менее 720 МПа.
-
Относительное удлинение: не менее 10%.
-
Твердость по Бринеллю: в диапазоне от 192 до 241 единиц.
Контроль твердости рельсов осуществляется в регламентированных точках для подтверждения соответствия нормативным требованиям.
Геометрические параметры рельсов
ГОСТ 17508-85 устанавливает строгие требования к геометрическим параметрам остряковых рельсов, включая:
-
Стабильность высоты и ширины рельса по всей длине.
-
Постоянство толщины рельса.
-
Прямолинейность: допустимые отклонения не должны превышать 2 мм в горизонтальной плоскости и 1 мм в вертикальной.
Отклонения от указанных параметров могут привести к нарушению функционирования стрелочных переводов и представляют угрозу безопасности движения поездов.
Методы контроля качества
Процесс контроля качества рельсов включает несколько этапов:
Визуальный осмотр
При приемке рельсов проводится проверка:
-
Маркировки: на каждом рельсе должны быть указаны наименование предприятия-изготовителя, дата выпуска, номер рельса и другие идентификационные данные.
-
Поверхности: отсутствие трещин, раковин, закатов и других дефектов. При выявлении дефектов производится их зачистка с сохранением прочностных характеристик рельса.
-
Геометрических параметров: измерение высоты, ширины и толщины рельса в различных сечениях. Особое внимание уделяется прямолинейности рельса.
Ультразвуковая дефектоскопия
Для выявления внутренних дефектов, таких как трещины и пустоты, применяется ультразвуковой метод контроля. Результаты испытаний фиксируются в паспорте качества рельса.
Сравнение остряковых рельсов с обычными
Остряковые рельсы типа ОР50 и обычные рельсы типа Р50 имеют следующие различия:
\ Параметр Остряковые рельсы (ОР50) Обычные рельсы (Р50)\ Основное назначение Для стрелок, чтобы поезд мог поворачивать Для прямого движения\ Геометрия Сечение меняется по длине, сложная форма Сечение одинаковое по всей длине\ Требования к прямолинейности Очень строгие — не более 2 мм по горизонтали Обычные — не более 0.5-0.7% от длины\ Контроль поверхности Очень строгий, все дефекты нужно зачистить Допускаются небольшие дефекты в определённых местах\ Марка стали Специальная сталь М76Ф Обычная сталь К76 или М76Ф
Рекомендации для специалистов
Для инженеров и проверяющих:
-
Проводить тщательный визуальный осмотр рельсов с акцентом на их прямолинейность.
-
Требовать от поставщиков документы, подтверждающие проведение ультразвукового контроля и испытаний на прочность.
-
Обращать особое внимание на зоны перехода между различными сечениями рельса.
Для специалистов по закупкам:
-
Включать в договоры требования о соответствии рельсов ГОСТ 17508-85.
-
Проверять наличие всех необходимых документов до момента отгрузки продукции.
-
Предпочитать поставщиков, специализирующихся на производстве рельсов для стрелочных переводов.
Заключение
Стандарт ГОСТ 17508-85 играет ключевую роль в обеспечении качества остряковых рельсов для железнодорожных путей. Строгое соблюдение требований данного стандарта способствует повышению безопасности и надежности эксплуатации железнодорожных систем.
