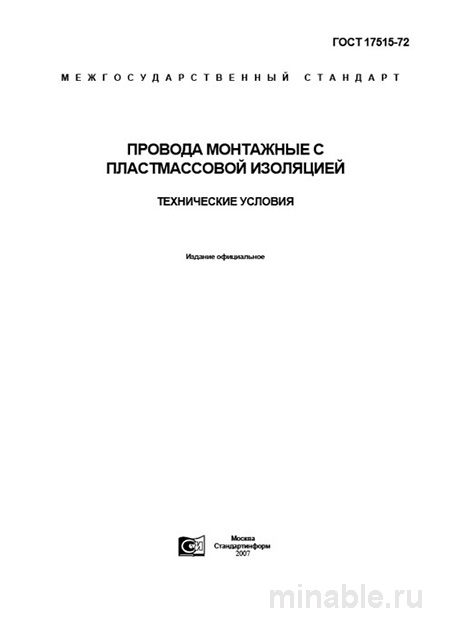

ГОСТ 17515-72: Провода монтажные - Полный разбор и описание

Обзор ГОСТ 17515-72: Провода для электрических цепей

В области производства технических устройств первостепенное значение имеет обеспечение надежности всех компонентов. Одним из ключевых элементов, обеспечивающих функционирование электрических цепей, являются провода, предназначенные для соединения различных элементов схем. ГОСТ 17515-72 представляет собой нормативный документ, регламентирующий требования к производству и контролю качества таких проводов. Несмотря на то, что данный стандарт был принят в 1972 году, он продолжает оставаться актуальным и широко применяется в современных условиях. В настоящем обзоре мы рассмотрим основные положения ГОСТ 17515-72 и дадим рекомендации по его применению в практической деятельности.

Назначение и область применения проводов

Провода, соответствующие требованиям ГОСТ 17515-72, предназначены для использования в электрических цепях с напряжением до 500 В переменного тока или до 700 В постоянного тока. Они имеют медную токопроводящую жилу и изоляционное покрытие, выполненное из поливинилхлоридного пластиката (ПВХ) или полиэтилена. Такие провода не предназначены для эксплуатации в условиях воздействия атмосферных осадков, подземных проходок или в средах с агрессивными химическими веществами. Их основное применение — монтаж внутри защитных корпусов и оболочек, обеспечивающих необходимый уровень изоляции.

Конструкция проводов

Провода могут быть одножильными или многожильными. Токопроводящая жила может представлять собой как одиночный проводник, так и пучок из нескольких тонких проволок, скрученных между собой. Важным параметром является класс гибкости провода, который определяется в соответствии с требованиями стандарта. Для большинства марок проводов, регламентируемых ГОСТ 17515-72, класс гибкости составляет 3, 4 или 5, что обеспечивает достаточную гибкость для монтажа в условиях ограниченного пространства, но не рекомендуется для частых перегибов.

Изоляция проводов может быть выполнена из поливинилхлоридного пластиката (ПВХ) или полиэтилена. ПВХ является более распространенным материалом и обладает высокой стойкостью к горению. Полиэтилен, в свою очередь, характеризуется лучшими электрическими характеристиками, однако он горюч и менее устойчив к механическим повреждениям, таким как трещины.

Методы контроля качества проводов

При поступлении партии проводов необходимо провести их проверку на соответствие требованиям ГОСТ 17515-72. Основные этапы проверки включают:

1. Визуальный осмотр: проверка на наличие перекрутов, вмятин, трещин и посторонних включений.

2. Измерение геометрических параметров: определение диаметра провода и диаметра токопроводящей жилы для подтверждения соответствия заявленным значениям.

3. Проверка маркировки: сверка соответствия цвета изоляции и маркировки на проводе и бирке требованиям нормативного документа.

4. Электрические испытания: проведение испытаний на высокое напряжение для выявления скрытых дефектов, не обнаруживаемых при визуальном осмотре.

Сравнение с другими стандартами

Помимо ГОСТ 17515-72, существуют и другие нормативные документы, регламентирующие требования к электрическим проводам. Например, ГОСТ 6323-79 предназначен для проводов, предназначенных для прокладки в сложных условиях эксплуатации, а ГОСТ 15150-69 определяет требования к климатическим исполнениям проводов и их способности функционировать в различных климатических зонах.

Рекомендации по работе с проводами

При использовании проводов, соответствующих требованиям ГОСТ 17515-72, рекомендуется соблюдать следующие правила:

1. Четкое определение требований: при заказе проводов необходимо указывать марку, сечение, цвет изоляции и другие параметры в соответствии с техническими требованиями.

2. Проведение обязательных испытаний: для обеспечения надежности и безопасности эксплуатации проводов необходимо проводить проверку на высокое напряжение.

3. Контроль сроков годности: следует обращать внимание на дату изготовления и условия хранения проводов, чтобы гарантировать их соответствие нормативным требованиям.

4. Выбор проводов с учетом условий эксплуатации: для задач, связанных с вибрационными нагрузками или высокими температурами, рекомендуется использовать провода с улучшенными характеристиками, соответствующими требованиям ГОСТ 17515-72.

ГОСТ 17515-72 является важным нормативным документом, регламентирующим требования к производству и контролю качества электрических проводов. Соблюдение положений данного стандарта позволяет обеспечить надежность и безопасность эксплуатации электротехнических устройств.
