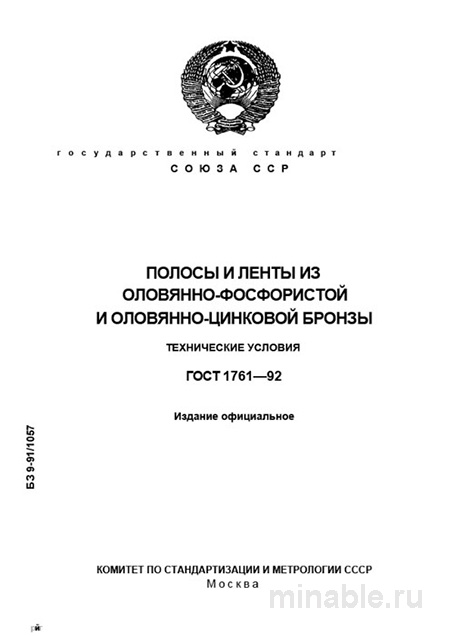

ГОСТ 1761-92: Разбор и Описание Полос и Лент из Бронзы

Обзор ГОСТ 1761-92: Практический взгляд из цеха

В машиностроении и производстве механизмов надежность компонентов часто зависит от качества даже самых незначительных деталей. Например, полосы и ленты из бронзы, работающие в условиях трения, вибрации и электрического тока, подвержены повышенному риску отказов из-за дефектов. ГОСТ 1761-92 регулирует технические условия производства и поставки таких изделий. Как специалист, имеющий многолетний опыт приемки и переработки больших объемов данной продукции, могу утверждать, что глубокое понимание данного стандарта критически важно для обеспечения высокого качества конечной продукции и минимизации претензий со стороны потребителей.

Область применения и назначение

Стандарт ГОСТ 1761-92 распространяется на холоднокатаные полосы и ленты из двух видов бронзы: оловянно-фосфористой (БрОФ6.5-0.15) и оловянно-цинковой (БрОЦ4-3). Эти материалы находят применение в производстве различных упругих элементов, таких как пружины, контакты, шайбы и диафрагмы, используемых в высокоточных приборах и механизмах.

Выбор конкретного типа бронзы обусловлен условиями эксплуатации изделий. Бронза марки БрОФ6.5-0.15 обладает высокой упругостью, хорошей электропроводностью и коррозионной стойкостью. Присутствие фосфора в составе повышает пластичность материала, что делает его пригодным для деталей, подверженных циклическим нагрузкам. Бронза марки БрОЦ4-3 характеризуется более низкими механическими свойствами, но при этом она дешевле и легче поддается механической обработке.

Важно отметить, что ленты и полосы, изготовленные в соответствии с данным стандартом, не предназначены для использования в процессах обычной штамповки. Их основное преимущество заключается в сочетании высокой упругости и хороших электрических характеристик, что делает их непригодными для применения в качестве простых прокладок.

Основные технические требования

Стандарт ГОСТ 1761-92 детально регламентирует все ключевые параметры продукции, начиная от химического состава материала и заканчивая состоянием поверхности.

Химический состав и свойства

Химический состав бронзы строго контролируется, так как даже незначительные отклонения могут существенно повлиять на эксплуатационные характеристики материала. Например, избыточное содержание фосфора может привести к хрупкости материала. Механические свойства, такие как предел прочности, модуль упругости и твердость, зависят от состояния материала:

• Твердое состояние (Т): Высокая прочность и упругость, низкая пластичность. Применяется для изготовления пружин и деталей, требующих высокой жесткости.

• Полутвердое состояние (ПТ): Промежуточные механические свойства, хорошая пластичность. Используется для деталей, подвергающихся гибке.

• Мягкое состояние (М): Низкая прочность, высокая пластичность. Применяется для деталей, требующих вытяжки.

На практике часто встречаются случаи, когда производители указывают неправильное состояние материала в сопроводительной документации. Например, лента, заявленная как твердая, на самом деле не выдерживает даже минимального изгиба, что приводит к дефектам в готовых изделиях.

Геометрические параметры и допуски

ГОСТ 1761-92 устанавливает жесткие допуски на толщину, ширину и кривизну лент и полос. Например, для лент шириной до 100 мм предельное отклонение по толщине составляет ±0,010 мм.

Методы контроля качества

Приемка продукции является важным этапом производственного процесса. Контроль качества включает в себя проверку как сопроводительной документации, так и самого материала.

• Внешний осмотр: Материал должен быть без дефектов поверхности, таких как трещины, раковины, следы коррозии и механические повреждения. Допустимы незначительные поверхностные дефекты, не влияющие на геометрические параметры.

• Измерение размеров: Толщина материала измеряется микрометром в нескольких точках. Также проверяется прямолинейность ленты или полосы.

• Механические испытания: Проводятся испытания на растяжение и изгиб. Для твердых материалов требуется не менее трех изгибов без разрушения.

• Контроль твердости: Твердость материала измеряется в соответствии с установленными методиками. Выбор метода измерения зависит от толщины изделия.

На практике наиболее часто используется испытание на изгиб, так как оно позволяет быстро и наглядно оценить качество материала. Лента, не выдерживающая даже минимального изгиба, не пригодна для изготовления пружин и других ответственных деталей.

Сравнительный анализ с другими стандартами

Часто возникает вопрос о различиях между ГОСТ 1761-92 и другими стандартами на бронзовые ленты. Основное отличие заключается в более жестких требованиях к механическим и эксплуатационным характеристикам материала, что обусловлено его использованием в ответственных механизмах.

\ Параметр / ГОСТ 1761-92 (БрОФ6.5-0.15) / ГОСТ 5017-2006 (Ленты из бронзы) --- / --- / --- Назначение / Пружины, контакты, упругие детали для ответственных механизмов / Детали общего назначения, прокладки, инструменты Проверяемые параметры / Прочность, упругость, электропроводность, число изгибов, способность проводить электричество / Прочность, упругость Точность толщины (высший класс) / До ±0,010 мм / До ±0,015 мм Используемые сплавы / Только БрОФ6.5-0.15 и БрОЦ4-3 / Много различных сплавов Требования к поверхности / Очень строгие, недопустимы дефекты / Общие требования

Рекомендации для специалистов

На основе многолетнего опыта работы с продукцией, соответствующей ГОСТ 1761-92, можно дать следующие рекомендации:

1. Точность оформления заказа: В технической документации и договорах необходимо указывать номер стандарта, марку бронзы, состояние материала, геометрические параметры с указанием допусков, а также дополнительные требования, такие как испытания на электропроводность.

2. Независимая проверка качества: Помимо анализа сопроводительных документов, необходимо проводить визуальный осмотр продукции, измерение толщины и механические испытания. Это позволит избежать использования некачественных материалов.

3. Контроль условий хранения и транспортировки: Лента должна быть аккуратно намотана на катушку и защищена от внешних воздействий, таких как влага и механические повреждения. Наличие коррозии или вмятин на катушке может свидетельствовать о ненадлежащих условиях хранения.

4. Идентификация некачественного материала:

   • Трещины по краям: Указывают на неправильную технологию прокатки.

   • Окалина или вмятины: Могут быть следствием некачественного отжига или дефектов оборудования.

   • Хрупкость при изгибе: Свидетельствует о нарушении технологии обработки материала.

Соблюдение этих рекомендаций позволит значительно повысить качество выпускаемой продукции и минимизировать риски, связанные с использованием некачественных материалов.
