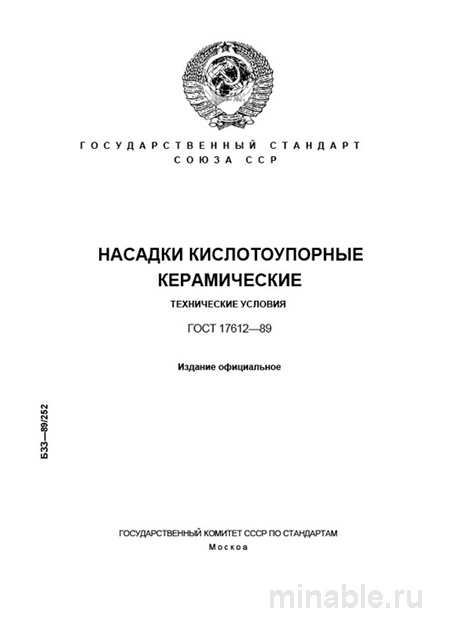

ГОСТ 17612-89: Насадки керамические - Полный разбор и руководство

Обзор ГОСТ 17612-89: Кислотоупорные керамические насадки в промышленной практике

В химической, нефтехимической и металлургической отраслях промышленности применяются различные технологические установки и аппараты, функционирующие в условиях взаимодействия с агрессивными химическими соединениями. Для обеспечения надежной и долгосрочной эксплуатации оборудования необходимо использовать высококачественные материалы и соблюдать соответствующие стандарты. Одним из таких нормативных документов является ГОСТ 17612-89, регламентирующий производство кислотоупорных керамических насадок. Эти элементы играют ключевую роль в процессах абсорбции и десорбции, а также в системах газоочистки и жидкостной фильтрации.

Назначение и области применения кислотоупорных керамических насадок

Кислотоупорные керамические насадки предназначены для увеличения площади контакта между газообразной и жидкой фазами. Это особенно актуально при работе с агрессивными средами, такими как кислоты, щелочи и соли, а также при повышенных температурах. Насадки выпускаются в различных конструктивных исполнениях:

1. Кольца Рашига – цилиндрические элементы стандартного сечения.

2. Кольца с перегородкой (крестовидные кольца Паля) – кольца Рашига с внутренней перегородкой.

3. Седловидные насадки – элементы неправильной формы, обеспечивающие равномерное распределение потока и предотвращающие засорение.

Насадки применяются на всех этапах производственного цикла, начиная от выбора сырья и заканчивая контролем качества готовой продукции.

Требования к производству кислотоупорных насадок

Производство кислотоупорных керамических насадок должно соответствовать следующим требованиям:

1. Материал: Насадки изготавливаются из кислотостойких керамических материалов, преимущественно из огнеупорных глин и шамота. После проведения испытаний на кипячение в кислотах изменение массы насадок не должно превышать 0,5-0,8%.

2. Геометрические параметры: Размеры насадок должны строго соответствовать установленным стандартам. Например, для колец Рашига диаметром 25 мм допустимые отклонения составляют ±2 мм по диаметру и ±1,5 мм по высоте. Несоответствие размеров может привести к нарушению эксплуатационных характеристик оборудования.

3. Механическая прочность: Насадки должны выдерживать значительные механические нагрузки. Для колец Рашига минимальное значение прочности составляет 400 кг/см².

Методы контроля качества кислотоупорных насадок

Контроль качества кислотоупорных насадок осуществляется на всех этапах производства и хранения. Основные процедуры проверки включают:

1. Визуальный осмотр: Насадках не допускаются трещины, сколы и другие дефекты поверхности.

2. Измерение геометрических параметров: Проверка размеров осуществляется с использованием измерительных инструментов, таких как линейки и штангенциркули.

3. Испытание на прочность: Насадки подвергаются механическим испытаниям на специальных прессах.

4. Анализ химической стойкости: Этот этап включает лабораторные испытания, направленные на оценку устойчивости материала к агрессивным средам.

Значимость соблюдения ГОСТ 17612-89

Соблюдение требований ГОСТ 17612-89 является обязательным условием для обеспечения высокого уровня качества и надежности кислотоупорных керамических насадок. Несоответствие стандартам может привести к снижению эксплуатационных характеристик оборудования, увеличению затрат на его ремонт и, в конечном итоге, к экономическим потерям.

Рекомендации по работе с ГОСТ 17612-89

При заказе кислотоупорных керамических насадок необходимо:

1. Указать в спецификации требование о соответствии продукции ГОСТ 17612-89.

2. Запросит у поставщика паспорт качества, содержащий результаты проведенных испытаний.

При приемке насадок на складе следует:

1. Провести визуальный осмотр изделий на предмет наличия дефектов.

2. Проверить соответствие геометрических параметров установленным стандартам.

3. Убедиться в отсутствии искривлений и деформаций.

В случае выявления несоответствий качества, необходимо отказаться от принятия продукции.
