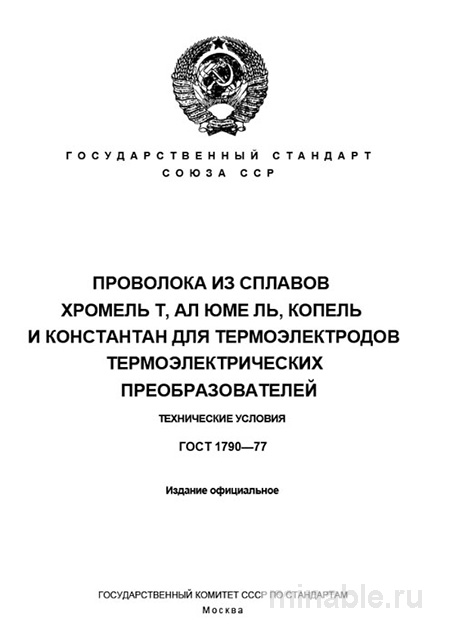

ГОСТ 1790-77: Проволока для термоэлектродов - Полный разбор

Обзор ГОСТ 179-77: проволочный материал для термоэлектродов с точки зрения практического применения

В производственной сфере, особенно при ремонте и техническом обслуживании машин и оборудования, существует необходимость точного измерения температурных параметров. Для этого используются специализированные приборы, такие как термопары, которые состоят из двух разнородных металлических проводников, соединенных в одной точке (спае). Государственный стандарт ГОСТ 179-77 регламентирует требования к производству проволоки из специальных сплавов, включая хромель Т, алюмель, копель и константан, предназначенных для изготовления термоэлектродов и компенсационных проводов для термопар.

Цель и назначение стандарта

ГОСТ 179-77 устанавливает параметры и характеристики проволоки, необходимой для производства термоэлектродов и компенсационных проводников для термопар. Основная задача стандарта заключается в обеспечении однородности состава и свойств проволоки в пределах одной партии, что является ключевым фактором для обеспечения точности температурных измерений в таких технологических процессах, как:

• Термическая обработка деталей в печах (закалка, отпуск);

• Контроль температуры в промышленных установках и печах;

• Мониторинг состояния и режимов работы промышленного оборудования.

Следует отметить, что стандарт регламентирует требования к проволочному материалу, а не к готовым термопарам, что подразумевает высокую степень чистоты и однородности материала.

Основные требования к проволоке

В стандарте ГОСТ 179-77 детально описаны технические характеристики проволоки, включая:

Химический состав сплавов

Стандарт определяет точные пропорции компонентов в составе сплавов хромель Т, алюмель, копель и константан. Любое отклонение от установленных пропорций может привести к некорректной работе термопары. На практике часто встречаются случаи, когда продавцы предоставляют сертификаты, подтверждающие соответствие состава, однако на практике проволока из разных партий может иметь незначительные отклонения. Поэтому рекомендуется проводить проверку состава на производстве.

Геометрические параметры

Проволока выпускается в различных диаметрах, варьирующихся от 0,2 до 5 мм. Стандарт устанавливает строгие требования к форме и диаметру проволоки, исключая возможность отклонения от заданных параметров. Это необходимо для обеспечения надежной фиксации проволоки в измерительных приборах.

Электрические характеристики

Для каждого сплава стандарт регламентирует термоэлектрические свойства, включая термоэлектродвижущую силу (ТЭДС) при определенных температурах (например, 100 и 600 °C для хромеля и алюмеля) и электрическое сопротивление. Контроль этих параметров является критически важным для обеспечения корректной работы термопары.

Методы контроля качества проволоки

Контроль качества проволоки включает несколько этапов:

1. Визуальный осмотр партии: проволока должна быть ровной, без перегибов и узлов, поверхность должна быть чистой, без следов коррозии.

2. Измерение геометрических параметров: с использованием микрометра проверяется диаметр проволоки в нескольких сечениях для обеспечения соответствия установленным стандартам.

3. Документирование: необходимо убедиться в наличии сертификатов, подтверждающих результаты испытаний проволоки.

4. Лабораторные исследования: при необходимости проводятся дополнительные испытания для оценки электрических и термоэлектрических свойств проволоки, а также для анализа ее химического состава.

Наиболее распространенные проблемы, связанные с качеством проволоки, включают отклонения в химическом составе и наличие дефектов поверхности.

Различия между проволокой по ГОСТ 179-77 и другими видами проволоки

Проволочный материал, предназначенный для изготовления термоэлектродов, отличается от проволоки общего назначения, используемой в других областях (например, для сварки). Основное различие заключается в требованиях к электрическим и термоэлектрическим характеристикам. Проволока для термопар должна обладать строго определенной термо-ЭДС и электрическими свойствами, в то время как для проволоки общего назначения важны механические характеристики и электрическое сопротивление.

/ Параметры / ГОСТ 179-77 (Проволока для термоэлектродов) / ГОСТ 2176-77 (Проволока из медно-никелевых сплавов общего назначения) / /------------------------------------/--------------------------------------------/-----------------------------------------------------------------------/ / Основное назначение / Изготовление термоэлектродов / Для сварки, пружин и других конструкций / / Ключевой параметр / Стабильная термо-ЭДС / Механические свойства и электрическое сопротивление / / Допуски по диаметру / Более жесткие / Более мягкие / / Требования к поверхности / Чистая, без дефектов / Допускается легкая пленка или следы смазки / / Марки сплавов / Хромель Т, Алюмель, Копель, Константан / МНЖМц 30-0.8-1, МН19, МНМц 40-1.5 /

Замена проволоки, соответствующей ГОСТ 179-77, на проволоку общего назначения недопустима, так как это приведет к некорректным результатам измерений.

Рекомендации для специалистов

На основании практического опыта работы с данным стандартом можно сформулировать следующие рекомендации:

1. При выборе поставщика отдавать предпочтение проверенным и надежным производителям.

2. Тщательно проверять сопроводительные документы, включая сертификаты с результатами испытаний термо-ЭДС.

3. Обеспечивать правильное хранение проволоки в сухом, защищенном от механических повреждений месте.

4. При получении партии проволоки проводить первичную проверку основных параметров.

5. Обращать внимание на маркировку проволоки, которая должна соответствовать стандартам (например, хромель Т маркируется зеленым цветом, алюмель — коричневым и т.д.).

Стандартизация проволоки в соответствии с ГОСТ 179-77 является важным условием для обеспечения точности и надежности температурных измерений, что критически важно для многих производственных процессов.
