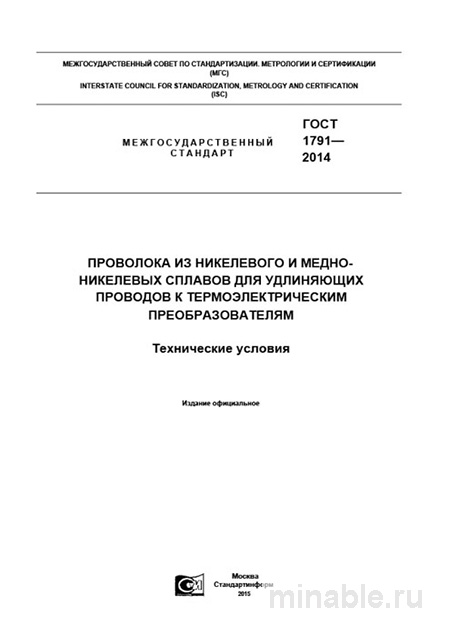

ГОСТ 1791-2014: Комплексный Разбор и Описание

Обзор ГОСТ 1791-2014: Ключевой стандарт для обеспечения точности измерений

В современных отраслях промышленности, таких как машиностроение и энергетика, точность измерения температуры играет критически важную роль. Это напрямую влияет на качество продукции, долговечность оборудования и уровень безопасности. Для достижения этой точности используются специализированные устройства, известные как термопары, которые подключаются к измерительным приборам. Для корректной работы термопар необходимы удлинительные провода, соответствующие определённым техническим характеристикам. ГОСТ 1791-2014 устанавливает стандарты, регламентирующие требования к таким проводам.

Назначение и область применения стандарта

Данный стандарт определяет требования к проволоке, предназначенной для изготовления удлинительных проводов термопар. Основная функция таких проводов заключается в обеспечении соединения термопары с измерительным прибором без внесения искажений в результаты измерений. Провода подбираются таким образом, чтобы их электрические характеристики соответствовали параметрам термопары в заданном температурном диапазоне (обычно до 150-200 °C).

Провода, соответствующие ГОСТ 1791-2014, находят применение в следующих областях:

• Автоматизация процессов в печах, реакторах и сушильных установках.

• Контроль температуры в котлах, турбинах и теплообменных системах.

• Проведение лабораторных и исследовательских испытаний.

Важно отметить, что стандарт регулирует именно проволоку, а не готовые кабели. Кабели, помимо проволоки, включают в себя изоляцию, экранирующие слои и другие конструктивные элементы, которые регламентируются другими нормативными документами. Однако качество проволоки является ключевым фактором, определяющим точность измерений.

Основные требования стандарта

Стандарт ГОСТ 1791-2014 содержит детальные требования к следующим параметрам:

Материалы и химический состав

Документ строго регламентирует содержание примесей в составе проволоки. Небольшие отклонения в химическом составе могут существенно повлиять на эксплуатационные характеристики проводов. В стандарте приведены спецификации для различных марок проволоки:

• Для изготовления отрицательного электрода термопар типов K, L, E применяется проволока марки НМцМгК 0,2-0,1.

• Положительный электрод термопар типов L, K производится из проволоки марки МНМц 43-0,5.

• В особых случаях используется проволока марки МНЖМц 1,0-0,5-0,2.

Следует отметить, что использование аналогов, не соответствующих указанным маркам, может привести к некорректным измерениям.

Геометрические параметры

Провода выпускаются в диапазоне диаметров от 0,2 до 3 мм. Допуски на диаметр регламентируются квалитетами h21 или h22, что обеспечивает необходимую точность размеров. Провода не должны содержать дефектов, таких как вмятины, заусенцы или другие механические повреждения.

Физико-механические свойства

Стандарт устанавливает требования к следующим характеристикам:

• Прочность на разрыв: провода должны обладать достаточной механической прочностью для предотвращения их разрушения при монтаже и эксплуатации.

• Электрическое сопротивление: сопротивление проводов должно оставаться постоянным в течение всего срока службы, без существенных изменений.

• Термоэлектродвижущая сила (термо-ЭДС): этот параметр является основным для обеспечения точности измерений. Значения термо-ЭДС для каждой марки проволоки строго нормированы.

Для оценки качества проводов необходимо проводить измерение их термо-ЭДС с использованием специализированного оборудования. Это является наиболее надёжным методом контроля соответствия продукции требованиям стандарта.

Методы контроля качества

ГОСТ 1791-2014 содержит подробное описание методов контроля качества проводов. Каждая партия продукции должна сопровождаться документом, содержащим результаты испытаний. На предприятиях-потребителях рекомендуется выполнять следующие процедуры:

1. Внешний осмотр проводов для выявления дефектов.

2. Измерение диаметра проводов с использованием микрометра (штангенциркуль не допускается).

3. Проведение измерений термо-ЭДС с применением специализированного оборудования.

Различия между ГОСТ 1791-2014 и другими стандартами

Часто предпринимаются попытки заменить провода, соответствующие ГОСТ 1791-2014, на более дешёвые аналоги. Это является недопустимым, так как может привести к серьёзным последствиям. Основные различия между стандартами заключаются в следующем:

• ГОСТ 1791-2014: регламентирует параметры проводов для термопар, включая строгую нормировку значений термо-ЭДС.

• ГОСТ 2176-2017: устанавливает требования к нагревательным элементам, акцентируя внимание на параметрах электрического сопротивления.

• ГОСТ 8803-89: определяет характеристики пружин и токопроводящих элементов, с акцентом на механические свойства.

Замена проводов, соответствующих ГОСТ 1791-2014, на аналоги может привести к некорректным измерениям и сбоям в работе оборудования.

Рекомендации для специалистов

На основании практического опыта можно сформулировать следующие рекомендации:

1. Запрашивать у поставщиков паспорта с результатами испытаний продукции.

2. Указывать в технических заданиях конкретные марки и классы точности проволоки.

3. Проводить входной контроль качества перед началом эксплуатации.

4. Обеспечивать условия хранения, исключающие воздействие влаги и экстремальных температур.

5. Избегать использования аналогов, не соответствующих требованиям стандарта, так как это может привести к значительным экономическим потерям.

ГОСТ 1791-2014 является важным нормативным документом, обеспечивающим точность и надёжность измерений. Соблюдение требований стандарта на всех этапах, от производства до эксплуатации, является гарантией высокого качества продукции и безопасности технологических процессов.
