ГОСТ 1791-67: Проволока из никелевых сплавов – Комплексный разбор

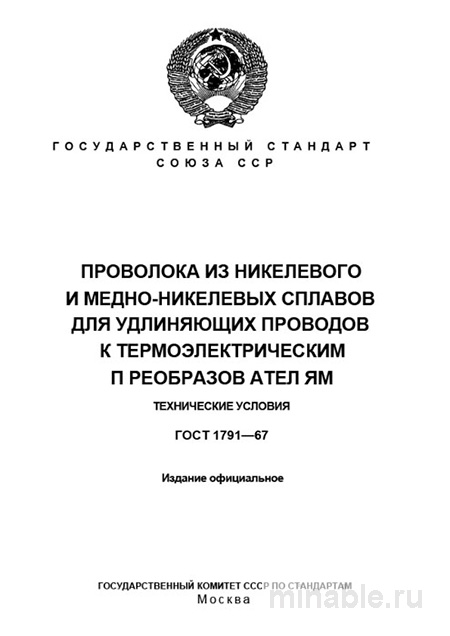

Обзор стандарта ГОСТ 1791-67: Проволока для термопар — техническое руководство

В промышленном секторе, включая машиностроение и энергетику, точное измерение температуры является критически важным для обеспечения эффективного управления технологическими процессами, повышения безопасности и качества выпускаемой продукции. Для этого применяются термоэлектрические преобразователи (ТЭП), которые требуют использования специализированных удлиняющих проводов, соответствующих установленным стандартам. Стандарт ГОСТ 1791-67 регламентирует технические требования к таким проводам, изготовленным из никелевых и медно-никелевых сплавов, предназначенных для термопар хромель-алюмель (ТХА) и хромель-копель (ТХК).

Назначение проволоки

Провода, соответствующие ГОСТ 1791-67, предназначены для передачи температурных сигналов от термопары, находящейся в зоне высоких температур, к измерительному прибору. Ключевым требованием является обеспечение идентичности термоэлектродвижущей силы (термо-ЭДС) между проводом и термопарой, что исключает искажение результатов измерений. Обычные проводники для этих целей не подходят.

Применение таких проводов охватывает широкий спектр отраслей, включая энергетику (контроль температуры пара, подшипников, выхлопных газов турбин), металлургию (использование в печах и нагревательных установках), машиностроение (литейное производство и термообработка), а также химическую промышленность.

Основные технические требования к проводам

Стандарт ГОСТ 1791-67 предъявляет строгие требования к материалам, геометрическим параметрам и эксплуатационным характеристикам проволоки.

Материалы и сплавы

Для изготовления проводов используются сплавы с определённым химическим составом:

• Проволока ТХА (хромель-алюмель): Содержит никель, хром и алюминий.

• Проволока ТХК (хромель-копель): Содержит никель, медь и марганец.

Важно, чтобы используемые сплавы обладали термоэлектродными свойствами, соответствующими установленным стандартам, для обеспечения точности измерений.

Размер и точность

Диаметр проволоки варьируется от 0,5 до 3 миллиметров. Допуски по диаметру зависят от класса точности. В большинстве случаев достаточно первого класса точности, однако для специфических задач могут потребоваться более высокие классы.

Эксплуатационные характеристики

Основным параметром проводов является их термоэлектродвижущая сила (термо-ЭДС), которая должна соответствовать эталонным значениям для каждого типа термопары. Дополнительно проверяется удельное электрическое сопротивление, которое должно находиться в пределах допустимых значений, а также способность проволоки выдерживать многократные изгибы без потери механических свойств.

Методы контроля качества проволоки

При приёмке партии проволоки необходимо провести следующие проверки:

1. Визуальный осмотр: Поверхность проволоки должна быть без дефектов, таких как трещины, царапины или загрязнения.

2. Проверка маркировки: На проволоке должны быть указаны марка сплава, диаметр, класс точности и другие необходимые характеристики.

3. Измерение диаметра: Диаметр проволоки проверяется с помощью микрометра в нескольких точках для обеспечения точности измерений.

4. Измерение электрического сопротивления: Сопротивление отрезка проволоки длиной 1 метр измеряется с использованием омметра для проверки соответствия нормативным значениям.

5. Испытание на гибкость: Проволока подвергается многократным изгибам для оценки её механической прочности и устойчивости к деформации.

Значимость правильного выбора проволоки

Использование неподходящей проволоки может привести к значительным ошибкам в измерениях, что, в свою очередь, может вызвать сбои в работе технологического оборудования и снижение качества продукции. Провода общего назначения не могут заменить специализированные термоэлектродные провода из-за различий в их характеристиках.

Рекомендации по выбору и эксплуатации проволоки

1. Тщательная проверка спецификации: При заказе необходимо указывать полное обозначение проволоки, включая марку сплава, диаметр, класс точности и любые дополнительные требования.

2. Контроль качества при приёмке: Проводить визуальный осмотр, проверку маркировки, измерение диаметра и сопротивления, а также испытание на гибкость.

3. Правильное хранение: Хранить проволоку в сухом и тёплом месте для предотвращения коррозии и сохранения эксплуатационных характеристик.

4. Получение паспорта качества: В паспорте должны быть указаны результаты всех проведённых измерений, включая термо-ЭДС.

Заключение

Стандарт ГОСТ 1791-67 играет ключевую роль в обеспечении точности измерений температуры в промышленных процессах. Соблюдение требований стандарта гарантирует надёжность и точность систем теплового контроля, что способствует повышению эффективности производства и обеспечению безопасности. Понимание и правильное применение требований стандарта позволяет специалистам и потребителям выбирать подходящую проволоку, что в конечном итоге способствует достижению высокого качества продукции и безопасности на производстве.
