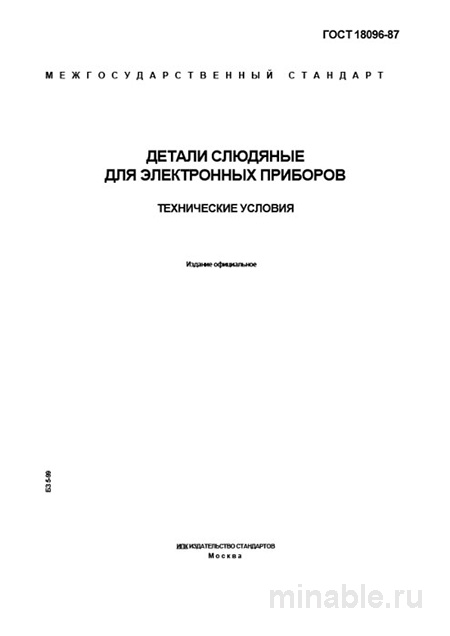

Обзор ГОСТ 18096-87: Практический аспект
ГОСТ 18096-87 является нормативным документом, регламентирующим технические требования к слюдяным деталям, используемым в электронной аппаратуре. Несмотря на то, что стандарт был разработан в 1987 году, он продолжает оставаться актуальным и востребованным в связи с его детальной проработкой характеристик слюды как диэлектрического материала. В данном обзоре представлен анализ содержания стандарта, его практического применения и рекомендации по использованию в производстве.
Цель и область применения стандарта
ГОСТ 18096-87 устанавливает требования к конструктивным, электрическим и эксплуатационным характеристикам слюдяных деталей, применяемых в радиоэлектронной аппаратуре. Слюда, благодаря своим уникальным диэлектрическим свойствам, обеспечивает надежную изоляцию в условиях высоких частот, плотностей тока и температурных режимов. Стандарт охватывает широкий спектр изделий, включая:
-
Изоляционные элементы между витками и слоями обмоток трансформаторов и дросселей.
-
Конструкции для катушек индуктивности, включая каркасы и прокладки.
-
Теплоизоляционные шайбы и пластины для мощных полупроводниковых приборов.
-
Детали, работающие в условиях высоких частот и температурных нагрузок.
Требования к материалам
В соответствии со стандартом, для производства слюдяных деталей могут использоваться два основных вида слюды:
-
Мусковит — характеризуется высокой механической прочностью и устойчивостью к термическим нагрузкам.
-
Флогопит — обладает более высокой термостойкостью, но меньшей электрической прочностью.
Выбор материала осуществляется исходя из специфики эксплуатации изделия и требований к электрическим характеристикам.
Геометрические параметры
Стандарт предусматривает три метода изготовления слюдяных деталей:
-
Механическая вырубка.
-
Ручная резка.
-
Комбинированные методы, включающие сборку из нескольких элементов.
Для каждого метода определены допуски на размеры и форму деталей. Особое внимание уделяется качеству кромок, отсутствию сколов, заусенцев и других дефектов, которые могут негативно повлиять на эксплуатационные характеристики изделия.
Электрофизические параметры
Основными электрофизическими характеристиками, регламентируемыми стандартом, являются:
-
Электрическая прочность, определяемая пробивным напряжением.
-
Содержание влаги, не превышающее 1,5-2,5%.
-
Термическая стабильность, оцениваемая по изменению диэлектрических свойств при нагреве.
Контроль качества
ГОСТ 18096-87 предусматривает проведение периодических испытаний для оценки качества готовых изделий. Контроль осуществляется по следующим параметрам:
-
Соответствие геометрическим размерам и форме.
-
Толщина детали, измеряемая микрометром.
-
Электрические характеристики, включая сопротивление изоляции и электрическую прочность.
Основные дефекты, выявляемые при контроле качества:
-
Расслоение материала.
-
Наличие посторонних включений (песок, рутил, гематит).
-
Трещины и надрывы, возникающие вследствие нарушения технологического процесса или условий транспортировки.
-
Повышенное содержание влаги.
Сравнительный анализ с ГОСТ 13752-86
Для более полного понимания нормативной базы, регламентирующей использование слюды в электронной промышленности, следует рассмотреть еще один стандарт — ГОСТ 13752-86 «Листы и пластины слюды. Технические условия». Данный стандарт направлен на регулирование качества полуфабрикатов слюдяных изделий и включает следующие ключевые отличия от ГОСТ 18096-87:
/ Критерий / ГОСТ 18096-87 (Готовые изделия) / ГОСТ 13752-86 (Полуфабрикаты) / /---------/---------------------------------/-----------------------------/ / Объект регулирования / Готовые изделия (прокладки, шайбы и т.д.) / Листы и пластины слюды / / Основные параметры контроля / Качество готовой продукции, электрическая прочность, отсутствие дефектов / Температура обжига, содержание воздушных включений, геометрические параметры / / Назначение / Использование в электронных устройствах / Сырье для производства деталей или слюдопластов /
Практические рекомендации
Для обеспечения высокого качества слюдяных деталей при их использовании рекомендуется:
-
Указывать марку слюды (например, МО-1, ФО-2) при заказе для получения материала с необходимыми характеристиками.
-
Проводить входной контроль партии изделий, включая проверку внешнего вида, размеров и электрических параметров.
-
Запрашивать у поставщика результаты испытаний на электрическую прочность конкретной партии.
-
Обеспечивать герметичную упаковку деталей для предотвращения поглощения влаги.
-
В случае особо ответственных проектов проводить дополнительные испытания в собственной лаборатории.
Заключение
ГОСТ 18096-87 представляет собой важный нормативный документ, регламентирующий производство и использование слюдяных деталей в электронной аппаратуре. Соблюдение требований стандарта позволяет обеспечить надежность и долговечность электронных устройств, работающих в сложных условиях эксплуатации.
