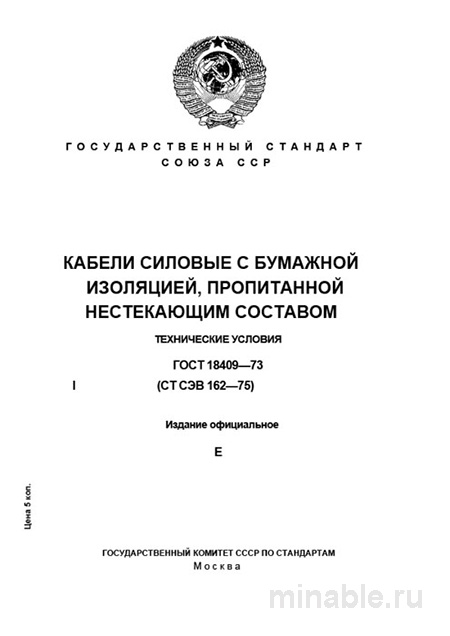

Обзор ГОСТ 18409-73: Понимание для всех
В условиях повсеместного использования цифровых технологий стандарты на кабели с бумажной изоляцией могут казаться устаревшими. Однако для обеспечения надежности электроснабжения критически важных объектов данные стандарты сохраняют свою актуальность. Документ ГОСТ 18409-73 регламентирует требования к силовым кабелям с бумажной изоляцией, пропитанной специальным составом, который сохраняет свои свойства при высоких температурах и вертикальной прокладке. В данном обзоре будет рассмотрено назначение, конструкция, методы проверки и особенности эксплуатации кабелей, соответствующих данному стандарту.
Назначение кабелей
Основное преимущество кабелей, соответствующих ГОСТ 18409-73, заключается в специальной пропитке изоляции, которая предотвращает стекание состава при высоких температурах. Это позволяет использовать данные кабели в условиях шахт, подземных выработок, на эстакадах и в зданиях. Кабели не подвержены высыханию и механическим повреждениям.
Кабели предназначены для прокладки линий электропередач с постоянным напряжением 1, 3 и 6 киловольт в сетях с частотой 50 Гц. При прокладке в грунте данные кабели должны быть дополнительно защищены стальной бронёй.
Конструкция кабелей
Кабели состоят из токопроводящей жилы, изготовленной из меди или алюминия, и изоляции, выполненной из бумаги, пропитанной специальным изоляционным составом. Пропитка обеспечивает сохранение изоляционных свойств при высоких температурах.
Кабели могут иметь свинцовую или алюминиевую оболочку. Свинцовая оболочка характеризуется высокой коррозионной стойкостью, но низкой механической прочностью. Алюминиевая оболочка более прочная, но требует дополнительной защиты от электрохимической коррозии. Для прокладки в грунте необходимо применение брони из стальных лент или оцинкованной проволоки.
Методы проверки кабелей
При приемке кабелей проводится комплексная проверка, включающая анализ сопроводительной документации, оценку целостности упаковки и маркировки. Документация должна содержать результаты испытаний, соответствующие требованиям стандарта. Повреждения упаковки могут свидетельствовать о возможном повреждении кабеля в процессе транспортировки.
Кабели подвергаются проверке на герметичность оболочки, электрические параметры и целостность бронированного покрова. Любые отклонения от нормативных показателей могут привести к дополнительным испытаниям или отказу от приемки всей партии.
Сравнение с другими типами кабелей
Кабели с бумажной изоляцией отличаются от аналогов с пластиковой изоляцией (например, ПВХ) по ряду параметров. Они предназначены для использования в вертикальных и крутонаклонных трассах, а также в условиях повышенной влажности и повышенных требований к долговечности.
/ Критерии / ГОСТ 18409-73 (Бумажная изоляция) / ГОСТ 16442-80 (ПВХ изоляция) / ГОСТ 23286-78 (Бумажная изоляция, вязкая пропитка) / /----------------------------------/----------------------------------/-----------------------------/---------------------------------------------------/ / Назначение / Вертикальные и крутонаклонные трассы / Горизонтальные трассы / Горизонтальные трассы / / Стойкость к влаге / Требуется герметичная оболочка / Высокая / Требуется герметичная оболочка / / Срок службы / 30-40 лет / 20-25 лет / 30-40 лет / / Гибкость / Низкая / Высокая / Низкая / / Допустимый угол прокладки / Не ограничен / Не ограничен / Ограничен (во избежание стекания) /
Практические рекомендации
Для специалистов, работающих с кабелями, соответствующими ГОСТ 18409-73, рекомендуется соблюдать следующие правила:
-
Выбор сечения кабеля: Кабели с бумажной изоляцией подвержены тепловому нагреву, поэтому при выборе сечения необходимо учитывать длину трассы и нагрузку. Рекомендуется выбирать кабели с большим сечением для предотвращения перегрева.
-
Качество монтажа: Неправильный монтаж может привести к снижению эксплуатационных характеристик кабеля. Особое внимание следует уделить качеству соединений и соблюдению технологических норм.
-
Защита в агрессивных средах: Для прокладки в условиях повышенной агрессивности окружающей среды рекомендуется использовать кабели с алюминиевой оболочкой и дополнительной защитой в виде бронированного покрова или защитного шланга.
Для специалистов по закупкам и контролю качества рекомендуется:
-
Требовать полный комплект документации: Паспорт кабеля должен содержать результаты испытаний, подтверждающие соответствие продукции требованиям стандарта.
-
Визуальный осмотр: Кабели должны быть проверены на наличие повреждений упаковки и маркировки.
-
Проверка соответствия: Маркировка на барабане и в сопроводительных документах должна совпадать.
-
Принятие решений: При возникновении сомнений рекомендуется проведение дополнительных испытаний кабеля.
ГОСТ 18409-73 является стандартом, обеспечивающим надежность и долговечность кабельных линий в сложных эксплуатационных условиях. Понимание требований данного стандарта позволяет принимать обоснованные решения при выборе, проверке и монтаже кабелей.
