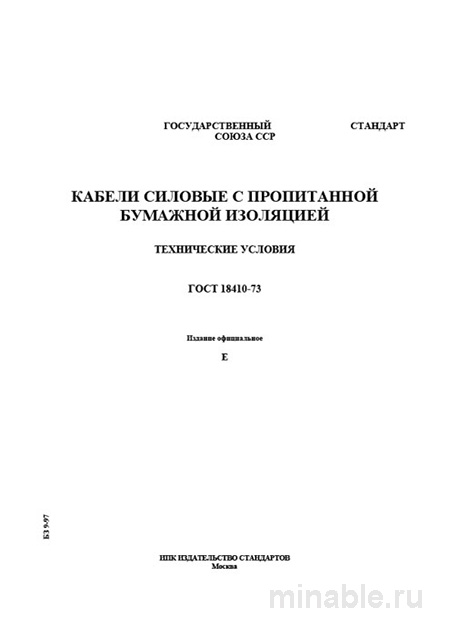

Обзор ГОСТ 18410-73: характеристики и применение силовых кабелей с бумажной изоляцией
В условиях стремительного развития современных технологий и материалов, кабели с бумажной изоляцией, регламентируемые ГОСТ 18410-73, могут показаться устаревшими. Тем не менее, для специалистов в области электротехники данный стандарт остается актуальным. Он определяет требования к силовым кабелям с бумажной изоляцией на напряжение 1,0, 6 и 10 кВ, которые широко используются в различных сферах электроэнергетики. В данном обзоре представлена детальная информация о стандарте и его применении.
Назначение кабелей
Кабели, соответствующие ГОСТ 18410-73, предназначены для стационарной прокладки в кабельных сооружениях и электрических сетях. Они обладают высокой стойкостью к длительным термическим нагрузкам и длительным сроком службы при соблюдении условий эксплуатации. В отличие от современных кабелей с изоляцией из ПВХ или полиэтилена, кабели с бумажной изоляцией не подвержены локальному перегреву.
На практике эти кабели чаще всего применяются в закрытых распределительных устройствах, туннелях, кабельных каналах, шахтах и на эстакадах. Однако их прокладка в земле без дополнительной защиты (кабельные блоки, трубы) и на трассах с большим перепадом уровней не рекомендуется, так как это может привести к нарушению герметичности и вытеканию пропиточного состава.
Основные технические характеристики
Стандарт ГОСТ 18410-73 детально регламентирует конструкцию и эксплуатационные характеристики кабелей.
Конструкция и материалы
Токопроводящая жила может быть выполнена из меди или алюминия. При приемке необходимо проверять не только материал, но и качество обработки поверхности жилы: отсутствие засечек, острых кромок и скрученности многопроволочных жил, которые могут повредить бумажную изоляцию. Изоляция накладывается в два слоя: поясная и жильная, из бумажных лент. Пропитка изоляции осуществляется вязким изоляционным составом на основе маслоканифольной композиции. Защитные оболочки могут быть выполнены из свинца (наиболее распространенный вариант) или алюминия.
Эксплуатационные характеристики
Стандарт устанавливает строгие нормы для следующих параметров:
-
Электрическое сопротивление изоляции.
-
Рабочее напряжение кабеля.
-
Тангенс угла диэлектрических потерь (tg δ) – показатель, позволяющий оценить степень старения изоляции.
-
Термическая стойкость к токовым перегрузкам при коротком замыкании.
Контроль качества
Приемка кабелей по ГОСТ 18410-73 включает несколько этапов. Помимо проверки маркировки, целостности защитных оболочек и измерения геометрических параметров, проводятся следующие испытания:
-
Герметичность свинцовых оболочек проверяется методом испытания под давлением, чтобы исключить возможность проникновения влаги и воздуха, что может привести к ускоренному старению изоляции.
-
Испытание на электрическую прочность проводится путем приложения повышенного напряжения, значительно превышающего рабочее. Этот этап является обязательным и не должен быть сокращен.
Наиболее часто выявляемые дефекты при приемке включают:
-
Вмятины и гофры на поверхности свинцовых оболочек, особенно критичные для алюминиевых оболочек, так как они могут привести к растрескиванию.
-
Следы подтеков изоляционного состава, что указывает на нарушение технологического процесса или перегрев при хранении или транспортировке.
-
Несоответствие электрических параметров, особенно значения тангенса угла диэлектрических потерь (tg δ), что может свидетельствовать о повышенной влажности или загрязнении бумажной изоляции.
Сравнение с современными стандартами
Для более полного понимания области применения кабелей, соответствующих ГОСТ 18410-73, их следует сравнить с современными стандартами на кабели с изоляцией из сшитого полиэтилена (ГОСТ 31996-2012).
/ Критерий / ГОСТ 18410-73 (Бумажная изоляция) / ГОСТ 31996-2012 (Изоляция из сшитого полиэтилена) / /----------------------------------------------/-------------------------------------------------------------------/---------------------------------------------------------------------/ / Основное назначение / Стационарная прокладка в кабельных сооружениях, низкая пожароопасность / Универсальная прокладка (земля, воздух, помещения), включая трассы с большими перепадами уровней / / Максимальная рабочая температура жилы / +80°C (длительная) / +90°C (длительная) / / Стойкость к перегрузкам / Высокая / Высокая / / Чувствительность к влаге и воздуху / Высокая (требует герметичности) / Низкая / / Возможность монтажа при низких температурах / Ограничена (пропитка загустевает) / Возможна (до -20°C) / / Допуски по геометрии / Жесткие (влияют на электрическую прочность бумажных слоев) / Менее жесткие / / Вес и габариты / Выше при том же сечении / Ниже / / Эксплуатационный срок / 40-50 лет и более (при соблюдении условий эксплуатации) / Заявлено более 30 лет (требуется подтверждение) /
Рекомендации для специалистов
При работе с кабелями, соответствующими ГОСТ 18410-73, рекомендуется учитывать следующие аспекты:
При покупке
-
Запрашивать у поставщика полный комплект заводских испытаний, включая результаты измерений тангенса угла диэлектрических потерь (tg δ) и испытания на электрическую прочность. Отсутствие данных испытаний является основанием для отказа в приемке.
-
Тщательно осматривать барабаны при приемке на предмет наличия следов ударов, деформации или подтеков изоляционного состава, которые могут свидетельствовать о нарушении условий хранения или транспортировки.
-
Убедиться в наличии герметичных заглушек на концах кабеля, что свидетельствует о высоком уровне контроля качества со стороны производителя.
При хранении и монтаже
-
Хранить барабаны с кабелями в защищенных от воздействия атмосферных осадков и солнечных лучей условиях.
-
Соблюдать минимальный радиус изгиба, указанный в стандарте, чтобы избежать повреждения бумажной изоляции.
-
Прокладывать кабели при положительных температурах. В случае хранения на холоде, кабели необходимо выдержать в отапливаемом помещении не менее 24 часов перед монтажом.
Заключение
Кабели, соответствующие ГОСТ 18410-73, продолжают оставаться надежным выбором для стационарной прокладки в специфических условиях. Их применение обосновано высокой долговечностью и стойкостью к перегрузкам. Однако при выборе данных кабелей необходимо учитывать их чувствительность к влаге и сложность монтажа. Строгое соблюдение требований стандарта на всех этапах – от приемки до монтажа – является ключевым фактором обеспечения их надежной и долговечной эксплуатации.
