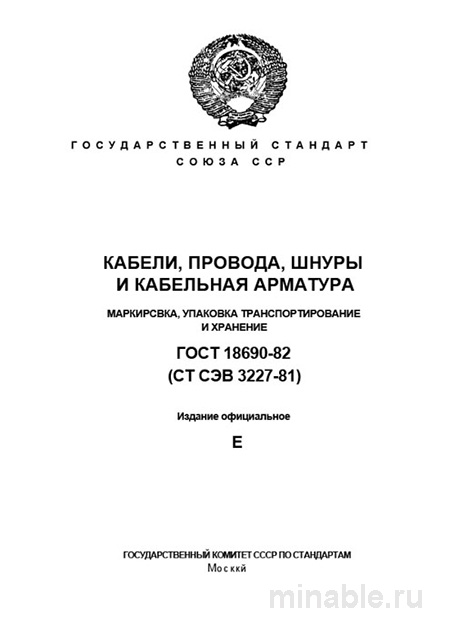

Обзор ГОСТ 18690-82: Практическое руководство для инженеров и технологов
При производстве оборудования и технических устройств ключевое значение имеет надежность всех компонентов. Особое внимание уделяется кабелям, которые выполняют функцию проводников электрического тока и других видов энергии. ГОСТ 18690-82 устанавливает нормы и правила, направленные на обеспечение надлежащего состояния кабелей на всех этапах их жизненного цикла, начиная с производства и заканчивая установкой.
Назначение и область применения ГОСТ 18690-82
Данный стандарт регламентирует требования к маркировке, упаковке, транспортировке и хранению кабельных изделий. Его основная цель – предотвращение механических повреждений, коррозии и иных дефектов, которые могут возникнуть в процессе эксплуатации кабелей. ГОСТ 18690-82 может применяться как самостоятельно, так и в сочетании с другими стандартами, специфичными для определенных типов кабелей.
Основные положения ГОСТ 18690-82
1. Маркировка кабелей
Кабели должны быть снабжены этикетками, содержащими следующую информацию:
-
наименование предприятия-изготовителя;
-
тип кабеля и его марку;
-
количество и сечение жил;
-
номинальное напряжение;
-
длину кабеля;
-
массу барабана с кабелем;
-
номер барабана;
-
дату изготовления.
Этикетки должны быть выполнены четкими и легко читаемыми методами, обеспечивающими их сохранность на протяжении всего срока эксплуатации.
2. Упаковка кабелей
Кабели упаковываются в деревянные или фанерные барабаны, обеспечивающие их механическую защиту при транспортировке и хранении. Для тонких кабелей допускается использование катушек. Концы кабеля должны быть защищены от воздействия влаги специальными заглушками. Масса кабеля на барабане не должна превышать допустимых значений, чтобы избежать его деформации.
3. Транспортировка кабелей
При транспортировке кабелей запрещается их сбрасывание с высоты и перевозка в вертикальном положении. Необходимо использовать грузоподъемные механизмы для аккуратной погрузки и разгрузки.
4. Хранение кабелей
Кабели должны храниться в сухих, закрытых помещениях на специальных подставках. Не допускается их хранение на открытых площадках, где они могут подвергаться воздействию атмосферных осадков и ультрафиолетового излучения.
Порядок приемки кабелей
При получении кабельных изделий необходимо провести следующие проверки:
-
Осмотреть упаковку на предмет целостности.
-
Сопоставить информацию на этикетке с сопроводительной документацией.
-
Проверить отсутствие видимых повреждений на кабеле.
-
Убедиться в наличии всех необходимых сертификатов и технических документов, подтверждающих соответствие качества кабеля установленным стандартам.
Сравнение с другими стандартами
В зависимости от типа кабеля могут применяться дополнительные стандарты, регламентирующие специфические условия его хранения, транспортировки и эксплуатации. Например, для оптических волоконных кабелей предусмотрены особые меры защиты от механических воздействий и ультрафиолетового излучения.
Рекомендации для инженеров и технологов
-
Включать требования ГОСТ 18690-82 в контракты с поставщиками кабельной продукции.
-
Обращать особое внимание на состояние заглушек на концах кабелей, так как их неплотное прилегание может привести к повреждению кабеля.
-
Контролировать соответствие фактической длины кабеля указанной в документации.
-
Обеспечивать правильное хранение кабелей, избегая складирования барабанов друг на друга без прокладок.
-
Проводить инструктаж сотрудников по правилам обращения с кабелями, исключая их механическое повреждение при погрузочно-разгрузочных работах.
ГОСТ 18690-82 является основополагающим нормативным документом, направленным на обеспечение качества и надежности кабельных изделий. Его соблюдение способствует предотвращению дефектов, снижению эксплуатационных затрат и повышению надежности технических систем.
