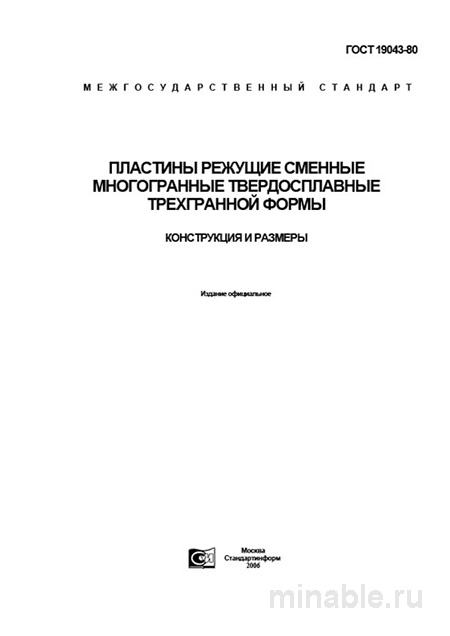

Обзор ГОСТ 19043-80: Стандартизация режущего инструмента в машиностроительном производстве
В условиях современного машиностроительного производства, где каждый процент повышения эффективности имеет критическое значение, стандартизация режущего инструмента становится ключевым фактором обеспечения стабильности и предсказуемости технологических процессов. ГОСТ 19043-80 представляет собой нормативный документ, который на протяжении многих лет является основополагающим для регулирования параметров сменных трехгранных режущих пластин, используемых в токарных резцах. Несмотря на внедрение международных стандартов, таких как ISO, ГОСТ 19043-80 сохраняет свою актуальность для отечественного производства, обеспечивая соответствие технологических процессов требованиям качества и надежности. Данный обзор предназначен для специалистов, работающих в сфере производства, и содержит детальное описание основных требований стандарта, а также рекомендации по его практическому применению.
Назначение трехгранных режущих пластин
ГОСТ 19043-80 регламентирует параметры трехгранных сменных режущих пластин, предназначенных для токарной обработки. Наличие трех режущих кромок позволяет многократно использовать пластину, поворачивая её на 120° в державке, что увеличивает её ресурс по сравнению с неперетачиваемыми пластинами. Эти пластины широко применяются для выполнения различных операций, таких как наружное и внутреннее точение, растачивание, подрезка торцов и обработка сложных поверхностей.
Следует отметить, что трехгранные пластины наиболее эффективны для чистовой и получистовой обработки деталей малых и средних размеров. Для работы с твердыми материалами и выполнения операций, связанных с сильными ударами, рекомендуется использовать пластины с большим количеством режущих кромок, например, квадратные пластины, обеспечивающие повышенную прочность и устойчивость к нагрузкам.
Конструктивные особенности, геометрия и материалы
ГОСТ 19043-80 предусматривает строгие требования к размерам трехгранных пластин. Основные параметры включают:
-
Диаметр описанной окружности (D);
-
Толщину пластины (S);
-
Диаметр отверстия под винт (d).
Пластины имеют форму равностороннего треугольника и подразделяются на два типа в зависимости от геометрии передней поверхности:
-
Пластины с положительной передней поверхностью и положительным углом наклона режущей кромки, наиболее распространенные и универсальные.
-
Пластины с отрицательной передней поверхностью и отрицательным углом наклона, обладающие повышенной прочностью и предназначенные для работы с твердыми материалами и ударными нагрузками.
Стандарт также устанавливает жесткие допуски на размеры и углы, что обеспечивает точное позиционирование пластины в державке и гарантирует высокое качество обработки, а также длительный срок службы инструмента.
Материалы для изготовления режущих пластин включают различные типы твердых сплавов, такие как:
-
ВК — для обработки чугуна и цветных металлов;
-
ТК — для чистовой обработки стали;
-
ТТК — для работы с твердыми сталями в тяжелых условиях.
Методы контроля качества пластин
Контроль качества трехгранных пластин является важным этапом производственного процесса. При приемке партии продукции необходимо провести следующие проверки:
-
Геометрические размеры — измерение производится с использованием микрометра и специальных шаблонов.
-
Состояние режущих кромок — визуальный осмотр на наличие дефектов, таких как сколы, трещины и заусенцы, с применением лупы.
-
Маркировка — каждая пластина должна быть четко маркирована с указанием типа пластины, размеров, конструкции и марки сплава.
Особое внимание следует уделить проверке радиального биения задних поверхностей и качества отверстия под винт, так как эти параметры могут существенно влиять на эксплуатационные характеристики инструмента.
Сравнительный анализ с другими стандартами
Для более глубокого понимания особенностей ГОСТ 19043-80 целесообразно провести его сравнительный анализ с другими стандартами, регламентирующими параметры режущих пластин:
/ Параметр / ГОСТ 19043-80 (Трехгранные) / ГОСТ 19042-80 (Квадратные) / ГОСТ 25395-90 (Ромбические 80°) / /------------------------------------------/----------------------------/----------------------------/--------------------------------/ / Форма и количество режущих кромок / Треугольник, 3 кромки / Квадрат, 4 кромки / Ромб (80°), 2 кромки / / Основное назначение / Универсальная обработка / Черновая и получистовая обработка / Чистовая обработка / / Прочность пластины / Средняя / Высокая / Низкая / / Универсальность / Высокая / Высокая / Специализированная / / Типовые допуски на размер D / ±0,05 - ±0,13 мм / ±0,05 - ±0,13 мм / ±0,05 - ±0,08 мм /
Практические рекомендации
При работе с трехгранными пластинами, регламентируемыми ГОСТ 19043-80, следует учитывать следующие рекомендации:
-
Выбор типоразмера: при подборе пластины необходимо учитывать не только параметры обрабатываемой детали, но и тип имеющихся державок в производственном цехе. Важно обеспечить совместимость пластины с используемыми инструментами.
-
Приемка продукции: при получении партии пластин необходимо проводить тщательный контроль их геометрических размеров и состояния режущих кромок с использованием микрометра. Особое внимание следует уделить качеству отверстия под винт и отсутствию дефектов на всех трех вершинах пластины.
-
Эксплуатация: трехгранные пластины, особенно с положительной геометрией, имеют ограниченную устойчивость к ударным нагрузкам. Рекомендуется выбирать оптимальные режимы резания и избегать резких ударов при врезании инструмента.
-
Работа с жаропрочными и труднообрабатываемыми материалами: для повышения стойкости режущих пластин и предотвращения их повреждения рекомендуется использовать пластины с отрицательной геометрией из сплавов группы ТТК, которые обеспечивают высокую прочность и износостойкость.
Заключение
ГОСТ 19043-80 является важным нормативным документом, регламентирующим параметры трехгранных режущих пластин. При правильном выборе, приемке и эксплуатации данного типа инструмента ГОСТ 19043-80 обеспечивает высокую эффективность и качество обработки на токарных станках.
