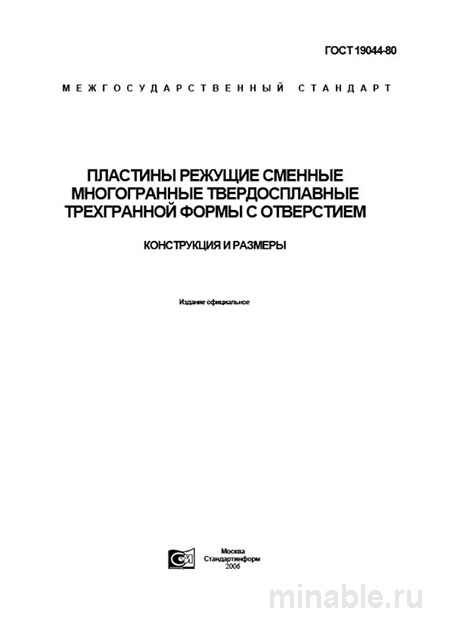

ГОСТ 19044-80: Пластины режущие – Комплексный разбор и описание

Обзор стандарта ГОСТ 19044-80: Практический аспект

В машиностроительном производстве выбор инструментов для обработки деталей является ключевым фактором, определяющим эффективность и качество производственного процесса. Сменные режущие пластины, соответствующие требованиям ГОСТ 19044-80, представляют собой специализированный инструмент, предназначенный для токарных работ. Несмотря на то что данный стандарт менее известен по сравнению с нормативами на квадратные или ромбические пластины, он играет важную роль в обеспечении точности и долговечности обработки деталей.

Назначение и область применения

Стандарт ГОСТ 19044-80 регламентирует технические характеристики трехгранных твердосплавных пластин с отверстием, которые применяются для обработки поверхностей деталей на токарных станках. В частности, эти пластины используются для подрезки торцов, обтачивания цилиндрических поверхностей и других операций, требующих высокой точности и износостойкости режущего инструмента.

Одним из ключевых преимуществ трехгранных пластин является наличие шести режущих кромок, расположенных по две на каждой грани. Эта конструкция обеспечивает экономичность использования инструмента, так как при затуплении одной из кромок пластину можно повернуть в державке, используя следующую острую кромку. Однако на практике трехгранные пластины часто недооцениваются в пользу более универсальных квадратных пластин, что может быть нерациональным в ряде случаев, особенно при выполнении операций подрезки.

Основные технические параметры

ГОСТ 19044-80 устанавливает строгие требования к размерам и конструкции трехгранных пластин. Основной параметр, определяющий размеры пластины, — длина стороны треугольника (L). В соответствии со стандартом, выпускаются пластины следующих типоразмеров:

• T3M (9,525 мм)

• T4M (12,70 мм)

• T5M (15,875 мм)

Буква «М» в обозначении указывает на наличие отверстия и соответствие определенному классу допуска. Угол при вершине пластины составляет 60 градусов, что обеспечивает оптимальное распределение нагрузки и повышает стойкость инструмента.

Материалы и требования к качеству

Стандарт не регламентирует конкретную марку твердого сплава, используемого для изготовления пластин. Выбор материала осуществляется производителем в соответствии с другими ГОСТами, такими как ГОСТ 3882. При выборе пластины необходимо учитывать марку сплава, соответствующую обрабатываемому материалу, чтобы обеспечить максимальную эффективность и долговечность инструмента.

ГОСТ 19044-80 устанавливает следующие допуски на геометрические параметры пластин:

• Длина стороны треугольника

• Толщина пластины

• Диаметр отверстия и его расположение

• Радиальное биение передней поверхности

Несоблюдение указанных допусков может привести к снижению качества обработки, возникновению вибраций и преждевременному износу инструмента.

Контроль качества

При приемке партии трехгранных пластин проводится тщательный контроль их качества. Проверка осуществляется по следующим параметрам:

1. Визуальный осмотр на наличие дефектов (сколы, трещины, заусенцы). Особое внимание уделяется состоянию режущих кромок и зоны вокруг отверстия.

2. Измерение твердости на твердомере Роквелла для подтверждения соответствия заявленной марке твердого сплава.

3. Проверка геометрических параметров с использованием микрометров, штангенциркулей и специальных шаблонов.

4. Контроль диаметра отверстия с помощью калибра-пробки. Фаска на отверстии должна быть выполнена аккуратно, без повреждений.

Наиболее распространенные дефекты пластин включают неравномерное напыление износостойкого покрытия, микросколы на режущих кромках и отклонения от заданных допусков по толщине.

Сравнительный анализ с другими стандартами

Для более полного понимания особенностей ГОСТ 19044-80 его целесообразно сравнить с аналогичными стандартами на пластины других форм. Рассмотрим наиболее близкие по применению стандарты:

/ Параметр / ГОСТ 19044-80 (трехгранные) / ГОСТ 19042-80 (квадратные) / ГОСТ 19048-80 (ромбические 55°) / /-------------------------------------------------/-----------------------------/-----------------------------/---------------------------------/ / Основное назначение / Подрезка торцов, точение наружных поверхностей / Универсальное точение, подрезка / Обработка в сложных условиях, чистовая обработка / / Количество режущих кромок / 6 / 4 / 2 (реже 4) / / Прочность пластины / Высокая / Очень высокая / Средняя / / Склонность к вибрациям / Низкая / Очень низкая / Высокая / / Типовые допуски на длину (мм) / ±0,08 - ±0,13 (класс М) / ±0,08 - ±0,13 (класс М) / ±0,08 - ±0,13 (класс М) /

Из приведенной таблицы видно, что трехгранные пластины занимают промежуточное положение между квадратными и ромбическими по мощности и универсальности применения. Их основное преимущество заключается в оптимальном балансе между прочностью, стойкостью и экономической эффективностью.

Рекомендации для технологов и специалистов по закупкам

На основе практического опыта работы с трехгранными пластинами можно сформулировать следующие рекомендации:

1. При оформлении заказов на поставку необходимо указывать полное обозначение пластины, включающее марку твердого сплава и наличие износостойкого покрытия. Это позволит избежать поставки несоответствующего инструмента.

2. Технологам рекомендуется использовать трехгранные пластины только для операций, не требующих глубокого подрезания. В случае необходимости выполнения таких задач предпочтительнее использовать ромбические пластины с острым углом.

3. При контроле качества пластин необходимо проверять толщину в нескольких точках для выявления возможных отклонений. Недобросовестные производители могут выпускать пластины с разной толщиной, что может привести к их поломке в процессе эксплуатации.

4. Важно проверять совместимость пластины с державкой. Установка трехгранной пластины в державку, предназначенную для квадратных или ромбических пластин, является недопустимой и может привести к аварийным ситуациям.

Заключение

ГОСТ 19044-80 представляет собой нормативный документ, регламентирующий характеристики трехгранных твердосплавных пластин, используемых в машиностроительном производстве. При правильном применении данный стандарт позволяет эффективно решать производственные задачи, обеспечивая высокое качество обработки деталей и снижение себестоимости продукции.
