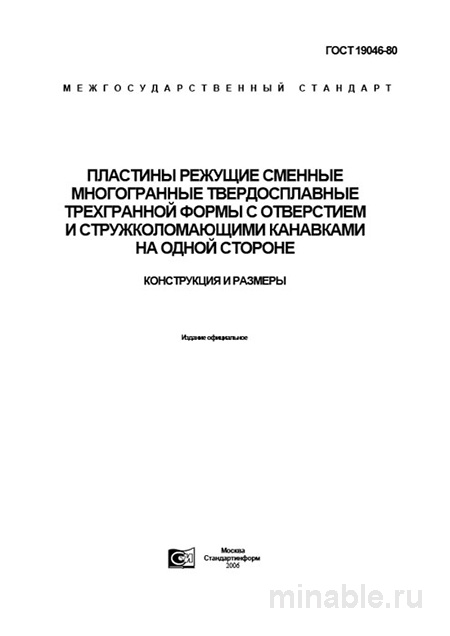

Обзор ГОСТ 19046-80: трехгранные пластины для токарных станков
В производственной сфере, где каждая минута простоя оборудования может привести к значительным финансовым потерям, критически важно, чтобы режущие инструменты обладали высокой надежностью и предсказуемостью. Для этого разработаны стандарты, такие как ГОСТ 19046-80. Данный стандарт способствует унификации требований производителей и потребителей, минимизируя риски и обеспечивая согласованность характеристик продукции. В документе регламентируются конструктивные особенности, размеры и параметры трехгранных твердосплавных пластин, являющихся востребованным инструментом для токарной обработки.
Назначение и область применения
Трехгранные пластины используются в качестве сменных элементов для токарных резцов. Они предназначены для обработки металлических заготовок, включая резку, обточку и шлифовку поверхностей. Наличие трех режущих кромок позволяет эффективно работать с различными материалами, включая труднообрабатываемые и вязкие. Конструктивные особенности пластин, такие как специальные канавки для отвода стружки, предотвращают засорение рабочей зоны и обеспечивают стабильность технологического процесса.
Наиболее часто трехгранные пластины применяются при обработке крупногабаритных и сложных деталей, таких как поковки и отливки. Их использование позволяет справляться с интенсивными нагрузками и обеспечивать высокое качество обработки.
Требования к пластинам
ГОСТ 19046-80 устанавливает ряд строгих требований к конструктивным и технологическим характеристикам трехгранных пластин. В частности, стандарт регламентирует используемые материалы, форму, размеры и методы контроля качества продукции.
Материалы
Пластин изготавливаются из различных видов твердых сплавов, выбор которых зависит от специфики обрабатываемого материала. Например, для работы с чугуном и цветными металлами применяются одни сплавы, тогда как для обработки стали используются другие материалы, обладающие необходимыми физико-механическими свойствами.
Форма и размеры
В зависимости от конструкции канавки для отвода стружки пластины подразделяются на два типа:
-
Тип 1: Пластины данного типа предназначены для чистовой обработки материалов, не склонных к образованию наростов. Они характеризуются острой режущей кромкой, обеспечивающей высокую точность обработки.
-
Тип 2: Пластины типа 2 обладают повышенной прочностью и предназначены для выполнения грубой обработки с высокими нагрузками.
Размеры пластин стандартизированы и обозначаются двумя параметрами: диаметром вписанной окружности и формой. Например, пластины размером 3К и 4К отличаются диаметром, при этом буква обозначает треугольную форму пластины. Соблюдение установленных размеров обеспечивает надежную фиксацию пластины в державке станка и гарантирует точность обработки.
Контроль качества
Для обеспечения высокого уровня надежности и долговечности пластин на всех этапах производства проводится контроль их качества. Основные методы проверки включают:
-
Визуальный осмотр: Выявляется наличие дефектов, таких как трещины, сколы или заусенцы. Особое внимание уделяется зоне вокруг отверстия, где часто возникают дефекты.
-
Измерение геометрических параметров: Проверяется толщина пластины и расстояние от отверстия до кромки с использованием микрометра.
-
Проверка маркировки: На каждой пластине должна присутствовать четкая маркировка, содержащая информацию о типе пластины, материале и номере партии. Нечитаемая или отсутствующая маркировка является основанием для отбраковки продукции.
Сравнение с другими стандартами
Для более полного понимания особенностей ГОСТ 19046-80 можно провести его сравнение с ГОСТ 25395-90, регламентирующим характеристики квадратных пластин.
/ Характеристика / ГОСТ 19046-80 (треугольные) / ГОСТ 25395-90 (квадратные) / /--------------------------------------/-----------------------------/-----------------------------/ / Форма, количество режущих кромок / Треугольник, 3 кромки / Квадрат, 4 кромки / / Прочность режущей кромки / Острая / Тупая / / Основное назначение / Обработка с ударными нагрузками, вязкие материалы / Черновая обработка, большие детали / / Универсальность применения / Высокая для сложных профилей / Высокая для прямых переходов / / Допуски на геометрические параметры / Высокие / Высокие /
Выбор типа пластин зависит от конкретных условий эксплуатации. Например, для обработки сложнопрофильных деталей предпочтительнее использовать трехгранные пластины, тогда как для выполнения прямых переходов более эффективными являются квадратные пластины.
Рекомендации для специалистов
При работе с трехгранными пластинами рекомендуется учитывать следующие аспекты:
-
Выбор типа пластины: Для выполнения чистовой обработки рекомендуется использовать пластины типа 1, а для грубой обработки – типа 2.
-
Контроль качества при закупке: Проверку качества пластин следует осуществлять на нескольких образцах из разных упаковок, что позволит минимизировать риск получения некачественной продукции.
-
Настройка режимов резания: При выборе режимов резания необходимо учитывать рекомендации производителя, однако для достижения оптимальных результатов рекомендуется проводить пробную обработку на конкретном оборудовании.
-
Техническое обслуживание державки: Важно обеспечивать чистоту и целостность посадочного места под пластину, что позволит избежать преждевременного износа и обеспечит стабильную работу инструмента.
Заключение
ГОСТ 19046-80 является важным нормативным документом, регламентирующим характеристики трехгранных пластин для токарных станков. Соблюдение требований стандарта способствует производству высококачественной продукции, повышению эффективности технологических процессов и снижению эксплуатационных затрат.
