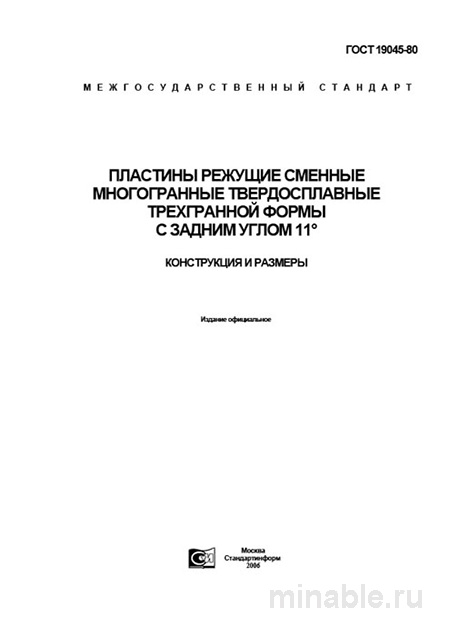

Обзор стандарта ГОСТ 19045-80: Технический анализ и практическое применение
В процессе производства машин и механизмов особое внимание уделяется правильному выбору и эксплуатации режущего инструмента. Сменные многогранные пластины (СМП) являются ключевыми элементами режущего инструментария. Стандарты на эти пластины представляют собой не просто справочную документацию, а обязательное руководство для специалистов в области производства и закупок. ГОСТ 19045-80, регламентирующий трехгранные твердосплавные пластины с углом 11°, заслуживает детального рассмотрения ввиду своей значимости для производственной практики.
Применение и функциональные характеристики пластин
Данный стандарт устанавливает параметры и форму трехгранных сменных многогранных пластин, предназначенных для использования в токарных, фрезерных и расточных инструментах. Основной особенностью таких пластин является наличие положительного заднего угла в 11°, что существенно улучшает их эксплуатационные характеристики по сравнению с пластинами без угла.
Трехгранные пластины, соответствующие ГОСТ 19045-80, широко применяются для выполнения чистовых и получистовых операций обработки различных металлических материалов, включая сталь и чугун. Положительный задний угол способствует снижению усилия резания и минимизации вибраций, что особенно важно при работе на станках с недостаточной жесткостью. В ряде случаев данные пластины позволяют эффективно использовать устаревшее оборудование, не способное работать с пластинами без угла.
Основные технические параметры и геометрические характеристики
Стандарт ГОСТ 19045-80 детально описывает все необходимые параметры для проектирования инструментов и планирования производственных процессов.
Форма и размеры: Пластины имеют форму равностороннего треугольника с закругленной вершиной. Основным параметром является размер пластины (D), который представляет собой длину одной стороны треугольника. В стандарте предусмотрены различные размеры от 16,5 до 31,75 мм, что обеспечивает широкий спектр применения. Толщина пластины (S) также регламентируется стандартом и зависит от ее размера, что гарантирует необходимую прочность.
Углы: Ключевым параметром, указанным в названии стандарта, является задний угол в 11°, который формируется за счет наклона передней поверхности. Кроме того, стандарт определяет:
-
Передний угол, зависящий от конструкции стружколома, который может быть как положительным, так и отрицательным;
-
Угол в плане, который для треугольных пластин составляет 60°;
-
Радиус при вершине, который может быть различным (0,4, 0,8, 1,2 мм и т.д.). Выбор радиуса влияет на качество обработки и срок службы пластины.
Материалы: Стандарт не конкретизирует марки твердых сплавов, но рекомендует использовать сплавы групп ВК8, Т5К10 для обработки чугуна и цветных металлов, а также Т15К6, Т30К4 для обработки стали. Наличие положительного заднего угла позволяет применять более хрупкие, но износостойкие сплавы, так как геометрия способствует снижению риска их выкрашивания.
Контроль качества пластин
Проверка качества сменных многогранных пластин является критически важным этапом, поскольку использование некачественных пластин может привести к простоям и повреждению оборудования.
Визуальный осмотр: Первоначальная оценка качества пластин включает визуальный контроль на наличие дефектов, таких как сколы, трещины, заусенцы и другие повреждения. Особое внимание уделяется режущим кромкам и отверстиям. Возможные дефекты включают:
-
Микросколы на режущих кромках, возникающие при транспортировке или небрежной упаковке;
-
Неправильная форма стружколома, которая может привести к затрудненному отводу стружки;
-
Дефекты основания, такие как вогнутость, выпуклость или задиры, влияющие на точность обработки.
Инструментальный контроль: Для более точной оценки качества пластин применяются специализированные инструменты:
-
Толщиномер для измерения толщины пластины в нескольких точках;
-
Штангенциркуль или микрометр для контроля размеров пластины и диаметра отверстия;
-
Угломер или эталонные шаблоны для проверки заднего угла. Даже незначительные отклонения от заданных параметров могут негативно сказаться на работе инструмента.
В случаях, требующих высокой точности или при работе с новым поставщиком, рекомендуется проводить пробную обработку для оценки поведения пластины в реальных условиях.
Сравнение с другими стандартами
ГОСТ 19045-80 является одним из нескольких стандартов, регламентирующих параметры сменных многогранных пластин. Для более полного понимания его преимуществ и недостатков целесообразно провести сравнительный анализ с другими стандартами:
/ Параметр / ГОСТ 19045-80 (3-гранные, 11°) / ГОСТ 19042-80 (3-гранные,°) / ГОСТ 25395-90 (4-гранные,°) / /----------/-------------------------------/----------------------------/----------------------------/ / Назначение / Чистовая и получистовая обработка сталей и чугунов / Черновая обработка, тяжелые условия резания / Универсальная обработка, тяжелое резание, строгание / / Задний угол / 11° / ° / ° / / Характер нагрузки / Меньшие усилия резания, сниженная вибрация / Высокие усилия резания, требуется жесткая система СПИД / Максимальная прочность пластины, устойчивость к ударным нагрузкам / / Число режущих кромок / 3 / 3 / 4 (экономичность) / / Типичные допуски / Высокие требования к параллельности опорной поверхности / Допуски на размеры менее критичны / Допуски на размеры менее критичны /
Как видно из таблицы, трехгранные пластины с углом 11° (ГОСТ 19045-80) обеспечивают высокое качество обработки, но менее прочны и имеют меньший ресурс по сравнению с пластинами без угла. Четырехгранные пластины (ГОСТ 25395-90) обладают большей экономичностью, но их геометрия менее эффективна для непрерывной обработки стали.
Практические рекомендации по использованию и закупкам
Для эффективного использования трехгранных пластин с углом 11° рекомендуется учитывать следующие аспекты:
-
Для старого оборудования: Платины по ГОСТ 19045-80 предпочтительны для использования на станках с недостаточной жесткостью или наличием люфтов, так как они позволяют снизить усилие резания и минимизировать вибрации.
-
При закупках: В заказе необходимо указывать не только номер стандарта, но и конкретные параметры пластины, такие как размер, наличие стружколома и радиус при вершине, чтобы избежать поставки некачественного товара.
-
При приемке: Рекомендуется вскрывать несколько коробок из разных пачек партии для проверки качества пластин, включая их расположение в упаковке.
-
В работе: Не следует использовать данные пластины для выполнения операций с ударной нагрузкой, так как это может привести к их повреждению.
-
Для производственных процессов: Применение пластин с положительным задним углом позволяет увеличить скорость резания на 15-20%, однако необходимо соблюдать осторожность при выборе глубины резания.
Заключение
ГОСТ 19045-80 представляет собой современный и актуальный стандарт, регламентирующий параметры трехгранных твердосплавных пластин с углом 11°. Понимание и правильное применение данного стандарта позволяет оптимизировать производственные процессы, повысить качество обработки и снизить затраты на оборудование.
