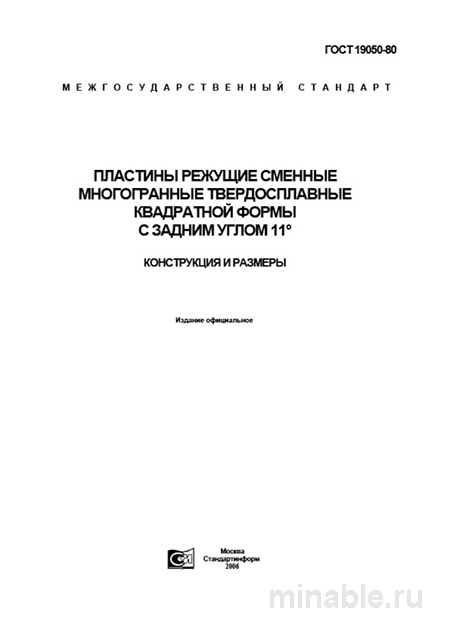

Обзор стандарта ГОСТ 19050-80: Инструмент для резки металла в сложных условиях
В машиностроительном производстве правильный выбор инструмента для резки металлических заготовок является критически важным фактором, обеспечивающим эффективность и качество обработки. Стандарт ГОСТ 19050-80 регламентирует параметры и характеристики квадратных пластин из твердых сплавов, предназначенных для использования в качестве режущего инструмента на станках. Данные пластины применяются для выполнения операций грубой и средней степени обработки металлических изделий, особенно в случаях, когда материал заготовки характеризуется повышенной твердостью или наличием неровностей.
Область применения стандарта
Стандарт ГОСТ 19050-80 устанавливает требования к геометрическим параметрам и размерам квадратных пластин из твердых сплавов. Эти пластины находят применение в качестве режущих элементов для резцов на токарных станках, а также для инструментов, используемых при сверлении и других видах механической обработки.
Основные условия использования пластин:
-
Грубая обработка: снятие значительных слоев металла (от 3 до 10 мм и более).
-
Работа с материалами повышенной твердости или имеющими неровности.
-
Обработка на станках с недостаточной прочностью конструкции, где необходимо минимизировать трение и вибрационные нагрузки.
Основные технические параметры пластин
ГОСТ 19050-80 определяет следующие ключевые параметры пластин:
-
Размер стороны квадрата: варьируется в диапазоне от 6,3 мм до 25 мм. Точность данного параметра является критически важной для обеспечения совместимости пластины с режущим инструментом станка.
-
Толщина пластины: выбор данного параметра осуществляется с учетом механических свойств обрабатываемого материала и требований к долговечности инструмента. Недостаточная толщина может привести к разрушению пластины или возникновению вибраций.
-
Угол режущей кромки: стандарт предусматривает фиксированный угол в 11 градусов, обеспечивающий оптимальное резание материала без излишнего усилия.
Материалы изготовления
Пластин изготавливаются из твердых сплавов, обладающих высокой твердостью и износостойкостью. В зависимости от типа обрабатываемого материала, используются следующие виды сплавов:
-
Твердые сплавы для резки чугуна, цветных металлов, а также других материалов, требующих повышенной износостойкости.
-
Твердые сплавы для обработки стали, обладающие высокой прочностью и устойчивостью к механическим нагрузкам.
Выбор конкретного сплава зависит от физико-механических свойств обрабатываемого материала и технологических требований.
Контроль качества пластин
При поступлении партии пластин на предприятие проводится входной контроль качества, включающий следующие этапы:
-
Визуальная проверка на наличие дефектов (сколов, трещин, повреждений).
-
Контроль прочности крепления режущей части к основанию пластины.
-
Проверка равномерности нанесения покрытия (при его наличии).
-
Сверка маркировки с требованиями стандарта.
-
Измерение геометрических параметров (толщины, длины стороны квадрата) с использованием специализированных измерительных инструментов.
Сравнительный анализ с другими стандартами
Существуют и другие стандарты, регламентирующие параметры режущих пластин, среди которых наиболее известными являются ГОСТ 19051-80 и ГОСТ 26613-85. Сравнительный анализ данных стандартов представлен в таблице:
/ Параметр / ГОСТ 19050-80 (11°) / ГОСТ 19051-80 (20°) / ГОСТ 26613-85 / /---------------------------/-------------------------------/-------------------------------/------------------------------------/ / Назначение / Грубая обработка, работа с ударами / Чистая обработка, высокие скорости / Тяжелое черновое точение, строгание / / Задний угол / 11° / 20° / - / / Прочность пластины / Высокая / Пониженная / Максимальная / / Склонность к вибрациям / Средняя / Низкая / Высокая (требуется прочный станок) / / Типовые допуски на размер / Повышенная точность / Повышенная точность / Нормальная точность /
Рекомендации по эксплуатации и приобретению
При эксплуатации пластин рекомендуется:
-
Использовать пластины для универсальных станков, где они обеспечивают высокую эффективность обработки.
-
При приобретении пластин обращать внимание на наличие паспорта качества, в котором должны быть указаны результаты испытаний на твердость и соответствие размеров требованиям стандарта.
-
Перед началом работы проводить проверку пластины на новом станке для оценки качества резания и выявления возможных дефектов.
-
Исключать приобретение пластин с нечеткой маркировкой или видимыми повреждениями.
Заключение
Стандарт ГОСТ 19050-80 является важным нормативным документом, регламентирующим параметры и характеристики квадратных пластин из твердых сплавов для резки металла. Соблюдение требований данного стандарта обеспечивает высокое качество обработки и долговечность режущего инструмента, что способствует повышению эффективности производственных процессов.
