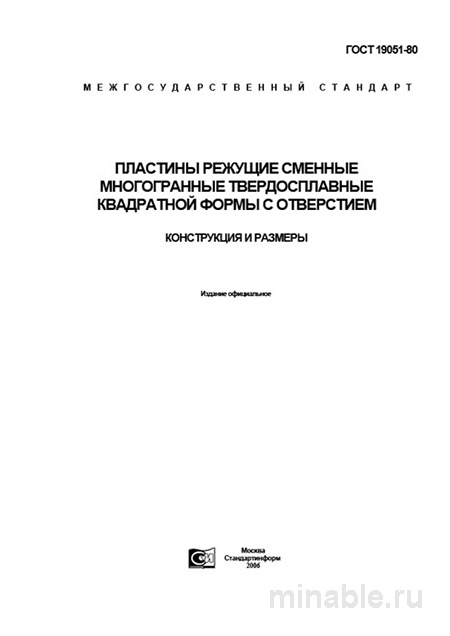

ГОСТ 19051-80: Режущие пластины – Полный разбор и описание

Обзор ГОСТ 19051-80: Квадратные сменные пластины в современном машиностроении

В условиях крупносерийного производства деталей необходимо обеспечить оптимальный выбор и использование инструментальных средств для их обработки. Государственный стандарт ГОСТ 19051-80 регламентирует параметры и требования к квадратным пластинам из твердого сплава, применяемым в качестве сменных элементов режущего инструмента на токарных, расточных и фрезерных станках. Несмотря на то, что данный стандарт был разработан достаточно давно, он продолжает оставаться актуальным и востребованным в современной машиностроительной отрасли.

Назначение и область применения стандарта

Стандарт ГОСТ 19051-80 устанавливает требования к конструкции, размерам и материалам квадратных пластин из твердого сплава, предназначенных для использования в качестве режущих элементов металлорежущего инструмента. Такие пластины обладают центральным отверстием, что обеспечивает их крепление к державке с использованием специализированных крепежных элементов. Это позволяет оперативно производить замену режущей кромки без необходимости приваривания пластины к державке, что значительно ускоряет процесс переналадки оборудования и повышает его производительность.

Квадратные пластины применяются для обработки различных материалов, включая сталь, чугун и цветные металлы, благодаря своей универсальности и высокой износостойкости. Конструкция пластин предусматривает наличие восьми режущих кромок, что обеспечивает их повышенную прочность и долговечность. Однако, несмотря на то, что квадратные пластины традиционно ассоциируются с подрезкой торцов, они также могут использоваться для других видов механической обработки, таких как продольное точение.

Технические характеристики и классификация пластин

ГОСТ 19051-80 определяет основные параметры квадратных пластин, включая длину стороны квадрата (в диапазоне от 0,63 до 25 мм) и толщину пластины. Важными характеристиками также являются форма передней поверхности и угол режущей кромки. В зависимости от этих параметров, пластины классифицируются на три типа:

• Тип 1: Пластины с плоской передней поверхностью и острым углом режущей кромки.

• Тип 2: Пластины с острым углом и небольшой скошенной передней кромкой, обеспечивающей повышенную прочность.

• Тип 3: Пластины с тупым углом режущей кромки.

Следует учитывать, что пластины типов 2 и 3 требуют более высокой жесткости станка и заготовки, так как они создают значительные усилия при резании.

Материалы и твердость пластин

Для изготовления квадратных пластин применяются специальные твердые сплавы. Для обработки чугуна, цветных металлов и аналогичных материалов используются сплавы группы ВК. В случае обработки стали применяются сплавы группы ТК. Твердость пластин должна соответствовать требованиям стандарта и составлять не менее 86 или 88 HRA (по шкале Роквелла), что проверяется при приемке партии продукции.

Контроль качества пластин

При поступлении новых партий квадратных пластин необходимо проводить их тщательный контроль качества. Данная процедура должна осуществляться как отделом контроля качества, так и технологом, который будет использовать пластины в производственном процессе. В процессе проверки контролируются следующие параметры:

1. Центральное отверстие: Оно должно иметь правильную геометрию и соответствовать заданным размерам. Несоответствие данных параметров может привести к нестабильной работе станка и вибрации.

2. Толщина по краям: Пластина должна обладать равномерной толщиной по всей площади, что исключает возможность вибрации при обработке.

3. Радиус при вершине: Данный параметр должен соответствовать значениям, указанным на пластине. Несоответствие радиуса может привести к образованию неровностей на обрабатываемой поверхности.

Кроме того, в процессе контроля могут выявляться и другие дефекты, такие как шероховатость поверхности или отклонения от заданных углов.

Сравнительные характеристики квадратных пластин

Квадратные пластины представляют собой эффективный инструмент для выполнения широкого спектра задач в машиностроении. Однако, они обладают определенными ограничениями по сравнению с другими типами пластин, такими как ромбические или треугольные. Квадратные пластины менее универсальны и не всегда обеспечивают получение идеально гладкой поверхности.

Рекомендации по выбору и эксплуатации

Для обеспечения максимальной эффективности использования квадратных пластин рекомендуется учитывать следующие рекомендации:

1. При обработке заготовок с окалиной или коркой рекомендуется использовать пластины с отрицательным углом режущей кромки, что позволяет избежать образования сколов.

2. В случае возникновения вибрации станка во время работы рекомендуется использовать пластины с меньшим радиусом при вершине, что снижает нагрузку на оборудование.

3. Необходимо обеспечить идеальное соответствие между державкой и пластиной, исключая наличие грязи или зазоров, которые могут негативно сказаться на качестве обработки.

4. При приобретении пластин у нового поставщика рекомендуется запросить документы, подтверждающие их соответствие требованиям ГОСТ, и провести тестовую обработку для проверки качества.

Заключение

ГОСТ 19051-80 является важным нормативным документом, регламентирующим параметры квадратных пластин из твердого сплава. Правильное применение данного стандарта позволяет повысить эффективность и качество механической обработки, а также снизить затраты на приобретение нового оборудования.
