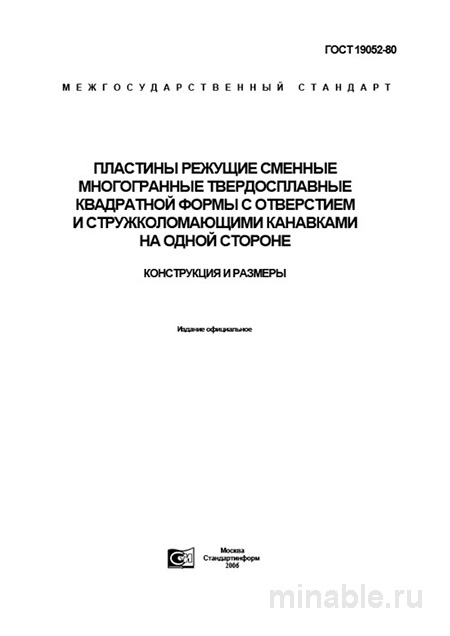

ГОСТ 19052-80: Разбор и описание пластин режущих твердосплавных

Обзор стандарта ГОСТ 19052-80: Практический взгляд из цеха

В современном машиностроении особое значение имеет правильный выбор и использование режущих инструментов для обработки деталей. Среди них выделяются сменные многогранные пластины (СМП), которые монтируются на токарные резцы. ГОСТ 19052-80 регламентирует параметры квадратных твердосплавных пластин с отверстием и канавками для удаления стружки. Такие пластины широко применяются в серийном производстве для обработки различных материалов, включая сталь, чугун и цветные металлы.

Цель стандарта

Данный стандарт устанавливает требования к размерам и конструкции квадратных пластин. На одной из сторон пластин предусмотрены канавки для эффективного удаления стружки, что является важным условием для обеспечения безопасности и качества обработки. Эти пластины предназначены для чистовой и получистовой обработки, при которой требуется снятие тонкого слоя материала и получение гладкой поверхности.

Основные параметры пластин

Согласно стандарту, пластины характеризуются следующими параметрами: диаметр вписанной окружности, длина стороны, толщина и диаметр отверстия. Например, пластина размером 16.05 имеет сторону 16,5 мм и толщину 5,25 мм. Важным аспектом является также наличие различных типов канавок, которые существенно влияют на процесс ломки стружки. Использование пластин с неподходящими канавками может привести к нежелательным последствиям в процессе обработки.

Материалы и качество

Пластины производятся из твердых сплавов, таких как ВК и ТК, которые различаются по твердости и предназначены для обработки различных материалов. Контроль качества пластин включает проверку твердости, отсутствия трещин и других дефектов.

Методы контроля качества пластин

При приемке пластин необходимо обратить внимание на следующие аспекты:

1. Маркировка: На пластине должна быть четко указана марка сплава, размеры и тип канавки. При отсутствии или нечеткости маркировки пластина должна быть возвращена поставщику.

2. Геометрические параметры: Проверка углов и размеров пластин осуществляется с помощью микроскопа или угломера для обеспечения соответствия стандарту.

3. Биение: Пластины проверяются на ровной поверхности для определения отсутствия биения. Также контролируется точность и ровность отверстия.

Сравнительный анализ с другими стандартами

Существуют и другие стандарты, регламентирующие параметры квадратных пластин. Однако ГОСТ 19052-80 выделяется наличием канавок для удаления стружки, в отличие от других стандартов, таких как ГОСТ 2209-82 и ГОСТ 25395-90. Основные различия между стандартами приведены в таблице:

/ Параметр / ГОСТ 19052-80 / ГОСТ 2209-82 / ГОСТ 25395-90 / /----------/--------------/--------------/--------------/ / Назначение / Чистовая обработка / Черновая обработка / Финишная обработка / / Канавки / Есть / Есть (на двух сторонах) / Нет / / Количество кромок / 4 / 8 / 4 / / Допуски / Нормальные / Нормальные / Повышенные / / Преимущества / Качество обработки / Экономичность / Чистота реза /

Рекомендации по эксплуатации

1. При приемке следует проверять все пластины в упаковке, а не ограничиваться осмотром первой.

2. Не рекомендуется использовать пластины, соответствующие ГОСТ 19052-80, для грубой обработки.

3. Важно учитывать тип канавки и диапазон подач, указанные производителем.

4. Для предотвращения ошибок рекомендуется организовать хранение пластин на складе по размерам и типам канавок.

Заключение

ГОСТ 19052-80 является важным нормативным документом, который обеспечивает качественную и эффективную обработку деталей. Понимание его требований и соблюдение стандартов качества являются ключевыми факторами успешной работы в машиностроительной отрасли.
