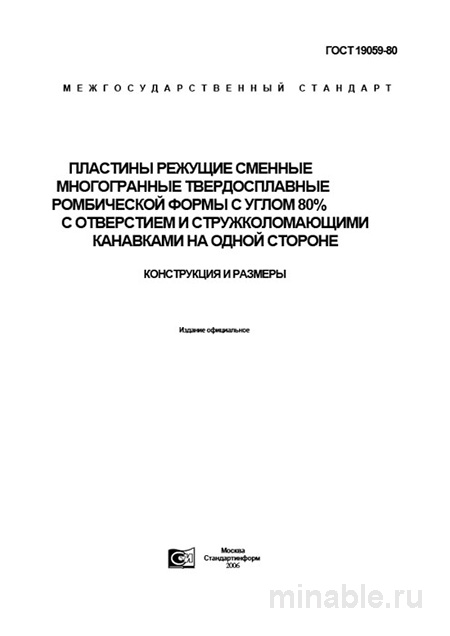

Обзор ГОСТ 19059-80: Инструмент для сложного фрезерования
В машиностроении выбор инструментов для станков играет важную роль в обеспечении качества и эффективности производственного процесса. Сменные режущие пластины, соответствующие требованиям ГОСТ, являются ключевым элементом инструментального обеспечения. Среди различных стандартов, регулирующих производство таких пластин, ГОСТ 19059-80 выделяется своей спецификой и предназначением для выполнения сложных задач фрезерования. Данный обзор предназначен для инженеров и технологов, стремящихся понять технические характеристики и область применения данного стандарта.
Назначение пластин по ГОСТ 19059-80
ГОСТ 19059-80 регламентирует производство твердосплавных сменных пластин ромбовидной формы с углом 80°. Данные пластины оснащены специальным отверстием для крепления и канавками для отвода стружки.
Основные области применения пластин по ГОСТ 19059-80 включают:
-
Обработку плоских поверхностей и уступов, особенно с использованием крупногабаритных фрез.
-
Фрезерование сложных форм, включая наклонные поверхности и углубления, с минимизацией вибрационных нагрузок.
-
Выполнение операций грубой и средней обработки, где требуется эффективное удаление значительных объемов материала.
Пластины данного стандарта широко применяются для обработки крупных деталей из конструкционных сталей и чугуна, таких как зубчатые колеса, корпуса механизмов и другие крупногабаритные элементы.
Основные требования к пластинам по ГОСТ 19059-80
ГОСТ 19059-80 предъявляет строгие требования к характеристикам пластин, включая материалы, размеры и допуски.
Материал и твердость
Пластины изготавливаются из твердых сплавов, выбор которых осуществляется производителем. Стандарт устанавливает минимальные требования к твердости, например, не менее 87,5 HRA, что обеспечивает высокую устойчивость к механическим нагрузкам и предотвращает преждевременный износ.
Геометрические параметры
Размеры пластин должны строго соответствовать установленным допускам. Например, отклонение толщины пластины не должно превышать 0,05 мм. Это требование предотвращает вибрацию инструмента и обеспечивает стабильную работу фрезы.
Канавки для отвода стружки
Канавки на пластинах играют важную роль в обеспечении эффективного отвода стружки, предотвращая её наматывание на режущую кромку. Конструкция канавок должна соответствовать установленным параметрам, что обеспечивает оптимальную производительность и долговечность инструмента.
Контроль качества пластин
На этапе приемки пластин проводится тщательная проверка их соответствия требованиям ГОСТ. Основные параметры, подлежащие контролю, включают:
-
Соответствие геометрических размеров и допусков.
-
Проверка угла и радиусов.
-
Оценка состояния канавок для отвода стружки.
-
Контроль маркировки для подтверждения соответствия стандартам.
Сравнительный анализ с другими ГОСТами
Для более полного понимания специфики пластин по ГОСТ 19059-80 целесообразно провести сравнительный анализ с аналогичными стандартами:
-
ГОСТ 19086-80 регулирует производство пластин с углом 90°, которые предназначены для обработки плоских поверхностей и имеют более ограниченную универсальность.
-
ГОСТ 19077-80 устанавливает требования к пластинам с углом 55°, которые эффективны для работы в труднодоступных местах, но подвержены повышенному риску вибраций.
Пластины с углом 80°, регламентированные ГОСТ 19059-80, представляют собой компромиссное решение, обеспечивающее баланс между универсальностью и производительностью.
Рекомендации для специалистов
При использовании пластин по ГОСТ 19059-80 рекомендуется учитывать следующие аспекты:
-
При заказе пластин необходимо указывать не только стандарт, но и марку сплава для обеспечения соответствия инструмента специфическим требованиям производства.
-
Проверка твердости пластин является обязательной процедурой для подтверждения их качества.
-
Пластины не предназначены для тонкой обработки, их основное назначение — выполнение операций, связанных с удалением значительных объемов материала.
-
В случае износа одной из сторон пластины, её можно использовать в перевернутом положении для продления срока службы инструмента.
ГОСТ 19059-80 является важным нормативным документом, обеспечивающим высокое качество и эффективность операций фрезерования. Правильное применение пластин, соответствующих данному стандарту, позволяет оптимизировать производственный процесс, снизить затраты и повысить качество выпускаемой продукции.
