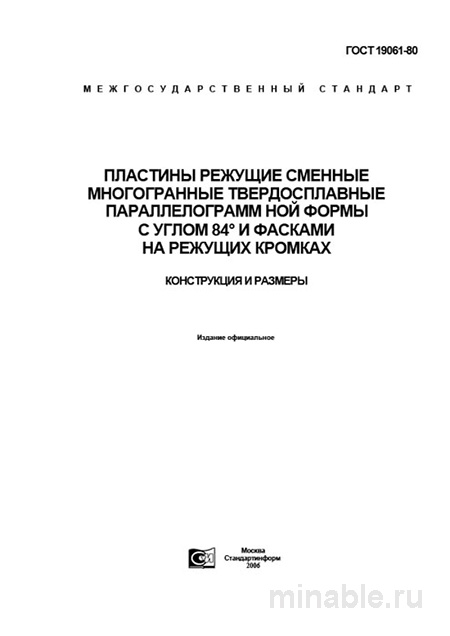

Обзор стандарта ГОСТ 19061-80: Техническое описание
В машиностроении ключевую роль играет правильный выбор инструмента для резки металла. Сменные многогранные пластины для токарных и фрезерных станков являются основой для обеспечения эффективной и качественной обработки. Стандарт ГОСТ 19061-80 регламентирует один из таких инструментов — многогранные пластины в форме параллелограмма с углом 84°, предназначенные для обработки различных материалов.
Назначение и область применения пластин по ГОСТ 19061-80
Данный стандарт описывает твердосплавные пластины с двумя режущими кромками, выполненные в форме параллелограмма с угловым профилем 84°. Эта геометрическая конфигурация обеспечивает высокую прочность и эффективность при резании.
Пластины по ГОСТ 19061-80 предназначены для обработки различных типов металлов, включая сталь, чугун и цветные металлы. Они применяются для выполнения операций грубой обработки, где требуется значительное удаление материала за один проход. Угол 84° способствует увеличению стойкости инструмента и обеспечивает эффективное удаление стружки.
Эти пластины также используются в условиях ограниченного доступа, где другие типы инструментов могут повредить обработанную поверхность.
Основные технические характеристики пластин
ГОСТ 19061-80 детально описывает конструктивные параметры пластин, включая:
-
Габаритные размеры: длину, ширину, толщину и диаметр отверстия под крепежный элемент.
-
Фаски: скосы на режущих кромках, обеспечивающие повышенную прочность и устойчивость к нагрузкам.
Выбор конкретных марок твердосплавных материалов для изготовления пластин зависит от типа обрабатываемого материала. Например, для чугуна и цветных металлов используются одни марки, а для стали — другие.
Контроль качества пластин
При поступлении пластин на производственную площадку проводится их проверка на соответствие требованиям стандарта:
-
Визуальный осмотр: выявление дефектов, таких как трещины или сколы.
-
Измерение геометрических параметров: проверка точности размеров, включая толщину, длину и ширину.
-
Контроль состояния отверстий: оценка гладкости и соответствия диаметру крепежного элемента.
-
Проверка маркировки: подтверждение наличия и правильности нанесения маркировки на каждой пластине.
Сравнение с альтернативными стандартами
Существуют другие стандарты, регулирующие параметры пластин с различными угловыми профилями, такими как 80° и 90°.
-
Угол 84°: оптимально подходит для операций грубой обработки и работы в условиях ограниченного доступа.
-
Угол 80°: характеризуется универсальностью, но меньшей прочностью по сравнению с пластинами 84°.
-
Угол 90°: обладает высокой прочностью, но меньшей гибкостью в настройке.
Рекомендации для технологов и специалистов по закупкам
При подборе пластин необходимо учитывать следующие аспекты:
-
Детализация технических характеристик: указание размеров, марки сплава и других параметров, например, ГОСТ 19061-80-Т5К10.
-
Материалы для жаропрочных и нержавеющих сталей: предпочтение следует отдавать пластинам с современными покрытиями, повышающими их износостойкость.
-
Экономический аспект: пластины с углом 84° имеют только две режущие кромки, что может влиять на их стоимость.
Важно также правильно настроить станок, учитывая угол в плане державки, который должен соответствовать геометрии используемой пластины.
Заключение
ГОСТ 19061-80 представляет собой важный нормативный документ, регламентирующий характеристики твердосплавных пластин. Понимание и соблюдение требований стандарта позволяет повысить качество обработки, обеспечить долговечность инструмента и оптимизировать производственные процессы.
