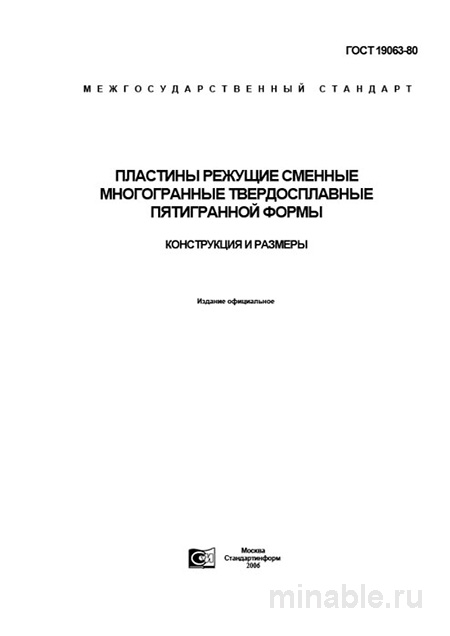

ГОСТ 19063-80: Режущие пластины - Комплексный разбор и описание

Обзор стандарта ГОСТ 19063-80: Пластины с пятью гранями для резки

В машиностроении правильный выбор инструментов для резки является ключевым фактором эффективности производственного процесса. Стандарт ГОСТ 19063-80 регламентирует использование специальных пластин с пятью гранями, которые обеспечивают высокую производительность и долговечность при работе с различными материалами. Несмотря на то, что данный стандарт был разработан достаточно давно, его положения остаются актуальными и востребованными в современных условиях. В данном обзоре, основанном на практическом опыте работы с указанными инструментами, будут рассмотрены основные характеристики пластин, критерии их выбора и особенности эксплуатации.

Назначение пластин с пятью гранями

Пластины, имеющие пять режущих кромок, предназначены для обработки материалов с высокой твёрдостью и прочностью, таких как сталь, чугун, цветные металлы и их сплавы. Основное преимущество таких пластин заключается в увеличении срока службы инструмента за счёт большего количества режущих кромок, что снижает частоту замены и повышает экономическую эффективность производственного процесса.

Пластины с пятью гранями особенно эффективны при выполнении операций, требующих высокой точности и качества обработки, например, при обработке пазов, канавок и сложных геометрических форм. Их конструкция способствует снижению вибрации во время работы, что обеспечивает стабильность и надёжность процесса резания.

Технические характеристики пластин

Стандарт ГОСТ 19063-80 устанавливает требования к форме, размерам и материалам пластин. Рассмотрим основные аспекты:

Форма и размеры

В зависимости от конструктивных особенностей, пластины могут быть разделены на два типа:

• Тип 1: пластины без специальных канавок для отвода стружки. Применяются для обработки материалов, образующих мелкую стружку, например, чугуна.

• Тип 2: пластины с канавками для отвода стружки. Используются при обработке материалов, образующих длинную стружку, например, стали.

Размеры пластин должны строго соответствовать требованиям стандарта, что обеспечивает их надёжное крепление в режущем инструменте и предотвращает возникновение дефектов в процессе обработки.

Материалы

Пластины изготавливаются из твёрдых сплавов, которые подразделяются на две основные группы:

• Сплавы для обработки чугуна, цветных металлов и других материалов (например, группы ВК, ВОК).

• Сплавы для обработки стали (например, группы ТК, ТТК).

Каждая пластина должна иметь чёткую маркировку, указывающую на тип и состав используемого сплава. Отсутствие маркировки свидетельствует о несоответствии продукции требованиям стандарта и возможном низком качестве материала.

Контроль качества пластин

Оценка качества пластин включает в себя комплексный подход, включающий визуальный осмотр, измерение геометрических параметров, проверку твёрдости и анализ маркировки:

1. Визуальный осмотр на наличие дефектов, таких как трещины, сколы или повреждения поверхности.

2. Измерение размеров с использованием специализированных измерительных инструментов, соответствующих требованиям ГОСТ.

3. Определение твёрдости пластин с помощью методов неразрушающего контроля.

4. Проверка чёткости и правильности маркировки, подтверждающей соответствие продукции требованиям стандарта.

Особое внимание следует уделить состоянию пластин после транспортировки, так как они могут подвергаться механическим повреждениям.

Сравнение с альтернативными типами пластин

Пластины с пятью гранями представляют собой один из множества типов режущих пластин, используемых в машиностроении. Для более полного понимания их преимуществ и недостатков, рассмотрим их сравнение с треугольными и квадратными пластинами:

/ Тип пластины / Количество режущих кромок / Преимущества / Недостатки / /--------------/----------------------------/---------------/------------/ / Пятигранные / 5 / Меньшая вибрация, повышенная точность при обработке сложных форм / Более высокая стоимость / / Треугольные / 3 (или 6 при переточке) / Универсальность применения, возможность использования для различных материалов / Более быстрый износ режущих кромок / / Квадратные / 4 (или 8 при переточке) / Подходят для выполнения грубых операций, высокая устойчивость к износу / Меньшее количество режущих кромок снижает эффективность при обработке сложных форм /

Рекомендации по эксплуатации

Для обеспечения максимальной производительности и долговечности пластин с пятью гранями необходимо соблюдать следующие рекомендации:

1. Использовать пластины в соответствии с их назначением, учитывая особенности обрабатываемого материала и требуемую точность обработки.

2. Обеспечить надёжное крепление пластины в державке или режущем инструменте, что исключает риск возникновения вибраций и дефектов.

3. Регулярно проводить визуальный осмотр и контроль качества пластин, что позволяет своевременно выявлять и устранять возможные дефекты.

Рекомендации по выбору пластин

При выборе пластин с пятью гранями следует учитывать следующие факторы:

1. Соответствие типа и размера пластины требованиям конкретного производственного процесса.

2. Использование материалов, соответствующих стандартам качества и обеспечивающих необходимую износостойкость.

3. Наличие всех необходимых инструментов для контроля качества пластин.

4. Получение сертификатов качества от поставщика, подтверждающих соответствие продукции требованиям ГОСТ.

Заключение

Стандарт ГОСТ 19063-80 является важным нормативным документом, регламентирующим производство и эксплуатацию пластин с пятью гранями для резки. Соблюдение требований стандарта позволяет обеспечить высокое качество обработки материалов, повысить производительность и снизить эксплуатационные расходы. Правильный выбор, контроль качества и соблюдение рекомендаций по эксплуатации пластин являются ключевыми факторами успешного применения данного инструмента в машиностроении.
