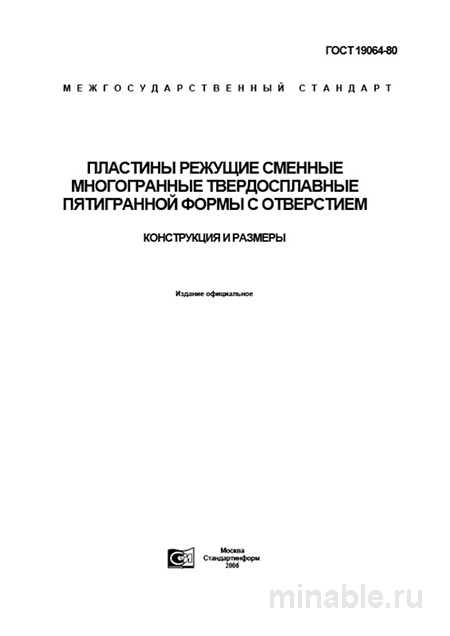

Обзор ГОСТ 19064-80: специальный инструмент для сложных задач в машиностроении
В машиностроительной отрасли выбор инструментов играет ключевую роль в обеспечении эффективности и качества производственных процессов. ГОСТ 19064-80 представляет собой специализированный стандарт, регламентирующий требования к пятигранным сменным пластинам, изготовленным из твердых сплавов. Эти инструменты не являются универсальными и применяются в специфических условиях, где требуются особые эксплуатационные характеристики.
Назначение пятигранных пластин
Основное отличие пятигранных пластин от стандартных инструментов (квадратных, треугольных или ромбических) заключается в наличии пяти режущих кромок. Такая конструкция позволяет эффективно работать в ограниченном пространстве, где необходимо сочетание компактности и высокой жесткости инструмента.
Основные области применения пятигранных пластин включают:
-
Обработку глубоких отверстий в заготовках.
-
Создание канавок большого диаметра.
-
Обработку поверхностей с многочисленными выступами и впадинами.
Преимущество пятигранных пластин заключается не столько в количестве режущих кромок, сколько в геометрии и конструктивных особенностях державки, обеспечивающих оптимальные условия для их использования.
Основные технические характеристики пластин
ГОСТ 19064-80 устанавливает строгие требования к геометрическим параметрам и материалам пластин. Основные характеристики включают:
-
Форму правильного пятиугольника с центральным отверстием для крепления.
-
Угол при вершине, равный 108 градусам.
-
Два основных типа пластин:
-
Без стружкозавивающей канавки, предназначенные для чистовой обработки.
-
С канавкой, используемые для работы с тяжелыми материалами и при ударных нагрузках.
-
Также стандарт регламентирует параметры режущей кромки, обеспечивающие высокую износостойкость и долговечность инструмента.
Материалы изготовления
ГОСТ 19064-80 не конкретизирует марки материалов, однако на практике применяются твердые сплавы, такие как ВК8, ВК6 (для обработки чугуна и цветных металлов) и Т5К10, Т15К6 (для обработки стали). В некоторых случаях, для выполнения особо сложных задач, используются пластины из более прочных материалов с специализированными покрытиями, даже если их геометрия незначительно отличается от стандартной.
Контроль качества пластин
Проверка качества пластин осуществляется в соответствии с установленными стандартами. Основные этапы контроля включают:
-
Измерение твердости пластин с использованием специализированных приборов.
-
Контроль геометрических параметров (длина, ширина, толщина).
-
Визуальный осмотр режущих кромок на наличие дефектов (сколов, трещин).
-
Проверка центровки отверстия для крепления.
-
Оценка качества поверхности на предмет наличия дефектов.
Сравнение со стандартами на другие типы пластин
Для более полного понимания специфики ГОСТ 19064-80 его можно сопоставить с другими стандартами, регламентирующими производство пластин:
/ Параметр / ГОСТ 19064-80 (пятигранные) / ГОСТ 19042-80 (треугольные) / ГОСТ 19086-80 (ромбические 55°) / /-------------------------------------------/-------------------------------/-------------------------------/---------------------------------/ / Основное назначение / Работа в ограниченных условиях / Универсальная обработка / Работа с ударными нагрузками / / Количество режущих кромок / 5 / 6 / 4 / / Прочность пластины / Очень высокая / Средняя / Высокая / / Типичные допуски на размеры / Повышенные / Стандартные / Стандартные / / Универсальность / Низкая / Высокая / Высокая /
Из приведенной таблицы видно, что пятигранные пластины являются специализированным инструментом, предназначенным для выполнения задач, требующих максимальной прочности и жесткости.
Рекомендации по выбору и использованию пластин
При выборе и эксплуатации пятигранных пластин следует учитывать следующие рекомендации:
-
Применение пластин должно быть обосновано спецификой выполняемых операций.
-
В производственном процессе целесообразно использовать различные типы пластин: пятигранные для черновой обработки, стандартные для чистовой.
-
При заказе пластин необходимо указывать их тип, размеры и марку твердого сплава.
-
Важно проверять наличие сертификатов качества и соответствие всех сопроводительных документов установленным требованиям.
-
Упаковка пластин должна обеспечивать их сохранность при транспортировке.
Заключение
ГОСТ 19064-80 играет важную роль в регулировании производства и использования специализированных инструментов для сложных задач в машиностроительной отрасли. Соблюдение требований стандарта позволяет обеспечить высокое качество и надежность инструментов, что способствует повышению эффективности производственных процессов.
