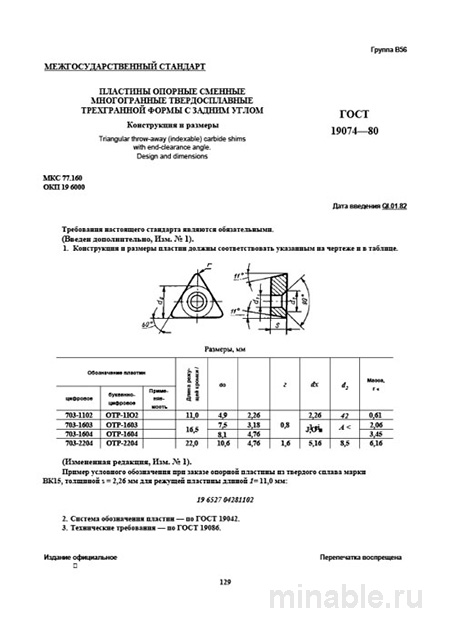

Обзор ГОСТ 19074-80: Практический анализ трехгранных опорных пластин
Стандартизация режущих инструментов играет ключевую роль в обеспечении стабильности и предсказуемости производственных процессов. ГОСТ 19074-80 представляет собой один из таких стандартов, регламентирующих конструктивные особенности деталей, предназначенных для повышения эффективности фрезерования различных материалов. Данные детали, известные как трехгранные опорные пластины, являются важным элементом технологической оснастки и требуют детального анализа с точки зрения их функциональных характеристик, методов контроля качества и практического применения.
Функциональное назначение опорных пластин
Опорные пластины представляют собой специализированные конструктивные элементы, монтируемые на режущие инструменты, такие как фрезы. Их основная функция заключается в обеспечении стабильности и жесткости режущего инструмента в процессе обработки, что минимизирует вибрационные нагрузки и предотвращает смещение фрезы относительно обрабатываемой заготовки. Это особенно актуально при работе с крупными и массивными деталями, а также на станках с недостаточно высокой жесткостью конструкции.
Применение опорных пластин особенно распространено в отраслях тяжелого машиностроения, где требуется высокая точность и качество обработки деталей, используемых в конструкциях транспортных средств, включая машины, поезда и суда.
Конструктивные особенности опорных пластин
Трехгранные опорные пластины характеризуются формой равностороннего треугольника с небольшим скосом режущей кромки (около 11 градусов), что обеспечивает оптимальное прилегание к обрабатываемой поверхности и улучшает условия резания. Все геометрические параметры пластин, включая длину и высоту, стандартизированы и выражены в миллиметрах.
Для изготовления опорных пластин применяются твердые сплавы, обладающие высокой износостойкостью и механической прочностью. Наиболее распространенными являются сплавы группы ВК (вольфрамокобальтовые), обеспечивающие долговечность и надежность инструмента в условиях интенсивной эксплуатации.
Методы контроля качества опорных пластин
Процесс контроля качества новых партий опорных пластин включает несколько этапов. Первоначально проводится визуальный осмотр на предмет наличия дефектов, таких как трещины, сколы или другие повреждения. Затем осуществляется проверка геометрических параметров и формы пластин с использованием специализированных измерительных инструментов. Особое внимание уделяется оценке плоскостности и прямолинейности поверхности пластин.
Дополнительно проводится измерение твердости материала пластин с использованием твердомеров, что позволяет оценить их эксплуатационные характеристики и предотвратить преждевременный износ.
Сравнительный анализ с другими стандартами
Существуют аналогичные нормативные документы, такие как ГОСТ 25395-90, однако они регламентируют параметры режущих пластин, предназначенных для выполнения операций резания, а не поддержки инструмента. Важно учитывать данное различие при выборе конструктивных элементов для конкретных технологических процессов.
Рекомендации для специалистов и технологов
При использовании опорных пластин рекомендуется соблюдать следующие правила:
-
Обеспечить соответствие геометрических параметров пластин требованиям используемого фрезерного инструмента.
-
При обработке стальных заготовок отдавать предпочтение пластинам с повышенным содержанием кобальта для повышения их износостойкости.
-
Перед монтажом пластин тщательно очистить и подготовить поверхность крепления.
-
Убедиться в отсутствии заусенцев и неровностей в местах установки пластин.
Заключение
ГОСТ 19074-80 является важным нормативным документом, регламентирующим конструктивные особенности трехгранных опорных пластин. Правильное применение данного стандарта способствует повышению качества обработки материалов, снижению износа инструмента и оптимизации производственных процессов.
