Описание

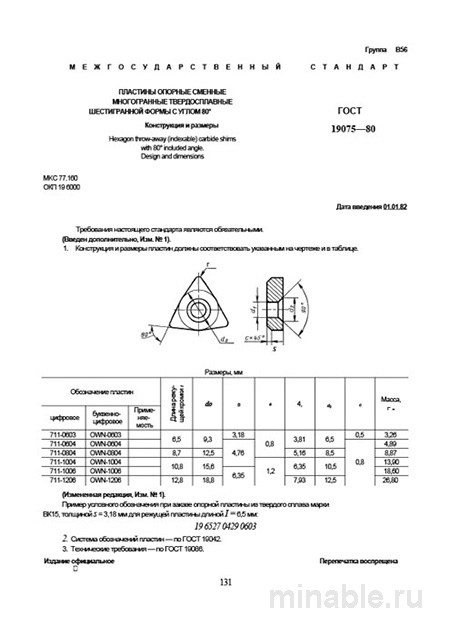

Обзор ГОСТ 19075-80: Надежный инструмент для выполнения тяжелых задач
В машиностроительной отрасли, особенно при производстве единичных или мелкосерийных изделий, крайне важно использовать надежные и предсказуемые инструменты. ГОСТ 19075-80 регламентирует параметры сменных многогранных пластин шестигранной формы с углом при вершине 80°. Этот стандарт, прошедший проверку временем, является одним из наиболее авторитетных в данной области. В данном обзоре мы подробно рассмотрим его основные аспекты, используя профессиональную терминологию, чтобы информация была понятна специалистам.
Назначение и область применения пластин
Сменные многогранные пластины с углом при вершине 80° предназначены для обработки металлических поверхностей на станках. Их конструкция обеспечивает высокую прочность и устойчивость к ударным нагрузкам, что делает их идеальными для выполнения тяжелых задач.
Применение пластин
Данные пластины используются для черновой и получистовой обработки различных материалов, включая сталь, чугун и цветные металлы. Они особенно эффективны при работе с поверхностями, имеющими неровности или корку, так как пластины с острыми углами могут подвергаться быстрому износу в таких условиях.
Основные технические характеристики пластин
ГОСТ 19075-80 строго регламентирует все ключевые параметры пластин, обеспечивая их совместимость с различными типами станков.
Материалы изготовления
Стандарт не определяет конкретную марку твердого сплава, однако на практике чаще всего применяются сплавы группы ВК (для обработки чугуна и цветных металлов) и сплавы группы ТТК (для обработки стали). Важно, чтобы на каждой пластине была указана марка твердого сплава, класс точности и тип покрытия (при его наличии).
Основные размеры
-
Вписанный диаметр: определяет размер пластины и глубину резания. Стандартные размеры включают 12,7 мм, 15,875 мм, 19,05 мм и 25,4 мм.
-
Толщина пластины: данный параметр влияет на ее прочностные характеристики.
-
Высота установки: необходима для обеспечения правильной фиксации пластины на станке.
-
Угол при вершине: составляет 80° и является ключевым отличием данных пластин от других типов.
-
Радиус при вершине: для выполнения черновой обработки рекомендуется использовать пластины с увеличенным радиусом (0,8-1,2 мм), что способствует их более длительному сроку службы.
Контроль качества при приемке
-
Внешний осмотр: проверка на наличие дефектов, таких как заусенцы, трещины и сколы, а также оценка качества заточки.
-
Измерение размеров: подтверждение соответствия геометрических параметров установленным стандартам.
-
Проверка биения: обеспечение плотного прилегания пластины к станку.
-
Точность угла: измерение фактического угла при вершине для соответствия требованиям стандарта.
Сравнительный анализ с другими типами пластин
На рынке представлены различные типы сменных многогранных пластин, включая квадратные (90°) и ромбические (55° и 35°). Каждый из них имеет свои особенности:
-
ГОСТ 19075-80 (шестигранная, 80°): предназначен для выполнения тяжелых работ, но не рекомендуется для чистовой обработки.
-
ГОСТ 2209-82 (квадратная, 90°): универсальная пластина, применяемая для широкого спектра задач.
-
ГОСТ 25395-90 (ромбическая, 55° и 35°): используется для выполнения чистовой обработки и создания сложных геометрических форм.
Рекомендации по выбору и эксплуатации
-
При приобретении: необходимо указывать марку твердого сплава, тип покрытия и класс точности пластины.
-
При приемке: рекомендуется вскрывать несколько упаковок из партии для проведения визуального и измерительного контроля.
-
На станке: следует обеспечивать правильное позиционирование пластины в соответствии с техническими требованиями.
-
В процессе эксплуатации: не рекомендуется производить заточку пластин в условиях цеха, так как это может привести к снижению их эксплуатационных характеристик. Пластина должна использоваться как одноразовый инструмент.
Заключение
ГОСТ 19075-80 представляет собой надежный стандарт, предназначенный для выполнения тяжелых задач в машиностроительной отрасли. Его применение обеспечивает высокое качество обработки и минимизирует риск возникновения дефектов продукции.
