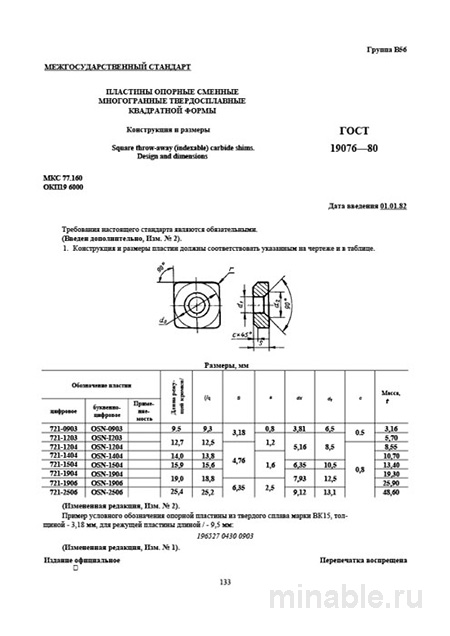

Обзор стандарта ГОСТ 19076-80: формализованный анализ
При изготовлении деталей на станках особое значение имеет корректный выбор и использование режущего инструмента. Сменные многогранные пластины (СМП), регламентируемые стандартом ГОСТ 19076-80, играют важную роль в обеспечении качества обработки. Данный стандарт, действующий на протяжении многих лет, сохраняет свою актуальность в странах бывшего СССР. Настоящий обзор направлен на разъяснение положений стандарта, его применения и ключевых аспектов, требующих внимания.
Назначение квадратных опорных пластин
Стандарт ГОСТ 19076-80 описывает квадратные пластины из твердых сплавов, предназначенные для обработки деталей на станках. Опорная поверхность пластин обеспечивает их устойчивость и фиксацию, что особенно важно при обработке сложных конструктивных элементов.
Эти пластины широко применяются для чистовой и получистовой обработки различных материалов, включая сталь, чугун и цветные металлы. Квадратная форма пластин позволяет использовать восемь режущих кромок, что обеспечивает высокую эффективность и экономичность их применения. На практике они часто используются в серийном производстве для обработки сложных поверхностей, подрезки углов и торцов.
Технические требования стандарта
Стандарт устанавливает строгие требования к материалам, размерам и допускам пластин, что гарантирует их взаимозаменяемость и соответствие заданным параметрам.
Материалы изготовления
Пластины изготавливаются из твердых сплавов, обладающих высокой износостойкостью. Наиболее распространенные материалы включают:
-
ВК8 – для обработки чугуна, цветных металлов и других материалов.
-
Т5К10, Т15К6 – для обработки стали.
Выбор материала определяется типом обрабатываемого материала и скоростью резания.
Конструкция пластин
Существуют два основных типа пластин:
-
С плоской опорной поверхностью и канавкой для отвода стружки.
-
С плоской опорной поверхностью без канавки.
Ключевыми размерами пластин являются длина стороны квадрата (S) и высота (h), а также диаметр отверстия под крепежный винт. Точность этих параметров критически важна для обеспечения надежной фиксации и предотвращения преждевременного износа.
Геометрия пластины может быть с положительным или отрицательным углом наклона, что влияет на ее прочность и характеристики резания.
Контроль качества пластин
При поступлении партии пластин необходимо провести их проверку на соответствие установленным требованиям. Основные этапы контроля включают:
-
Визуальный осмотр на наличие дефектов, таких как трещины, сколы или заусенцы, особенно вокруг отверстия под винт.
-
Измерение геометрических параметров:
-
Высоты пластины (h) и центровки отверстия под винт.
-
Радиуса при вершине пластины с использованием специализированных шаблонов.
-
Плоскостности опорной поверхности для обеспечения плотного прилегания к державке и минимизации вибраций.
-
-
Контроль твердости пластины для подтверждения ее прочностных характеристик.
Сравнительный анализ с другими стандартами
Для более полного понимания особенностей стандарта ГОСТ 19076-80 целесообразно провести его сравнение с аналогичными стандартами:
/ Параметр / ГОСТ 19076-80 (опорные квадратные) / ГОСТ 2209-82 (безопорные квадратные) / ГОСТ 25395-90 (опорные треугольные) / /--------------------------------------------/----------------------------------/------------------------------------/------------------------------------/ / Назначение / Для тяжелых условий, требующих жесткости (торцевание, подрезка) / Для чистовой обработки без значительных нагрузок / Для универсальной обработки с хорошим доступом к зоне резания / / Конструкция / С опорной поверхностью / Без опорной поверхности / С опорной поверхностью / / Количество режущих кромок / 8 / 8 / 6 / / Стойкость и уровень вибраций / Очень высокая / Средний / Высокий / / Допуски на размеры / Повышенные на опорную поверхность и высоту / Стандартные / Повышенные на опорную поверхность /
Согласно таблице, квадратные опорные пластины (ГОСТ 19076-80) предпочтительны для тяжелых условий эксплуатации, где требуется высокая жесткость и устойчивость. Треугольные пластины (ГОСТ 25395-90), напротив, обеспечивают универсальность и доступность к зоне резания.
Рекомендации по работе с пластинами
При работе с сменными многогранными пластинами рекомендуется придерживаться следующих рекомендаций:
При выборе:
-
Указывать в заказе не только размеры пластины, но и тип конструкции (с опорной поверхностью или без), а также состав материала.
-
Запрашивать у поставщика паспорт качества с результатами проверки твердости и геометрических параметров пластин.
При приемке:
-
Использовать измерительные инструменты, такие как микрометр, нутромер и шаблоны, для проверки параметров пластин.
-
Проверять не менее 5-10 пластин из разных упаковок для подтверждения их однородности.
-
Обращать внимание на чистоту и отсутствие заусенцев в отверстии под винт.
При эксплуатации:
-
Обеспечивать чистоту рабочей поверхности перед установкой пластины.
-
Осуществлять затяжку крепежного винта с соблюдением рекомендуемого усилия для предотвращения поломок или вибраций.
Заключение
Стандарт ГОСТ 19076-80 представляет собой надежный нормативный документ, регламентирующий производство квадратных опорных пластин из твердых сплавов. Правильное понимание и применение данного стандарта способствует выбору качественных пластин, их проверке и эффективному использованию в производственном процессе. Это особенно важно для обеспечения высокого уровня точности и производительности обработки, а также предотвращения возможных дефектов и потерь.
