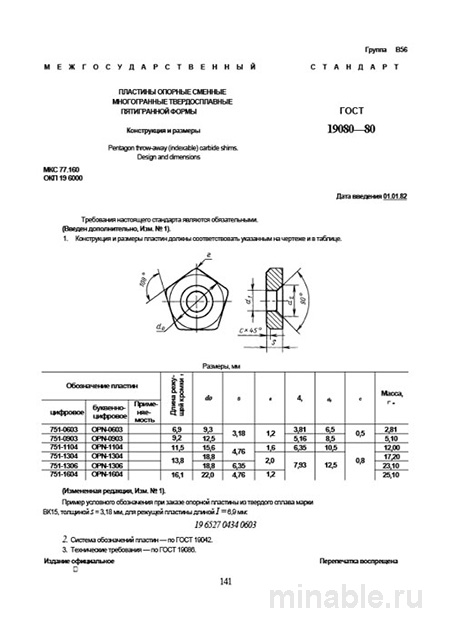

ГОСТ 19080-80: Пластины опорные - Разбор и Описание

Обзор ГОСТ 19080-80: Пятигранные опорные пластины

В машиностроительной отрасли, особенно в условиях крупносерийного производства, критически важными являются не только характеристики режущего инструмента, но и специализированные детали, обеспечивающие его корректную и стабильную работу. ГОСТ 19080-80 регламентирует параметры и требования к пятигранным опорным пластинам, которые играют ключевую роль в поддержании эксплуатационных характеристик режущего инструмента и оборудования. Несмотря на то что данный стандарт был принят достаточно давно, он продолжает оставаться актуальным для многих производственных предприятий. В данном обзоре представлены основные положения и требования ГОСТ 19080-80, а также даны рекомендации по их применению.

Назначение опорных пластин

Пятигранные опорные пластины используются в качестве установочных элементов для режущих пластин на металлорежущих станках. Их основная функция заключается в обеспечении равномерного распределения нагрузок, возникающих в процессе обработки материалов, что способствует предотвращению износа режущего инструмента и оборудования. Пятиугольная форма пластин позволяет использовать их с пяти различных граней, что повышает универсальность и эффективность их применения.

Основные положения стандарта

Стандарт ГОСТ 19080-80 определяет требования к материалам, размерам и форме опорных пластин. Пластины изготавливаются из твердых сплавов, таких как ВК8 или ВК6, которые обладают высокой прочностью и износостойкостью.

Технические характеристики:

• Толщина пластин варьируется от 6 до 10 мм в зависимости от их типоразмера.

• Диаметр центрального отверстия предназначен для установки крепежных винтов.

• Все углы пластин должны быть выполнены с точностью 108°, что обеспечивает их корректную установку и эксплуатацию.

Контроль качества

При поступлении опорных пластин на предприятие необходимо провести проверку их соответствия требованиям стандарта. Основные параметры, подлежащие контролю, включают:

1. Маркировка: На каждой пластине должна быть указана марка сплава, размер и, при необходимости, дополнительные технические характеристики. Отсутствие маркировки является основанием для отказа от использования пластины.

2. Толщина: Измеряется с помощью микрометра или штангенциркуля. Отклонение от номинального значения не должно превышать допустимых пределов.

3. Состояние поверхности: Пластины должны быть без дефектов, таких как сколы, трещины или иные повреждения.

4. Твердость: Определяется с использованием специализированных приборов. Значение твердости должно соответствовать установленным нормам.

Сравнительный анализ с другими типами пластин

Помимо пятигранных опорных пластин, в машиностроении применяются и другие типы установочных элементов, например, квадратные пластины, регламентируемые ГОСТ 26613-85. Выбор между этими типами пластин зависит от конкретных условий эксплуатации.

/ Характеристика / Пятигранные пластины / Квадратные пластины / /----------------/-----------------------/--------------------/ / Назначение / Тяжелые условия эксплуатации, высокие ударные нагрузки / Обычные условия эксплуатации / / Жесткость / Высокая / Средняя / / Количество граней / 5 / 4 / / Совместимость с режущими пластинами / Только с пятигранными / С любым типом режущих пластин / / Допуски / Строгие / Стандартные /

Рекомендации по применению и приобретению

Для специалистов в области металлообработки:

• Не рекомендуется использовать опорные пластины, не соответствующие требованиям ГОСТ 19080-80. Это может привести к снижению качества обработки и увеличению риска поломок оборудования.

• Важно поддерживать чистоту рабочего места и оборудования, чтобы исключить негативное влияние загрязнений на эксплуатационные характеристики пластин.

• При затяжке крепежных винтов необходимо использовать динамометрический ключ, чтобы избежать чрезмерного усилия, которое может привести к деформации или разрушению пластины.

Для покупателей:

• Приобретаемые пластины должны быть заказаны с полным обозначением, включающим марку сплава, размер и другие технические характеристики.

• При покупке необходимо проверять наличие сертификатов качества, подтверждающих соответствие продукции требованиям ГОСТ.

• Рекомендуется приобретать опорные пластины у проверенных производителей, которые обеспечивают надежную маркировку и соответствие продукции установленным стандартам.

Заключение

ГОСТ 19080-80 является важным нормативным документом, регламентирующим параметры и требования к пятигранным опорным пластинам. Соблюдение положений данного стандарта позволяет обеспечить надежность и безопасность эксплуатации металлорежущего оборудования, а также повысить эффективность производственных процессов.
