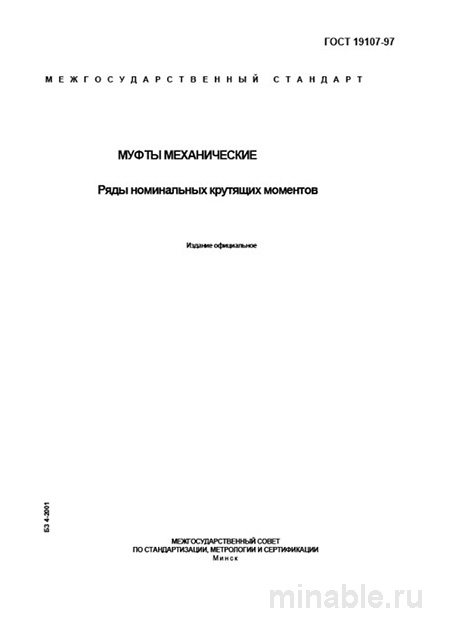

Обзор ГОСТ 19107-97: Практический инструмент для инженеров
Стандартизация является ключевым элементом в обеспечении эффективности и экономичности производственных процессов. В области технических устройств ГОСТ 19107-97 представляет собой важный нормативный документ, который зачастую недооценивается. Как высококвалифицированный инженер, я убежден, что данный стандарт играет существенную роль в обеспечении корректной работы оборудования, его ремонтопригодности и долговечности.
Цель и назначение стандарта
Основной задачей ГОСТ 19107-97 является унификация значений крутящего момента для различных типов технических муфт. Крутящий момент представляет собой силу, с которой муфта передает вращательное движение. Стандарт устанавливает диапазон значений крутящего момента от 0.63 до 125000 Н·м, что способствует единообразию в технических характеристиках и предотвращает возможные недоразумения между производителями и потребителями.
Стандарт охватывает следующие типы муфт:
-
Эластичные муфты (например, с резиновой оболочкой, с пальцами и дисками)
-
Жесткие муфты (которые не имеют возможности углового перемещения, с фланцами, втулками и пальцами)
-
Сцепные муфты (которые могут соединяться и разъединяться, включая муфты с дисками и фрикционами)
-
Саморегулирующиеся муфты (например, обгонные или предохранительные, которые автоматически останавливаются при превышении допустимой нагрузки)
Основные требования и их интерпретация
ГОСТ 19107-97 не регламентирует материалы или конструкцию муфт, а фокусируется исключительно на значениях крутящего момента. Эти значения разработаны по определенной схеме, что облегчает их использование и сопоставление.
Стандарт предусматривает два ряда значений крутящего момента:
-
Основной ряд (R 10): Применяется для большинства стандартных муфт, производимых серийно.
-
Дополнительный ряд (R 20): Используется для специализированных муфт, требующих повышенной точности значений.
Важно отметить, что значение крутящего момента, указанное на муфте, является максимальным значением, которое муфта может передавать при нормальных условиях эксплуатации. Для реальных условий эксплуатации необходимо учитывать дополнительные факторы, которые могут привести к увеличению нагрузки.
Методы контроля качества муфт
Хотя ГОСТ 19107-97 не содержит детальных инструкций по проверке муфт, он предоставляет ключевые параметры, которые необходимо учитывать при оценке качества. При проверке муфт следует обращать внимание на:
-
Маркировку: На корпусе муфты должна быть четко указана величина крутящего момента, соответствующая одному из значений, установленных стандартом.
-
Паспорт: В технической документации на муфту должно быть четко указано значение крутящего момента.
-
Внешний осмотр: Необходимо провести визуальный контроль на наличие дефектов, таких как трещины, неровности или повреждения. Также следует проверить правильность сопряжения всех компонентов муфты.
Сравнительный анализ с другими стандартами
ГОСТ 19107-97 представляет собой базовый нормативный документ, который не детализирует конструкцию или технологию производства муфт. В отличие от него, другие стандарты могут содержать более специфические требования к конкретным типам муфт.
/ Параметр / ГОСТ 19107-97 / ГОСТ Р 50892-96 (Муфты упругие втулочно-пальцевые) / ГОСТ Р 50371-92 (Муфты фрикционные) / /-------------------------/----------------------------------/--------------------------------------------------/------------------------------------/ / Основное назначение / Установление единого ряда крутящих моментов / Технические требования к упругим втулочно-пальцевым муфтам / Технические условия на фрикционные муфты / / Регламентируемые параметры / Крутящий момент (ряд значений) / Конструкция, размеры, материалы, момент инерции, методика испытаний / Конструкция, материалы, требования к фрикционным накладкам, теплостойкость / / Допуски и посадки / Не устанавливает / Устанавливает поля допусков / Устанавливает допуски / / Методы контроля / Не описывает / Детально описывает методы испытаний / Включает испытания на износостойкость /
Рекомендации для инженеров и специалистов по закупкам
Для эффективного использования ГОСТ 19107-97 рекомендуется придерживаться следующих рекомендаций:
-
При выборе муфты предпочтительно использовать значения из основного ряда (R 10), если отсутствуют специфические требования. Это способствует упрощению поиска и приобретения муфты на рынке.
-
При оформлении заказа на муфту необходимо указывать тип муфты, диаметр и значение крутящего момента в соответствии с ГОСТ 19107-97. Это минимизирует риск недоразумений с поставщиками.
-
При проверке качества муфт следует не ограничиваться только технической документацией. Важно также провести визуальный осмотр и оценить прочность и надежность компонентов муфты.
-
При замене муфты на аналогичную продукцию другого производителя необходимо удостовериться, что момент инерции нового изделия не значительно отличается от момента инерции заменяемой муфты. Это обеспечит корректную работу приводного механизма.
Заключение
ГОСТ 19107-97 является важным нормативным документом, который способствует стандартизации муфт, упрощает процесс их выбора и замены, а также повышает надежность и долговечность оборудования. Знание и применение данного стандарта является показателем высокого уровня профессионализма в области инженерного проектирования и эксплуатации технических систем.
