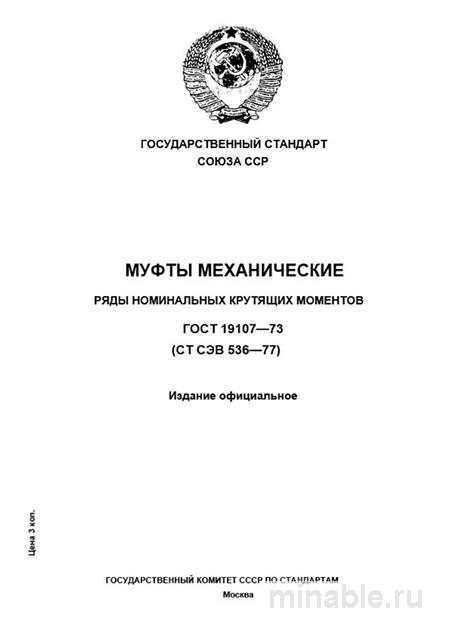

Обзор стандарта ГОСТ 19107-73: Номинальное значение крутящего момента как ключевой фактор надежности приводов
При рассмотрении вопроса о надежности механических систем и оборудования необходимо учитывать комплекс конструктивных элементов, обеспечивающих их функционирование. Одним из таких элементов является муфта, предназначенная для соединения различных компонентов системы и передачи крутящего момента. ГОСТ 19107-73 представляет собой нормативный документ, регламентирующий параметры муфт, что способствует их унификации и повышению надежности.
Цели и задачи стандарта
Основная цель стандарта заключается в установлении унифицированных значений крутящего момента для различных типов муфт. Данная норма имеет критическое значение для обеспечения прочности и долговечности муфт, а также для корректного выбора материалов и конструктивных параметров при их проектировании.
Стандарт распространяется на все виды муфт, предназначенные для соединения валов и передачи крутящего момента, включая муфты с резиновыми элементами, зубчатые муфты, кулачковые муфты и другие. Значения крутящего момента, указанные в стандарте, используются при разработке технической документации на муфты и в процессе проектирования машин и механизмов.
Следует отметить, что номинальное значение крутящего момента не является предельной величиной, которую может выдержать муфта. Оно представляет собой параметр, характеризующий способность муфты передавать крутящий момент в течение длительного времени при нормальных условиях эксплуатации. Для учета возможных ударных нагрузок, вибраций и других факторов, влияющих на работу муфты, используются дополнительные коэффициенты.
Основные требования стандарта
ГОСТ 19107-73 включает в себя четыре списка стандартных значений крутящего момента, выраженных в ньютон-метрах:
-
Первый список: 1; 2; 4; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630; 1000 и последующие значения, кратные 1000.
-
Второй список: 1,25; 2,5; 5; 8; 12,5; 20; 31,5; 50; 80; 125; 200; 315; 500; 800; 1250 и последующие значения, кратные 1250.
-
Третий список: 1,6; 3,15; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630; 1000 и последующие значения, кратные 1000.
-
Четвертый список: 3,15; 6,3; 12,5; 25; 50; 100; 200; 400; 800; 1600; 3150 и последующие значения, кратные 3150.
Наиболее часто используется первый список значений. Остальные списки применяются в специализированных случаях, например, при необходимости сохранения совместимости с ранее выпущенными изделиями или при использовании конкретных типоразмеров.
Стандарт не регламентирует материалы, из которых должны изготавливаться муфты. Выбор материалов осуществляется на основании других нормативных документов и технических условий. Однако установление номинального значения крутящего момента позволяет обоснованно подойти к выбору материалов, обеспечивая их соответствие эксплуатационным требованиям. Например, для муфт, работающих в условиях значительных ударных нагрузок, рекомендуется использовать материалы с высокой механической прочностью и ударной вязкостью.
Контроль качества муфт
При оценке качества муфт проводится комплексный анализ, включающий проверку соответствия номинального значения крутящего момента, указанного на изделии, паспортным данным. Кроме того, осуществляется контроль геометрических параметров, таких как размеры посадочных отверстий, а также проверка отсутствия дефектов литья и механических повреждений.
В процессе контроля часто выявляются несоответствия размеров посадочных отверстий, что может привести к проблемам совместимости с сопрягаемыми элементами и, как следствие, к повышенной вибрации и ускоренному износу.
Взаимосвязь с другими стандартами
ГОСТ 19107-73 является основополагающим нормативным документом, определяющим общие требования к муфтам. Для более детальной регламентации конструктивных особенностей различных типов муфт применяются специализированные стандарты.
Например, ГОСТ 21424-93 устанавливает требования к муфтам с резиновыми элементами, а ГОСТ Р 50892-96 регламентирует параметры зубчатых муфт. Эти стандарты также используют значения крутящего момента, установленные ГОСТ 19107-73.
Практические рекомендации для специалистов
При выборе муфт рекомендуется руководствоваться следующими принципами:
-
Производить расчет номинального значения крутящего момента с учетом всех эксплуатационных нагрузок.
-
При оформлении заказа на муфту указывать не только тип изделия, но и расчетное значение крутящего момента.
-
При приемке продукции проверять соответствие номинального значения крутящего момента паспортным данным, а также наличие маркировки и отсутствие дефектов.
-
Хранить муфты в условиях, исключающих воздействие агрессивных сред и механических повреждений, обеспечивая сохранность резиновых элементов в сухом и прохладном месте.
ГОСТ 19107-73 играет важную роль в обеспечении надежности и взаимозаменяемости муфт, используемых в различных отраслях промышленности. Соблюдение требований данного стандарта способствует повышению качества и долговечности механических систем, а также оптимизации процессов их проектирования и эксплуатации.
