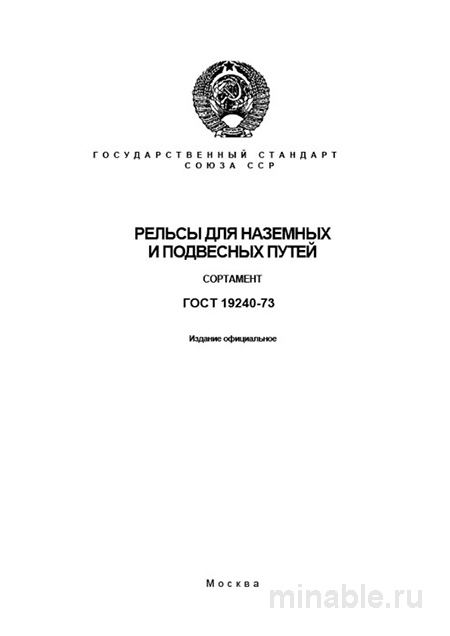

Обзор ГОСТ 19240-73
ГОСТ 19240-73 регламентирует требования к крановым рельсам, предназначенным для перемещения грузов внутри промышленных предприятий и складских комплексов. Данный стандарт отличается от нормативных документов, регулирующих железнодорожные рельсы, поскольку устанавливает специфические параметры для рельсов, используемых с подъемно-транспортным оборудованием, таким как мостовые, козловые и портальные краны, а также подвесные пути.
Назначение стандарта
Цель ГОСТ 19240-73 заключается в обеспечении выбора оптимальных рельсов для транспортировки грузов в пределах промышленных объектов. Стандарт классифицирует рельсы на два основных типа:
-
Наземные рельсы (РП): предназначены для использования с мостовыми, козловыми и портальными кранами, передвигающимися по горизонтальной поверхности.
-
Подвесные рельсы (PR): применяются с подвесными кранами, грузовыми тележками и другим оборудованием, подвешенным на рельсовую систему.
Следует отметить, что стандарт регламентирует только геометрические параметры и массу рельсов. Характеристики материалов и прочностные свойства определяются другими нормативными документами.
Основные технические требования
Стандарт включает таблицы с техническими характеристиками рельсов. Основные параметры, на которые следует обратить внимание, включают:
Геометрические параметры
Для наземных рельсов высота профиля варьируется от 50 до 100 мм, а для подвесных рельсов – от 100 до 300 мм (значения указаны в миллиметрах). Каждый тип рельса имеет строго регламентированные размеры, включая высоту головки, ширину подошвы и толщину шейки. Контроль качества рельсов осуществляется с использованием специализированных измерительных инструментов.
Материалы изготовления
Рельсы изготавливаются из углеродистой или низколегированной стали. Твердость стали должна находиться в пределах 190-240 единиц по шкале Бринелля (HB). При приемке рельсов проводится проверка марки стали и твердости для обеспечения их долговечности и надежности.
Процедура проверки рельсов
При поступлении рельсов на предприятие проводится их тщательная проверка. Основные этапы контроля включают:
-
Визуальный осмотр на наличие дефектов:
-
Закаты: поверхностные дефекты в виде вмятин, которые могут привести к разрушению рельса.
-
Плены и трещины: внутренние дефекты, не всегда видимые невооруженным глазом.
-
Риски и задиры: механические повреждения поверхности рельса.
-
Кривизна: проверка на отсутствие значительных изгибов рельса.
-
-
Измерение геометрических параметров:
-
Контроль ширины головки и высоты рельса с использованием шаблонов.
-
Проверка однородности размеров по всей длине рельса.
-
Сравнение с другими стандартами
Для более полного понимания различий между крановыми рельсами и другими типами рельсов, ниже представлено их сравнение по ключевым параметрам:
/ Параметр / Крановые рельсы (ГОСТ 19240-73) / Железнодорожные рельсы (ГОСТ Р 51685-2013) / Шахтные рельсы (ГОСТ 5876-82) / /---------------------------------/----------------------------------------------------------------/-------------------------------------------------------------------/---------------------------------------------------------------------/ / Назначение / Для мостовых, козловых и портальных кранов / Для железнодорожного транспорта / Для шахт и транспортных систем / / Высота профиля (мм) / 50-100 / 150-192 / 65-107 / / Материал изготовления / Углеродистая или низколегированная сталь / Высокоуглеродистая сталь / Углеродистая сталь / / Основные требования / Точность размеров и твердость / Точность размеров и прочность / Простота и надежность конструкции /
Рекомендации для специалистов
При работе с крановыми рельсами рекомендуется учитывать следующие аспекты:
-
При заказе рельсов необходимо указывать их тип, а также всю сопутствующую документацию для предотвращения возможных недоразумений с поставщиком.
-
Во время приемки рельсов следует использовать специализированные шаблоны для проверки их геометрических параметров. Рекомендуется проводить измерения не менее чем в трех сечениях на каждом рельсе.
-
Для выявления скрытых дефектов рекомендуется запрашивать у поставщика результаты ультразвукового контроля рельсов.
-
Необходимо обеспечить правильное хранение и транспортировку рельсов, укладывая их на деревянные прокладки для предотвращения повреждений.
-
Важно следить за правильной укладкой рельсов, чтобы избежать несоосности стыков, что может привести к ускоренному износу как рельсов, так и кранового оборудования.
Заключение
ГОСТ 19240-73 является важным нормативным документом, обеспечивающим безопасность и долговечность крановых путей. Соблюдение всех требований стандарта и проведение тщательного контроля качества рельсов являются ключевыми факторами для успешного функционирования подъемно-транспортных систем на промышленных предприятиях.
