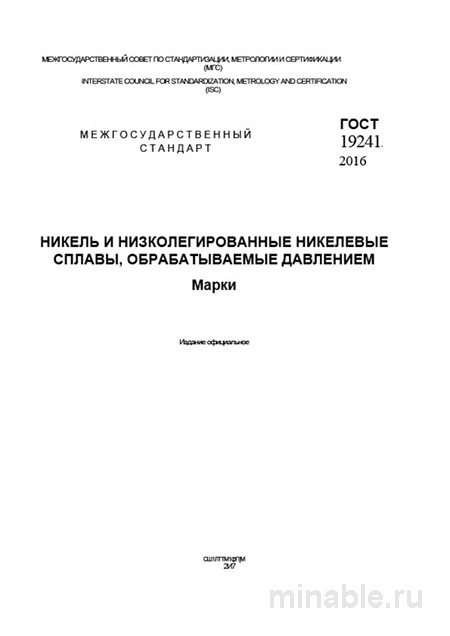

ГОСТ 19241-2016: Никель и низколегированные никелевые сплавы. Комплексный разбор

Обзор ГОСТ 19241-2016: Никель и его сплавы, пригодные для обработки давлением. Классификация и область применения

В машиностроительной отрасли, особенно при производстве химического оборудования, энергетических установок и других специализированных изделий, требуется тщательный подбор материалов, обладающих высокой коррозионной стойкостью и способных выдерживать экстремальные температурные условия. ГОСТ 19241-2016 является ключевым нормативным документом, регламентирующим требования к различным видам изделий из никеля и никелевых сплавов, таким как листы, полосы, трубы и другие конструкционные элементы. В данном обзоре будут рассмотрены основные положения стандарта, классификация сплавов, их свойства и методы контроля качества.

Назначение и область применения ГОСТ 19241-2016

Настоящий стандарт устанавливает требования к физико-химическим и механическим характеристикам никеля и его сплавов, предназначенных для обработки давлением. Эти материалы находят широкое применение в производстве деталей, эксплуатируемых в агрессивных средах (кислотные, щелочные растворы, высокие температуры) и требующих высокой коррозионной стойкости.

Стандарт охватывает сплавы, легированные хромом для повышения окалиностойкости, марганцем и магнием для улучшения обрабатываемости, а также медью, алюминием, вольфрамом и другими элементами для придания специфических свойств. Такие сплавы являются более экономичными по сравнению с высоколегированными материалами, такими как хастеллой или инконель, регламентируемыми другими стандартами, и применяются в случаях, когда требуется повышенная коррозионная стойкость, но использование дорогостоящих сплавов нецелесообразно.

Классификация и свойства сплавов

ГОСТ 19241-2016 описывает несколько марок никелевых сплавов, каждая из которых имеет свои уникальные характеристики и области применения.

1. Марка НП (никель повышенной чистоты):

   • Содержание никеля: не менее 99,5%.

   • Применение: изготовление деталей высокой чистоты, используемых в электронной промышленности и химической аппаратуре.

2. Марка НП1 (никель повышенной чистоты):

   • Содержание никеля: не менее 99,6%.

   • Применение: аналогично марке НП, но используется в более ответственных и требовательных к чистоте изделий.

3. Марка НП2 (никель повышенной чистоты):

   • Содержание никеля: не менее 99,0%.

   • Применение: коррозионностойкие изделия, эксплуатируемые в умеренно агрессивных средах.

4. Марка НП3 (никель повышенной чистоты):

   • Содержание никеля: не менее 98,5%.

   • Применение: детали, требующие повышенной коррозионной стойкости и механической прочности.

5. Марка НП4 (никель повышенной чистоты):

   • Содержание никеля: не менее 98,0%.

   • Применение: изделия общего назначения, требующие хорошей коррозионной стойкости.

6. Марка НМц1 (никель с марганцем):

   • Состав: никель – основа, марганец – до 1%.

   • Применение: анодные сетки, катоды и другие элементы электронных устройств.

7. Марка НМц2 (никель с марганцем):

   • Состав: никель – основа, марганец – до 2%.

   • Применение: изделия, требующие повышенной прочности и коррозионной стойкости.

8. Марка НМц2,5 (никель с марганцем):

   • Состав: никель – основа, марганец – до 2,5%.

   • Применение: детали, эксплуатируемые в условиях повышенной коррозионной активности.

9. Марка НМц5 (никель с марганцем):

   • Состав: никель – основа, марганец – до 5%.

   • Применение: аналогично НМц2,5, но с улучшенными механическими характеристиками.

10. Марка НМцАк1 (никель с марганцем и кремнием):

    • Состав: никель – основа, марганец – до 1%, кремний – до 1%.

    • Применение: изделия, требующие улучшаемой обрабатываемости и коррозионной стойкости.

11. Марка НМцАк2 (никель с марганцем, кремнием и магнием):

    • Состав: никель – основа, марганец – до 2%, кремний – до 2%, магний – до 2%.

    • Применение: аналогично НМцАк1, но с дополнительными улучшениями в обрабатываемости.

Для каждой марки сплава в стандарте указаны точные требования к химическому составу, механическим свойствам (прочность, пластичность, твердость), а также зависимости этих свойств от состояния поставки (мягкий, закаленный) и формы изделия (лист, труба). Например, для листа из сплава НП2 толщиной 5-10 мм минимальное значение предела прочности должно составлять не менее 320 МПа, а относительного удлинения – не менее 30%.

Методы контроля качества

Контроль качества изделий, соответствующих требованиям ГОСТ 19241-2016, включает в себя несколько этапов:

1. Визуальный осмотр и измерение геометрических параметров:

   • Проверка на наличие дефектов (вмятины, царапины, коррозионные повреждения).

   • Измерение размеров с использованием измерительных инструментов (линейки, микрометры, штангенциркули).

2. Анализ сопроводительной документации:

   • Проверка сертификатов соответствия, паспортов химического состава плавки и протоколов заводских испытаний.

3. Химический анализ:

   • Периодическое проведение лабораторных испытаний для подтверждения соответствия химического состава заявленному. Особое внимание уделяется контролю содержания вредных примесей (сера, свинец и др.), которые могут негативно влиять на эксплуатационные характеристики сплава.

4. Механические испытания:

   • Определение предела прочности, относительного удлинения, твердости и других механических характеристик в зависимости от требований стандарта.

Сравнительный анализ с другими стандартами

Для более полного понимания области применения ГОСТ 19241-2016 целесообразно провести его сравнение с другими нормативными документами, регламентирующими свойства никелевых и нержавеющих сплавов.

/ Критерий / ГОСТ 19241-2016 (сплавы на основе никеля) / ГОСТ 5632-2014 (нержавеющие стали и сплавы) / ГОСТ 17738-2016 (жаропрочные сплавы) / /-----------------------------------/---------------------------------------------------------------------------------/-----------------------------------------------------------------------------------/----------------------------------------------------------------------------------/ / Основное назначение / Коррозионная стойкость в агрессивных средах; электротехнические применения. / Коррозионная стойкость; жаропрочность; конструкционные применения. / Жаропрочность; применение при высоких температурах. / / Типичные марки / НП2, НМц2,5 и др. / НЖМц, Х17Г9АН4, ХН38ВТа и др. / ХН65МВ (Хастеллой C), ХН60ВТ (ЭИ868) и др. / / Уровень легирования / Низкий (легирование марганцем, магнием, медью) / Средний и высокий (легирование хромом, молибденом, вольфрамом, титаном, алюминием) / Очень высокий (легирование хромом, молибденом, вольфрамом, кобальтом, титаном, алюминием) / / Стоимость / Умеренная / Высокая / Очень высокая / / Сложность обработки / Средняя (требует остро заточенного инструмента, склонность к налипанию) / Высокая (высокая прочность, склонность к упрочнению, необходимость специальных режимов обработки) / Очень высокая (низкая теплопроводность, сложность механической обработки при высоких температурах) /

Рекомендации для специалистов

При выборе никелевых сплавов для конкретных изделий необходимо учитывать следующие факторы:

1. Химический состав и требуемые свойства: для работы в агрессивных средах предпочтительны сплавы с высоким содержанием никеля (НП2, НМц2,5), а для изделий, требующих высокой прочности и жаропрочности, следует использовать жаропрочные сплавы.

2. Форма и состояние поставки: важно указывать вид детали, её размеры, требуемую форму и состояние поставки (мягкий, закаленный), а также дополнительные требования к поверхности (например, химическое пассивирование).

3. Требования к документации: при заказе необходимо требовать полный комплект сопроводительных документов, включая сертификаты соответствия, паспорта химического состава и протоколы испытаний.

4. Методы контроля качества: при приемке изделий следует проводить визуальный осмотр, измерение геометрических параметров, химический анализ и механические испытания для подтверждения соответствия требованиям стандарта.

ГОСТ 19241-2016 является важным нормативным документом, определяющим требования к никелевым сплавам, применяемым в различных отраслях промышленности. Понимание и правильное применение данного стандарта является необходимым условием для обеспечения высокого качества и надежности изделий, эксплуатируемых в экстремальных условиях.
