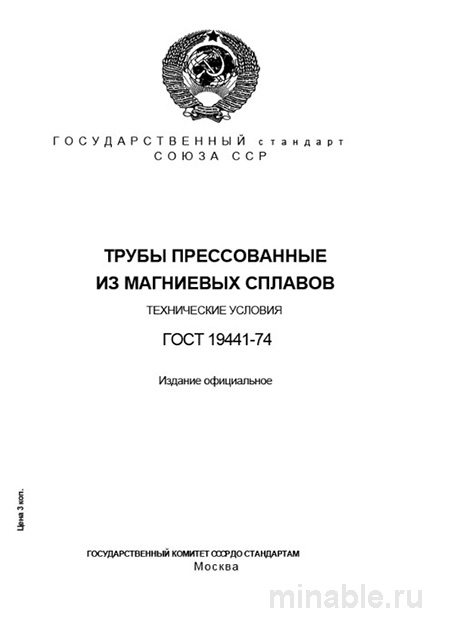

Обзор ГОСТ 19441-74: Регламентация производства прессованных магниевых труб
В отрасли машиностроения, особенно в авиационной и космической промышленности, предъявляются высокие требования к материалам, сочетающим высокую прочность и минимальную массу. Магниевые сплавы, обладая наименьшей плотностью среди конструкционных металлов, идеально соответствуют этим критериям. ГОСТ 19441-74 представляет собой нормативный документ, регламентирующий производство и поставку прессованных труб из вышеуказанных сплавов. В данном обзоре представлены ключевые положения стандарта и рекомендации по его практическому применению.
Назначение стандарта
ГОСТ 19441-74 определяет технические условия для изготовления прессованных труб из магниевых сплавов, которые находят применение в конструкциях, подверженных значительным механическим нагрузкам и требующих минимизации массы. К числу таких конструкций относятся:
-
Элементы авиационных конструкций (фюзеляжи, крылья, элементы шасси)
-
Механизмы управления и системы шасси
-
Оборудование для радиоэлектроники и другие устройства
-
Приборы, функционирующие в условиях повышенных вибрационных нагрузок
Следует отметить, что данный тип труб не предназначен для транспортировки жидкостей и газов, а его основное назначение — обеспечение механической прочности конструкций.
Основные требования стандарта
ГОСТ 19441-74 предъявляет требования к трем ключевым аспектам: выбору материалов, геометрическим параметрам труб и их механическим свойствам.
Выбор материалов
Стандарт регламентирует использование двух основных марок магниевых сплавов: МА5 и МА2-1.
-
МА5 характеризуется высокой прочностью, которая может быть дополнительно повышена путем термической обработки. Данный сплав применяется в конструкциях, требующих максимальной прочности.
-
МА2-1 обладает повышенной коррозионной стойкостью и хорошей свариваемостью, что делает его предпочтительным для изделий, эксплуатируемых в условиях повышенной влажности или требующих сварочных соединений.
Часто заказчики выбирают сплав МА5 без учета условий эксплуатации, что может привести к неоправданным затратам и снижению надежности конструкций. Для ненагруженных или слабонагруженных узлов рекомендуется использовать сплав МА2-1, учитывая его устойчивость к коррозии.
Геометрические параметры
Стандарт устанавливает строгие требования к размерам прессованных труб:
-
Наружный диаметр: от 30 до 250 мм
-
Толщина стенки: от 2,5 до 25 мм
-
Прямолинейность: отклонение от прямолинейности не должно превышать 2 мм на каждый метр длины трубы
При приемке труб осуществляется контроль толщины стенки в нескольких сечениях для обеспечения соответствия установленным нормативам.
Механические свойства
ГОСТ 19441-74 определяет минимальные значения механических характеристик труб:
-
Прочность: трубы должны выдерживать заданные нагрузки без разрушения
-
Пластичность: трубы должны обладать достаточной пластичностью для проведения механической обработки
Например, для труб из сплава МА5 минимальное значение предела прочности на растяжение составляет 275 МПа.
Методы контроля качества
Качество прессованных труб проверяется по следующим этапам:
-
Визуальный осмотр: Трубы подвергаются осмотру на наличие дефектов, таких как трещины, поры, инородные включения и другие несоответствия.
-
Геометрические измерения: Осуществляется контроль размеров труб с использованием специализированных измерительных инструментов.
-
Механические испытания: Образцы труб подвергаются испытаниям на растяжение, сжатие и изгиб для определения их прочностных характеристик.
-
Микроструктурный анализ: С помощью микроскопических исследований проверяется качество структуры сплава, наличие дефектов и соответствие требованиям стандарта.
-
Гидравлические испытания: Трубы подвергаются гидравлическим испытаниям под давлением для выявления скрытых дефектов, таких как микротрещины.
Сравнение с другими типами труб
Нередко возникает вопрос о различиях между прессованными трубами по ГОСТ 19441-74 и алюминиевыми трубами общего назначения. Основное отличие заключается в технологии производства: прессованные магниевые трубы изготавливаются с более жесткими допусками и предназначены для производства тонкостенных деталей, в то время как алюминиевые трубы общего назначения используются для других целей.
Практические рекомендации
При работе с прессованными трубами из магниевых сплавов рекомендуется учитывать следующие аспекты:
При выборе труб:
-
Учитывать условия эксплуатации: для нагруженных конструкций рекомендуется использовать сплав МА5, а для деталей, подверженных воздействию коррозии, — сплав МА2-1.
-
Тщательно указывать в технической документации марку сплава, состояние поставки и дополнительные требования.
При приемке труб:
-
Проводить визуальный осмотр труб на наличие дефектов.
-
Осуществлять контроль геометрических параметров и прямолинейности труб.
-
Запрашивать у поставщика комплект документов, подтверждающих соответствие труб требованиям стандарта.
В процессе производства:
-
Использовать чистые инструменты для обработки магниевых труб во избежание коррозии.
-
Соблюдать режимы механической обработки, исключающие повреждение материала.
ГОСТ 19441-74 является основополагающим нормативным документом, регламентирующим производство прессованных труб из магниевых сплавов. Соблюдение требований стандарта обеспечивает изготовление качественных и надежных изделий, соответствующих высоким стандартам отрасли.
