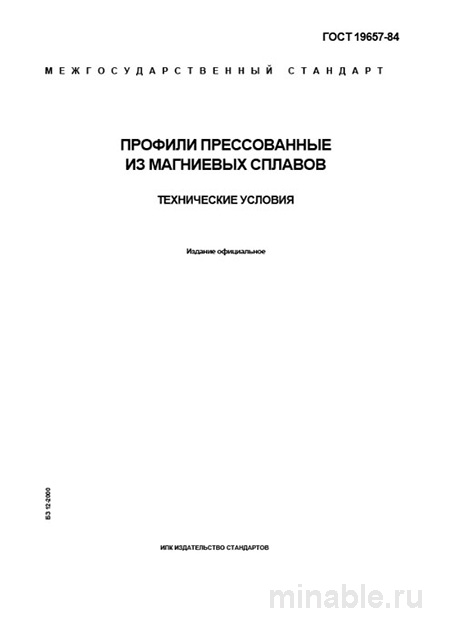

Обзор ГОСТ 19657-84: Практическое руководство
В машиностроительном производстве, где важен каждый элемент конструкции и где надежность играет ключевую роль, магниевые сплавы находят широкое применение. Одним из основополагающих документов, регламентирующих качество этих материалов, является ГОСТ 19657-84. Настоящий стандарт имеет первостепенное значение для специалистов, занимающихся разработкой и производством легких конструкций, в частности, в авиационной, космической, радиоэлектронной и специальной технике. В данном обзоре рассматриваются основные положения и требования ГОСТ 19657-84 с точки зрения их практического применения.
Назначение стандарта
ГОСТ 19657-84 определяет технические условия для прессованных профилей из магниевых сплавов. Стандарт распространяется на серийное и массовое производство изделий, предназначенных для использования в конструкциях, требующих высокой прочности и минимальной массы. В частности, стандарт охватывает профили различных форм, включая простые прутки, полосы и изделия сложной конфигурации с элементами жесткости. Важно отметить, что ГОСТ 19657-84 не распространяется на поковки или изделия, полученные методом штамповки, а касается исключительно прессованных профилей.
Основные положения
Стандарт устанавливает требования к материалам, из которых изготавливаются профили. В частности, регламентируются марки магниевых сплавов, такие как МА2-1, МА5 и МА11, каждая из которых обладает уникальными характеристиками, определяющими область их применения. Например, сплав МА2-1 отличается хорошей свариваемостью и пластичностью, в то время как МА5 характеризуется высокой прочностью.
Механические свойства
В стандарте приведены таблицы с характеристиками механических свойств материалов, которые должны быть обеспечены производителем. Эти характеристики включают предел прочности на разрыв, предел текучести и относительное удлинение при разрыве. Важно учитывать, что механические свойства могут варьироваться в зависимости от толщины стенки профиля. Например, для профилей с более толстыми стенками прочность может быть ниже из-за особенностей технологического процесса прессования.
Геометрия и прямолинейность
ГОСТ 19657-84 также устанавливает требования к геометрическим параметрам профилей, включая толщину стенки, ширину полок и радиусы закруглений. Особое внимание уделяется прямолинейности профилей, что критически важно для обеспечения надежности и долговечности конструкций. Для особо ответственных изделий допускается проведение правки или холодной гибки профилей.
На практике часто возникают сложности при контроле кривизны длинных профилированных изделий. Неправильная методика измерений может привести к ошибочным выводам: либо к браковке качественных изделий, либо к пропуску дефектов.
Контроль качества
Процесс приемки профилей, изготовленных в соответствии с ГОСТ 19657-84, включает несколько этапов:
-
Внешний осмотр и измерения: Проверяется отсутствие дефектов, таких как трещины, заусенцы и другие несоответствия. Измерения проводятся с использованием штангенциркуля и микрометра.
-
Испытания на механические свойства: Для подтверждения соответствия материала требованиям стандарта проводятся испытания на образцах, вырезанных из готовых профилей. Этот метод является разрушающим и позволяет оценить прочность материала.
-
Контроль прямолинейности: Изделие укладывается на ровную поверхность, и с помощью щупа проверяется его прямолинейность.
Каждый профиль должен сопровождаться сертификатом, в котором указываются марка сплава, состояние поставки, результаты испытаний и номер партии. Отсутствие такого сертификата может привести к отказу в приемке партии продукции.
Сравнительный анализ
Аналогичным стандартом, регулирующим профили из алюминиевых сплавов, является ГОСТ 8617-81. Однако данные стандарты предназначены для различных типов конструкций и материалов:
/ Параметр / ГОСТ 19657-84 (Магниевые сплавы) / ГОСТ 8617-81 (Алюминиевые сплавы) / /----------/----------------------------------/----------------------------------/ / Основное назначение / Сверхлегкие конструкции, применяемые в авиации / Конструкции общего назначения / / Плотность, г/см³ / Около 1,8 / Около 2,7 / / Удельная прочность / Очень высокая / Высокая / / Коррозионная стойкость / Низкая (требует защитных покрытий) / Высокая / / Технологичность обработки / Сложная сварка и обработка / Простая сварка и обработка / / Допуски на геометрию / Более жесткие / Более широкие /
Практические рекомендации
На основе многолетнего опыта работы с профилями, изготовленными в соответствии с ГОСТ 19657-84, можно сформулировать следующие рекомендации:
При закупках:
-
Рекомендуется указывать марку сплава и требуемое состояние поставки (например, прессованный, термообработанный), так как это напрямую влияет на механические свойства изделий.
-
Следует запросить поставку контрольных образцов для проведения испытаний на механические свойства.
-
Важно уточнить требования к упаковке, обеспечивающей защиту профилей от коррозии и предотвращающей их повреждение при транспортировке.
При приемке:
-
В первую очередь необходимо проверить наличие сопроводительной документации и соответствие маркировки требованиям стандарта.
-
Особое внимание следует уделить осмотру торцов профилей и зон с резкими изменениями сечения, где наиболее вероятно возникновение трещин.
-
Для проверки прямолинейности рекомендуется использовать поверенную плиту или стапель.
-
Рекомендуется организовать выборочный контроль твердости методом Бринелля, который является быстрым и неразрушающим способом проверки соответствия механических свойств.
При хранении и обработке:
-
Профили должны храниться в сухом и теплом помещении, так как магниевые сплавы подвержены коррозии.
-
Необходимо строго соблюдать правила техники безопасности при обработке магниевых сплавов: использовать оборудование с эффективной системой удаления стружки, учитывая, что магниевая стружка является легковоспламеняющимся материалом.
ГОСТ 19657-84 является важным нормативным документом, обеспечивающим производство высококачественных и надежных изделий из магниевых сплавов. Полное понимание и соблюдение требований данного стандарта критически важно для создания легких и прочных конструкций, соответствующих современным требованиям машиностроения.
