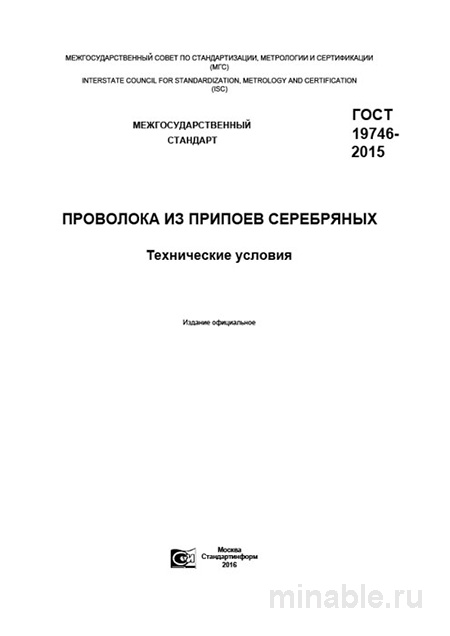

Обзор ГОСТ 19746-2015: Руководство для инженеров и технологов
Стандарт ГОСТ 19746-2015, регламентирующий требования к серебряным припойным проволокам, является ключевым документом для обеспечения качества пайки в машиностроении, особенно в таких критических областях, как аэрокосмическая, энергетическая и оборонная промышленность. Пайка представляет собой технологический процесс соединения металлических деталей с использованием расплавленного металла, и надежность этого соединения напрямую зависит от выбора качественного припоя.
Назначение стандарта
Данный стандарт устанавливает технические требования к серебряным припойным проволокам, предназначенным для соединения металлов и их сплавов в условиях высоких и средних температурных режимов. Основные требования включают обеспечение высокой прочности, гибкости, коррозионной стойкости и электропроводности соединений.
Классификация припоев
ГОСТ 19746-2015 описывает 14 марок припоев, различающихся по химическому составу и области применения. Например, припой ПСр-72 характеризуется высоким содержанием серебра и применяется для пайки в вакууме, а припой ПСр-45 используется для пайки медных соединений. Припои ПСр-15 и ПСр-25 предназначены для пайки стали и никелевых сплавов соответственно. Правильный выбор марки припоя в зависимости от задачи является ключевым фактором для обеспечения высокого качества пайки.
Основные требования стандарта
Стандарт устанавливает требования к трем основным характеристикам припойных проволок: химическому составу, геометрическим параметрам и механическим свойствам.
Химический состав
Химический состав припоев регламентируется содержанием серебра и других легирующих элементов, таких как медь, цинк, кадмий и никель. В частности, припой ПСр-72 содержит 72% серебра, что обеспечивает его высокую коррозионную стойкость и электропроводность, в то время как припой ПСр-10 имеет более низкое содержание серебра (10%) и включает значительное количество других элементов. Для улучшения эксплуатационных характеристик припоев, в некоторых марках допускается использование кадмия, однако с учетом его токсичности, предпочтение отдается бескадмиевым составам.
Геометрические параметры
Стандарт определяет строгие требования к геометрическим параметрам проволоки, включая диаметр, форму и состояние поверхности. Диаметр проволоки может варьироваться от 0,5 до 5,0 мм, при этом отклонение по диаметру не должно превышать установленных допусков. Проволока должна иметь круглую форму, без изгибов и деформаций. Поверхность проволоки должна быть гладкой, чистой, без следов коррозии, трещин и посторонних включений.
Механические свойства
ГОСТ 19746-2015 также устанавливает требования к механическим свойствам припоев, включая температуру плавления и затвердевания, а также прочность на разрыв. Хотя проволока сама по себе не является конструкционным элементом, данные характеристики позволяют оценить качество изготовления проволоки, отсутствие пор и трещин.
Методы контроля качества
Контроль качества припойных проволок осуществляется в соответствии с требованиями стандарта и включает следующие этапы:
-
Визуальный осмотр: проволока не должна иметь следов загрязнения, коррозии или механических повреждений.
-
Измерение диаметра: диаметр проволоки проверяется по всей длине бухты с целью обеспечения однородности.
-
Проверка гибкости: образец проволоки должен выдерживать изгибание без разрушения.
-
Контроль упаковки: упаковка должна обеспечивать защиту проволоки от механических повреждений и воздействия окружающей среды.
Сравнительный анализ с другими стандартами
Для более полного понимания роли ГОСТ 19746-2015 в системе стандартизации припоев, проведем сравнительный анализ с ГОСТ 21931-76, который также регламентирует требования к серебряным припоям, но охватывает более широкий спектр форм поставки.
/ Параметр / ГОСТ 19746-2015 (Проволока) / ГОСТ 21931-76 (Общие припои) / /-------------------------/---------------------------------------------------/------------------------------------------------/ / Объект стандартизации / Только проволока / Все формы поставки (проволока, пруток, лист и т.д.) / / Геометрические требования/ Детализированы: диаметр, овальность, намотка / Приведены в общем виде или ссылаются на другие ГОСТы / / Марки припоев / 14 марок, включая бескадмиевые / 12 марок, с акцентом на кадмиевые составы / / Требования к поверхности/ Более строгие, специфичные для проволоки / Общие для всех форм поставки / / Актуальность / Новый, соответствует современным требованиям / Устаревший, но до сих пор используется /
Рекомендации по работе с припоями
При выборе и использовании припойных проволок рекомендуется придерживаться следующих правил:
-
При оформлении заказа необходимо указывать марку проволоки полностью, например, «Проволока ПСр-45 2,0 ГОСТ 19746-2015», что позволит избежать путаницы.
-
Контроль качества проволоки должен включать не только проверку сертификата, но и визуальный осмотр, измерение диаметра и проверку гибкости.
-
Упаковка проволоки должна обеспечивать ее сохранность и защиту от внешних воздействий.
-
При использовании кадмийсодержащих припоев необходимо обеспечить соблюдение мер безопасности, включая вентиляцию и использование средств индивидуальной защиты.
-
Хранение проволоки рекомендуется осуществлять в сухом, защищенном от влаги месте, особенно если упаковка уже нарушена.
Заключение
ГОСТ 19746-2015 является важным нормативным документом, который устанавливает строгие требования к серебряным припойным проволокам. Соблюдение этих требований обеспечивает высокое качество пайки, что является критически важным для надежности и долговечности изделий, используемых в различных отраслях промышленности.
