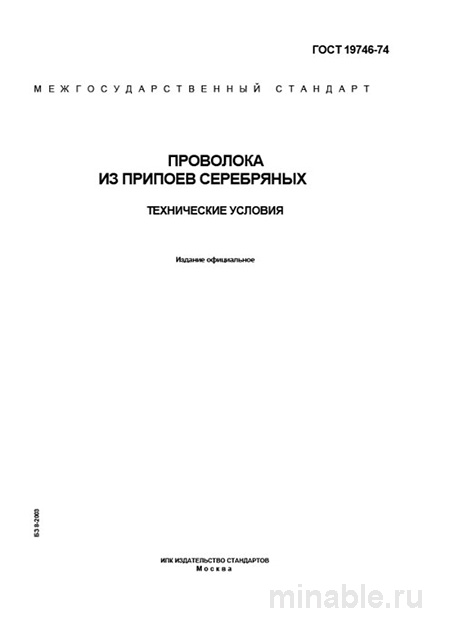

Обзор ГОСТ 19746-74: Практический анализ стандарта на серебряные припои
В машиностроительной отрасли, особенно в таких критически важных сегментах, как производство энергетического оборудования и космических аппаратов, качество паяных соединений имеет первостепенное значение. Надежность этих соединений напрямую зависит от качества используемых материалов, среди которых серебряная проволока для пайки занимает ключевое место. ГОСТ 19746-74, утвержденный более полувека назад, регламентирует производство и контроль качества данной продукции. Данный стандарт является основополагающим документом, однако его применение требует глубокого понимания технических аспектов.
Назначение стандарта
ГОСТ 19746-74 устанавливает требования к производству серебряной проволоки, предназначенной для пайки металлов и их сплавов. Данная проволока используется для соединения металлических компонентов, обеспечивая высокую прочность, коррозионную стойкость и отличную электропроводность. Стандарт распространяется на проволоку, изготовленную из различных сплавов на основе серебра, содержащих такие элементы, как медь, цинк и кадмий. Требования стандарта являются обязательными для производителей и критически важными для специалистов, осуществляющих контроль качества на производственных предприятиях.
Основные параметры, подлежащие контролю
Стандарт детально регламентирует технические характеристики продукции, начиная с химического состава и заканчивая геометрическими параметрами.
Химический состав и марки сплавов
В соответствии с ГОСТ 19746-74 предусмотрено 14 марок припоев, каждая из которых характеризуется уникальным составом. Например, марка ПСр-100 представляет собой чистое серебро, в то время как марка ПСр-12 содержит минимальное количество серебра. Для каждой марки сплава установлены строгие требования к содержанию основных компонентов, таких как серебро, медь, цинк и кадмий. Допустимые отклонения содержания серебра обычно не превышают 0,5%. Эти параметры оказывают значительное влияние на температуру плавления припоя и его способность к равномерному распределению при пайке. Несоответствие химического состава заявленным требованиям может привести к дефектам в паяных соединениях.
Геометрические параметры и внешний вид
Проволока поставляется в бухтах или катушках и может иметь диаметр в диапазоне от 0,5 до 5 мм. ГОСТ устанавливает допустимые отклонения диаметра, которые не должны превышать 0,04 мм для проволоки диаметром 1 мм. Это требование особенно важно для автоматизированных производственных линий, где отклонения в размерах проволоки могут привести к сбоям в технологическом процессе.
Поверхность проволоки должна быть гладкой, без следов коррозии, трещин и заусенцев. Допускается наличие незначительных дефектов, таких как царапины и вмятины, при условии, что они не выходят за пределы установленных норм. Проволока низкого качества часто характеризуется наличием ржавчины и шероховатостей, что негативно сказывается на качестве пайки.
Методы контроля качества
Стандарт предусматривает проведение комплекса мероприятий по контролю качества продукции. Каждая партия проволоки сопровождается документом, в котором указываются марка, диаметр, результаты проведенных испытаний и номер плавки.
В процессе приемки проволоки осуществляется проверка следующих параметров:
-
Внешний вид: бухта должна быть цельной, без перепутанных витков. Поверхность проволоки должна быть чистой, блестящей и без следов коррозии.
-
Диаметр: измерение проводится с помощью микрометра в нескольких точках по длине проволоки.
-
Паяемость: проводится тестовая пайка для оценки способности припоя к равномерному расплавлению и растеканию. Этот метод является наиболее надежным способом проверки качества продукции.
При необходимости химический анализ состава проволоки проводится в специализированных лабораториях.
Сравнение с другими стандартами
ГОСТ 19746-74 является одним из нескольких стандартов, регулирующих производство припоев. Его часто сравнивают с ГОСТ 19738-74, который регламентирует оловянно-свинцовые припои, и ГОСТ 19739-74, устанавливающим требования к серебряным припоям в виде листов и полос. Основные различия между этими стандартами заключаются в следующем:
-
Форма поставки: проволока поставляется в бухтах, в то время как листы и полосы могут поставляться в виде листов или колец.
-
Область применения: проволока предназначена для выполнения сложных и протяженных швов, в то время как листы и полосы используются для пайки элементов простых геометрических форм.
-
Методы контроля качества: для проволоки проверяется диаметр и овальность, для листов и полос — толщина, ширина и другие геометрические параметры.
Выбор между проволокой и листами зависит от конкретных технологических требований и условий производства.
Рекомендации для инженеров и специалистов по закупкам
При оформлении заказов на серебряную проволоку необходимо указывать марку припоя, диаметр, условия поставки и номер плавки. Это позволит избежать возможных несоответствий и проблем в процессе производства.
При приемке продукции рекомендуется проводить проверку диаметра проволоки с использованием микрометра. В некоторых случаях проволока может иметь неправильную форму, что может повлиять на качество пайки.
В случае возникновения сомнений относительно качества продукции следует требовать от поставщика результаты химического анализа состава. Это особенно важно при выполнении ответственных работ, где качество припоя имеет критическое значение.
Хранение серебряной проволоки должно осуществляться в сухом месте, в оригинальной упаковке. Воздействие влаги может привести к ухудшению эксплуатационных характеристик продукции.
ГОСТ 19746-74 представляет собой важный стандарт, регулирующий производство и контроль качества серебряных припоев. Однако в некоторых случаях производители могут предлагать продукцию, формально соответствующую требованиям стандарта, но фактически имеющую низкое качество. Задача специалистов заключается в тщательной проверке всех параметров продукции для обеспечения надежности и долговечности паяных соединений.
