Обзор ГОСТ 20184-81: Практический инструмент для точной механики

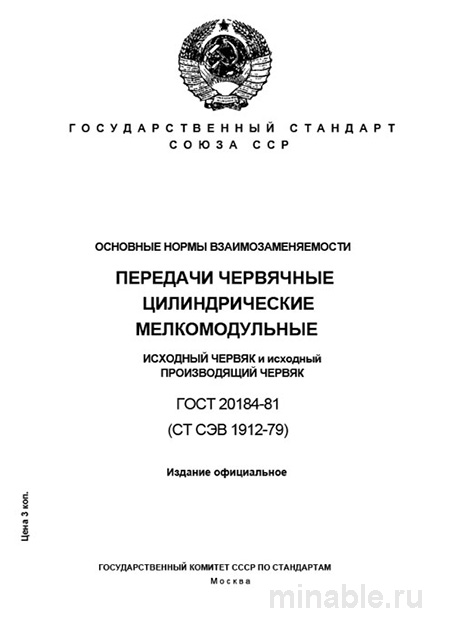

В машиностроительной отрасли, особенно в областях приборостроения, станкостроения и робототехники, широко применяются червячные передачи. Данные механизмы функционируют на высоких скоростях при минимальных габаритах. Для обеспечения их корректной работы необходимо, чтобы все компоненты обладали высокой степенью точности. Именно эти требования изложены в стандарте ГОСТ 20184-81 «Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Исходный червяк и исходный производящий червяк». Данный стандарт представляет собой не только справочное руководство для инженеров, но и важное нормативное пособие для технологов и специалистов по контролю качества.
Цель и назначение стандарта
Стандарт ГОСТ 20184-81 регламентирует требования к червячным передачам с мелкими модулями зубьев (от 0,05 до 1,5 мм). Основной задачей стандарта является точное определение параметров исходного червяка, используемого в качестве эталона для проверки зубчатых колес, а также инструмента для его изготовления.
Применение данного стандарта особенно актуально для производства высокоточных механизмов, таких как измерительные приборы, системы наведения и авиационное оборудование. Несоблюдение установленных норм может привести к возникновению дефектов в работе механизмов, включая повышенный уровень шума, заедание или недостаточную плавность хода.
Основные требования стандарта
ГОСТ 20184-81 содержит детальные спецификации, необходимые для обеспечения точного зацепления червячных передач:
Геометрические параметры
Стандарт строго регламентирует следующие аспекты:
-
Форма зубьев: Определены точные параметры исходного инструмента, включая углы профиля и радиусы закруглений. Эти параметры критически важны для обеспечения правильного сопряжения зубьев.
-
Размеры зубьев: Для обеспечения бесперебойной работы передачи необходимо строго соблюдать параметры шага зубьев и их диаметральные размеры.
-
Точность изготовления: Производство мелкомодульных червяков требует высокой степени точности. Даже незначительные отклонения могут привести к выходу из строя механизма.
Материалы
В стандарте не указаны конкретные материалы для изготовления инструментов, однако рекомендуется использовать закаленную сталь, обладающую высокой прочностью и устойчивостью к деформациям. После закалки инструмент подвергается дополнительной обработке для достижения необходимой гладкости поверхности.
Методы контроля качества
Для проверки соответствия инструмента требованиям стандарта используются специализированные методы контроля:
-
Контроль формы: Осуществляется с использованием микроскопов или других высокоточных измерительных приборов, позволяющих визуализировать мельчайшие детали.
-
Контроль шага зубьев: Производится измерение межзубьевого расстояния с применением высокоточных измерительных инструментов.
-
Контроль прямолинейности: Инструмент устанавливается в специализированные контрольные устройства для оценки его прямолинейности.
Сравнительный анализ с другими стандартами
Для более полного понимания специфики ГОСТ 20184-81 целесообразно провести его сравнение с другим стандартом, регулирующим производство червячных передач, например, ГОСТ 3675-81:
/ Параметр / ГОСТ 20184-81 (Мелкомодульные) / ГОСТ 3675-81 (Общего назначения) / /---------------------------/--------------------------------/---------------------------------/ / Размер зубьев, мм / 0.05 – 1.5 / 1 – 40 / / Основное внимание / Точность формы и размеров, гладкость поверхности / Общая прочность и надежность / / Точность шага / Очень высокая (единицы микрон) / Менее точная (десятки микрон) / / Гладкость поверхности / Очень гладкая (Ra ≤ 0.32 мкм) / Менее гладкая (Ra ≤ 1.25...63 мкм)/ / Область применения / Приборостроение, точная механика / Общее машиностроение, подъемные механизмы /
Из приведенной таблицы видно, что стандарты предназначены для различных типов задач. Применение норм, установленных для крупных передач, к мелкомодульным может привести к их несоответствию и, как следствие, к выходу из строя.
Рекомендации для специалистов
На основе практического опыта работы с ГОСТ 20184-81 можно сформулировать следующие рекомендации:
Для инженеров и специалистов по контролю качества:
-
Визуальный осмотр: Начинать проверку качества инструмента рекомендуется с визуального осмотра на наличие дефектов и неровностей.
-
Документация: Требовать от поставщиков сертификаты соответствия инструмента требованиям стандарта.
-
Монтаж: Обратить внимание на правильность установки инструмента на оборудование, так как некорректный монтаж может привести к его повреждению.
Для специалистов по закупкам:
-
Техническое задание: В заказе на поставку инструмента необходимо указывать соответствие ГОСТ 20184-81.
-
Качество материалов: Не допускать экономии на качестве инструмента, так как использование непроверенных материалов может привести к значительным затратам на ремонт или замену оборудования.
-
Проверка соответствия: Убедиться, что готовые детали соответствуют требованиям стандарта, что позволит избежать проблем в эксплуатации.
Заключение
Стандарт ГОСТ 20184-81 является ключевым нормативным документом, обеспечивающим создание точных и надежных механизмов. Соблюдение требований стандарта на всех этапах производства, начиная с проектирования и заканчивая контролем готовой продукции, является залогом долговечности и бесперебойной работы механизмов.
