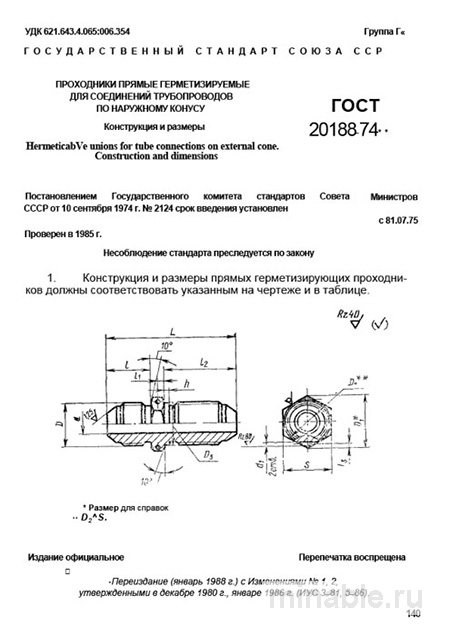

Обзор стандарта ГОСТ 20188-74: специальные детали для критически важных систем
При проектировании и эксплуатации систем, где критически важна герметичность, например, в гидравлических, пневматических или топливных системах машин и оборудования, используются специализированные детали, обеспечивающие надежную изоляцию от внешних воздействий. Стандарт ГОСТ 20188-74 регламентирует требования к таким деталям, в частности к проходникам, предназначенным для пропуска труб через стенки и другие конструктивные элементы.
Назначение и функции проходников
Проходники, соответствующие требованиям ГОСТ 20188-74, предназначены для обеспечения герметичного соединения труб с элементами конструкций при повышенных давлениях в системах. Они устанавливаются в заранее подготовленные отверстия и обеспечивают надежное уплотнение, предотвращая утечки рабочей среды.
Конструктивные особенности и принцип работы
Проходники изготавливаются из различных материалов, выбор которых зависит от условий эксплуатации. Для стандартных условий используются углеродистые стали, однако для агрессивных сред, включая морскую воду, применяются коррозионно-стойкие материалы, такие как нержавеющая сталь или латунь.
Конструкция проходника включает элементы, обеспечивающие плотное прилегание к трубе и герметичность соединения. При установке проходник должен быть надежно зафиксирован, чтобы исключить возможность смещения и нарушения герметичности.
Контроль качества проходников
Для подтверждения соответствия проходников требованиям ГОСТ 20188-74 проводится комплекс мероприятий, включающий визуальный осмотр, измерение геометрических параметров и проверку герметичности. Визуальный контроль направлен на выявление дефектов поверхности, таких как трещины, царапины и заусенцы. Измерение геометрических параметров осуществляется с целью проверки соответствия размеров и углов требованиям стандарта.
Для проверки герметичности проходников используются методы, позволяющие оценить их способность удерживать давление и предотвращать утечки. Это может включать испытания на герметичность под давлением или проверку с использованием специальных индикаторов.
Сравнительный анализ с другими стандартами
ГОСТ 20188-74 отличается от аналогичных стандартов, таких как ГОСТ 8969-75, спецификой применения. Проходники, соответствующие ГОСТ 8969-75, предназначены для систем с относительно невысоким давлением и не требуют столь жестких требований к герметичности. В отличие от них, проходники по ГОСТ 20188-74 разрабатываются для условий, где необходима максимальная надежность и герметичность при высоких давлениях.
Рекомендации по выбору проходников
При выборе проходников необходимо учитывать следующие факторы:
-
Наличие сертификата качества: Продавец должен предоставить документ, подтверждающий соответствие продукции требованиям ГОСТ 20188-74.
-
Материал изготовления: Выбор материала должен соответствовать условиям эксплуатации. Для агрессивных сред следует использовать коррозионно-стойкие материалы.
-
Состояние поверхности: Проходники должны быть без видимых дефектов, таких как трещины или заусенцы.
-
Соответствие геометрии: Размеры и углы проходников должны соответствовать требованиям стандарта.
Возможные проблемы при использовании проходников
При эксплуатации проходников могут возникнуть следующие проблемы:
-
Несоответствие углов: Неправильный угол проходника может привести к нарушению герметичности соединения.
-
Биение: Смещение проходника относительно оси трубы может вызвать утечки.
-
Деформация материала: Проходники из мягких материалов могут деформироваться при затяжке, что приведет к нарушению герметичности.
Заключение
Стандарт ГОСТ 20188-74 является важным нормативным документом, регламентирующим требования к специальным деталям для систем с повышенными давлениями. Его соблюдение обеспечивает надежность и герметичность соединений, что критически важно для безопасной и эффективной эксплуатации оборудования. При выборе и использовании проходников необходимо строго следовать требованиям стандарта и проводить тщательный контроль качества продукции.
