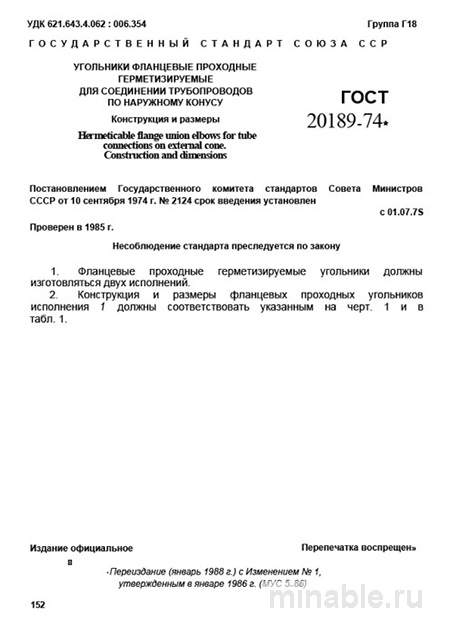

Обзор ГОСТ 20189-74: Угольники проходные с фланцами для систем высокого давления
В машиностроительной отрасли, особенно при разработке оборудования для энергетики и тяжелых промышленных процессов, критически важно обеспечить надежность всех компонентов. ГОСТ 20189-74 представляет собой нормативный документ, регламентирующий параметры и требования к специальным деталям трубопроводных систем, работающих под значительным давлением. Эти элементы, хотя и не являются широко распространенными, играют ключевую роль в обеспечении герметичности и безопасности критически важных систем.
Назначение и область применения
ГОСТ 20189-74 устанавливает требования к уголкам с фланцами, предназначенным для герметичного соединения труб в системах с высоким давлением. Данные соединительные элементы оснащены двумя типами интерфейсов: с одной стороны — фланец с уплотнительным кольцом, с другой — резьбовой конус. Такие соединения применяются в трубопроводах, функционирующих под давлением до 160 МПа и выше, включая системы в станках, прессах, испытательных стендах, а также оборудование для нефтегазовой отрасли. Герметичность соединений является критически важной, так как утечки могут представлять серьезную угрозу безопасности и надежности работы оборудования.
Основные технические характеристики
В стандарте детально прописаны все ключевые параметры угольников, включая размеры присоединительных труб, тип резьбы, угол конуса, размеры ключей и высоту изделия. Особое внимание уделяется точности геометрических параметров: угол конуса должен соответствовать 24° или 90°, а ось конуса должна быть строго соосной с осью фланца. Несоблюдение этих требований может привести к нарушению герметичности соединения.
Материалы для изготовления угольников выбираются из высокопрочных сталей, таких как 35, 45, 30ХГСА или 15ХМ. После механической обработки изделия подвергаются дополнительной термической обработке для повышения твердости и износостойкости, особенно поверхности конуса, которая должна обладать большей твердостью по сравнению с материалом трубы для обеспечения надежной герметичности.
Методы контроля качества
Контроль качества угольников представляет собой многоэтапный процесс, включающий визуальный осмотр, измерение геометрических параметров и проверку герметичности соединений. Основные этапы контроля включают:
-
Визуальный осмотр на наличие дефектов, таких как трещины, царапины и другие повреждения.
-
Контроль резьбы с использованием специализированных калибров для проверки соответствия требованиям стандарта.
-
Проверка конуса методом нанесения краски и последующего анализа равномерности покрытия. Неравномерное распределение краски указывает на несоответствие геометрии конуса заданным параметрам.
-
Контроль состояния фланца, включая проверку целостности уплотнительного кольца и правильность его установки относительно резьбового интерфейса.
Сравнительный анализ с другими стандартами
Для более глубокого понимания специфики ГОСТ 20189-74 рассмотрим его в сравнении с другими стандартами, регламентирующими производство соединительных элементов для трубопроводных систем:
/ Параметр / ГОСТ 20189-74 (Угольник проходной с фланцем) / ГОСТ 8946-75 (Угольник прямой) / ГОСТ 24090-80 (Фитинги обжимные) / /-------------------------------------------/-----------------------------------------------/-------------------------------/----------------------------------/ / Основное назначение / Системы с высоким давлением до 160 МПа / Обычные трубопроводы / Мобильные гидравлические системы / / Принцип герметизации / Конусное соединение металл-металл / Резьбовое соединение с герметиком / Обжатие уплотнительного кольца / / Максимальное давление, МПа / До 160 и выше / До 10 / До 63 / / Требования к чистоте поверхности / Высокие, особенно для конуса / Средние / Высокие / / Возможность разборки / Ограниченная (из-за деформации конуса) / Высокая / Высокая (с заменой уплотнителя) /
Рекомендации для специалистов
При выборе угольников рекомендуется отдавать предпочтение продукции производителей, специализирующихся на выпуске изделий для работы под высоким давлением. Важно требовать предоставления сертификатов на качество материалов и соответствие продукции требованиям стандарта.
При проверке качества угольников необходимо использовать специализированные инструменты для контроля геометрических параметров, особенно угла конуса. Визуальный осмотр и проверка резьбы должны проводиться с особой тщательностью.
При монтаже угольников следует соблюдать осторожность при затяжке резьбовых соединений, чтобы избежать деформации элементов. Рекомендуется использовать динамометрические ключи для обеспечения правильной затяжки.
Хранение угольников должно осуществляться в условиях, исключающих повреждение конических и резьбовых частей. Рекомендуется использовать защитные колпачки или другие средства для предотвращения механических повреждений.
Заключение
ГОСТ 20189-74 представляет собой комплексный нормативный документ, который устанавливает высокие требования к качеству и надежности угольников с фланцами для систем с высоким давлением. Соблюдение требований стандарта является ключевым фактором обеспечения герметичности и безопасности трубопроводных систем в различных отраслях промышленности.
