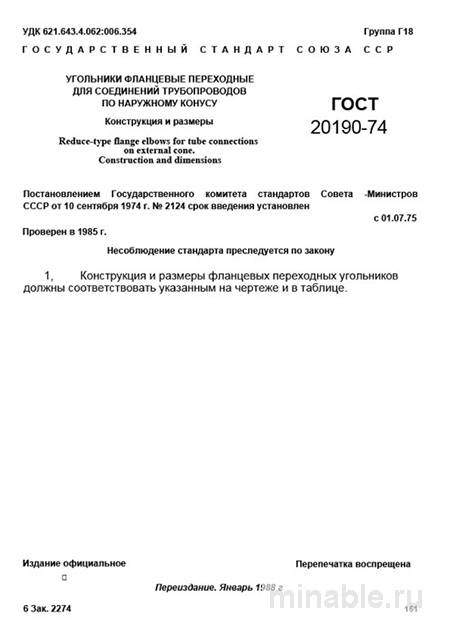

ГОСТ 20190-74: Фланцевые переходные угольники - Конструкция и размеры

Обзор ГОСТ 20190-74: угольники для трубопроводов повышенного давления

В машиностроении, особенно в гидравлических и пневматических системах, критически важна надежность всех соединений. Угольники, соответствующие ГОСТ 20190-74, играют ключевую роль в обеспечении герметичности и прочности соединений трубопроводов под углом 90 градусов. Этот стандарт регламентирует не только размеры, но и конструктивные особенности, материалы и методы контроля качества, что позволяет использовать угольники в сложных трубопроводных системах с высоким давлением. В данном обзоре представлен детальный анализ требований ГОСТ 20190-74 и его сравнение с другими стандартами.

Назначение и область применения

Угольники по ГОСТ 20190-74 предназначены для изменения направления трубопроводов и соединения их с другими элементами, которые крепятся на резьбу. Они широко применяются в гидравлических системах промышленных машин, таких как гидравлические прессы, экскаваторы, станки и другие механизмы. В таких системах могут возникать давления до 320 кгс/см² и выше, что предъявляет повышенные требования к прочности и герметичности соединений.

Основные параметры и требования

Стандарт ГОСТ 20190-74 регламентирует следующие ключевые параметры угольников:

1. Материалы:

   • Угольники изготавливаются из различных марок стали, таких как 30Х, 40Х, и латуни.

   • Для систем с высокими нагрузками и вибрациями рекомендуется использовать сталь с последующей термообработкой для снятия внутренних напряжений и предотвращения образования трещин.

2. Размеры:

   • В зависимости от диаметра трубы, угольники имеют различные размеры, включая длину резьбовой части и высоту.

   • Допуски на размеры регламентированы стандартом для обеспечения взаимозаменяемости и точности соединений.

3. Давление:

   • Угольники рассчитаны на рабочее давление до 320 кгс/см², что позволяет их использовать в системах с высоким гидравлическим давлением.

Методы контроля качества

Контроль качества угольников по ГОСТ 20190-74 включает следующие этапы:

1. Маркировка:

   • На каждом изделии должна быть нанесена маркировка, содержащая информацию о производителе, размерах и материале. Отсутствие маркировки является основанием для браковки.

2. Резьба:

   • Проверка резьбы осуществляется с использованием специализированных инструментов для оценки её гладкости, наличия дефектов и соответствия заданным параметрам.

3. Конусность:

   • Угол конуса должен строго соответствовать требованиям стандарта для обеспечения герметичности соединений. Несоответствие по данному параметру также является основанием для отбраковки.

4. Фланцевая часть:

   • Поверхность фланца должна быть без дефектов, а отверстия под шпильки должны быть выполнены с высокой точностью.

Сравнение с альтернативными стандартами

Для более полного понимания специфики ГОСТ 20190-74 проведем его сравнение с другими стандартами, регламентирующими производство угольников:

/ Параметр / ГОСТ 20190-74 / ГОСТ 8946-75 (Угольники с прямой резьбой) / ГОСТ 21856-78 (Угольники под приварку) / /----------------------------------/-----------------------------------------------/------------------------------------------/------------------------------------------/ / Назначение / Переход с фланцевого соединения на резьбовое / Соединение двух участков с резьбой / Переход с резьбового соединения на сварное / / Тип соединения / Фланец / Конус-конус / Конус-конус / Конус-конус / Конус-конус / Сварка / / Рабочее давление (кгс/см²) / 320 / 160, 250 / 160 / / Ключевое преимущество / Высокая прочность и герметичность при высоком давлении / Компактность и низкая стоимость / Высокая герметичность сварного соединения / / Ключевой недостаток / Большие размеры и масса / Меньшая стойкость к вибрациям / Сложность демонтажа /

Практические рекомендации

При работе с угольниками по ГОСТ 20190-74 рекомендуется учитывать следующие моменты:

1. Выбор материала:

   • Для систем, где давление превышает 250 кгс/см² и присутствует вибрация, следует выбирать стальные угольники с термообработкой.

   • Для менее ответственных систем допустимо использование угольников из менее прочных материалов.

2. Приемка продукции:

   • Перед установкой необходимо тщательно проверить угольники на наличие дефектов, таких как трещины, повреждения резьбы или отклонения в геометрии.

3. Монтаж:

   • При затяжке резьбовых соединений следует избегать чрезмерного усилия, чтобы не повредить резьбу.

   • Для обеспечения герметичности рекомендуется использовать специализированные смазочные материалы.

4. Контроль установки:

   • Необходимо убедиться, что угольники установлены ровно, без перекосов, что гарантирует герметичность соединений.

Заключение

ГОСТ 20190-74 представляет собой надежный стандарт для производства угольников, предназначенных для использования в системах с высоким давлением. Соблюдение требований данного стандарта обеспечивает высокую прочность и герметичность соединений, что критически важно для надежной работы гидравлических и пневматических систем в машиностроении.
