ГОСТ 20193-74: Шайбы для труб - Разбор и Описание

Обзор стандарта ГОСТ 20193-74: Шайбы для крепления трубопроводов

В машиностроительной отрасли, особенно в энергетике и тяжелом машиностроении, критически важно обеспечить надежность и долговечность трубопроводных систем. Для этого применяются различные крепежные элементы, включая шайбы. В данном обзоре рассматривается стандарт ГОСТ 20193-74, регламентирующий применение шайб для крепления трубопроводов с использованием наружного конуса.

Назначение и область применения шайб

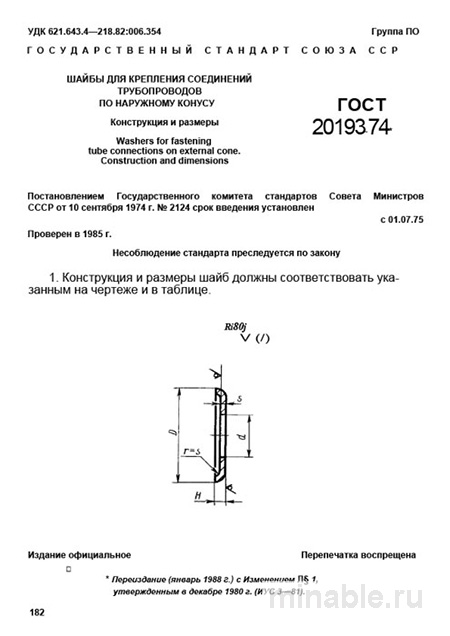

Стандарт ГОСТ 20193-74 предназначен для использования в системах, где требуется высокая точность и надежность крепления труб под значительным давлением. Такие системы характерны для гидравлических систем промышленного оборудования, маслопроводов турбин и других высоконагруженных технологических установок.

Основная функция шайб, соответствующих данному стандарту, заключается в обеспечении ровной опорной поверхности для болтов или гаек, что предотвращает их смещение и перекосы. Это способствует правильному закреплению соединения, равномерному распределению нагрузки и обеспечению герметичности трубопроводной системы.

Основные технические требования к шайбам

Стандарт ГОСТ 20193-74 определяет два типа шайб:

1. С фаской на внутренней поверхности.

2. Без фаски.

Геометрические параметры шайб имеют ключевое значение. Рабочая поверхность должна быть идеально ровной и гладкой, с углом 90 градусов относительно оси. Боковая поверхность шайбы имеет небольшой скос, что облегчает ее установку в сложных эксплуатационных условиях. Стандарт также устанавливает точные размеры: внутренний и наружный диаметры, высоту шайбы. Эти параметры должны соответствовать стандартам резьбы болтов (например, М6, М8, М10).

Материал изготовления шайб, как правило, — сталь, в некоторых случаях — легированная сталь для повышения прочностных характеристик. После изготовления шайбы подвергаются термической обработке (закалке), что обеспечивает их устойчивость к деформации под воздействием высоких нагрузок.

Важно отметить, что шайбы, регламентируемые ГОСТ 20193-74, предназначены исключительно для точного позиционирования и не предназначены для компенсации зазоров или обеспечения упругости соединения. Неправильное использование данных шайб может привести к разгерметизации системы.

Контроль качества шайб

Каждая партия производимых шайб проходит строгий контроль качества. На первом этапе осуществляется визуальный осмотр на наличие дефектов, таких как заусенцы, ржавчина или иные повреждения. Затем проводятся следующие измерения:

• Твердость материала проверяется с использованием специализированных приборов.

• Геометрические параметры (размеры, угол, перпендикулярность) измеряются с помощью шаблонов и измерительного инструментария.

• Поверхность шайбы должна быть гладкой и без шероховатостей.

Дополнительно проводится проверка твердости шайб, даже при наличии сертификатов от поставщиков, поскольку некоторые производители могут экономить на термической обработке.

Сравнение с другими стандартами

В некоторых случаях предпринимаются попытки заменить шайбы, соответствующие ГОСТ 20193-74, на другие типы, например, плоские или пружинные шайбы. Однако это недопустимо, так как каждый стандарт имеет свою конкретную область применения:

• Шайбы по ГОСТ 20193-74 предназначены для крепления труб с использованием наружного конуса.

• Пружинные шайбы применяются для предотвращения самооткручивания крепежных элементов.

• Стопорные шайбы используются для предотвращения проворота крепежных элементов.

Замена одного типа шайб на другой может привести к нарушению работы всей системы и возникновению аварийных ситуаций.

Рекомендации для специалистов

Для инженеров-технологов и конструкторов:

• Применять шайбы, соответствующие ГОСТ 20193-74, исключительно в системах, где требуется крепление по конусу с углом 90 градусов.

• В проектной документации указывать полную маркировку и технические характеристики используемых шайб.

• Выбор материала шайб должен осуществляться с учетом условий эксплуатации: для стандартных условий подойдет обычная сталь, для сложных условий — легированная сталь.

Для специалистов по закупкам и контролю качества:

• Осуществлять тщательный визуальный и измерительный контроль качества поверхности и геометрических параметров шайб.

• Требовать предоставления сертификатов на материал и результаты проверки твердости.

• Иметь на производстве эталонную шайбу для оперативного контроля поступающих партий.

• Регулярно проводить проверку твердости шайб, независимо от наличия сертификатов.

Заключение

Стандарт ГОСТ 20193-74 является важным нормативным документом, обеспечивающим надежность и безопасность соединений в трубопроводных системах. Правильное применение и контроль качества шайб позволяют избежать аварийных ситуаций, поломок и простоев оборудования. Игнорирование требований данного стандарта может привести к значительным финансовым потерям и снижению эксплуатационной эффективности трубопроводных систем. ГОСТ 20193-74 уже много лет успешно применяется в машиностроительной отрасли и остается актуальным для специалистов, работающих с трубопроводами, функционирующими под высоким давлением.
