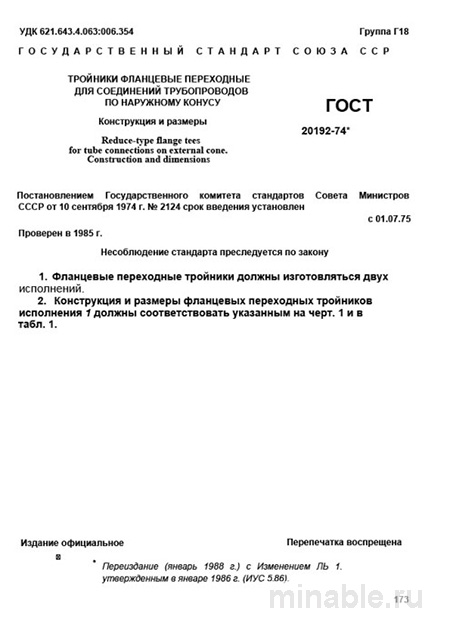

Обзор ГОСТ 20192-74: Практическое применение в условиях высокого давления
В процессе проектирования и монтажа трубопроводных систем, работающих под значительным гидравлическим давлением, критически важно обеспечить высокую надежность и безопасность всех компонентов. Несоответствие стандартам может привести к серьезным аварийным ситуациям. Настоящий обзор посвящен анализу ГОСТ 20192-74, регламентирующего производство тройников для трубопроводных систем высокого давления.
Назначение тройников по ГОСТ 20192-74
Тройники, соответствующие требованиям ГОСТ 20192-74, предназначены для формирования ответвлений в трубопроводных системах, эксплуатируемых при повышенных давлениях. Они обеспечивают герметичное и надежное соединение трубопроводов в необходимых точках. Подобные изделия широко применяются в авиации, космической отрасли и других сферах, где предъявляются повышенные требования к безопасности и эксплуатационным характеристикам.
Конструктивные особенности тройников
Тройники изготавливаются из высокопрочных марок стали, способных выдерживать значительные механические нагрузки и вибрационные воздействия. Наиболее часто используется сталь марки 30ХГСА, обладающая необходимыми механическими свойствами.
Конструкция тройника предусматривает наличие трех патрубков: два из них предназначены для сварки с основным трубопроводом, а третий оснащен фланцем и конической поверхностью для обеспечения герметичного соединения с ответвлением. Основные геометрические параметры тройника, включая диаметр и высоту, строго регламентированы стандартом и не подлежат изменениям.
Процедуры контроля качества
На этапе входного контроля тройники подвергаются комплексному тестированию, включающему:
-
Визуальный осмотр поверхности на предмет наличия дефектов (царапин, трещин и т.д.).
-
Контроль угла конической поверхности для обеспечения требуемой герметичности.
-
Измерение шероховатости конической поверхности.
-
Применение неразрушающих методов контроля (ультразвуковая дефектоскопия и др.) для выявления внутренних дефектов.
-
Проверку наличия и корректности маркировки, содержащей информацию о производителе, номере партии и марке стали.
Сравнительный анализ с другими стандартами
ГОСТ 20192-74 является специализированным стандартом, предназначенным для тройников, используемых в системах с высоким давлением. В отличие от него, ГОСТ 22822-83 регламентирует производство тройников для трубопроводов с умеренными давлениями, а ГОСТ 22819-83 предназначен для тройников, эксплуатируемых в условиях экстремально высоких давлений, характерных для энергетической отрасли.
Рекомендации по выбору и эксплуатации
При выборе тройников необходимо учитывать специфику условий эксплуатации. Для систем с высоким давлением рекомендуется использовать тройники, соответствующие ГОСТ 20192-74.
При заказе продукции следует требовать предоставления полного комплекта сопроводительной документации, подтверждающей соответствие тройников требованиям стандарта. Перед установкой необходимо провести визуальный осмотр поверхности изделия на предмет наличия дефектов и убедиться в целостности уплотнительных элементов.
Затяжка резьбовых соединений должна осуществляться с соблюдением рекомендованных усилий для обеспечения герметичности и предотвращения деформаций. При монтаже необходимо избегать перекосов и других нарушений геометрии конструкции.
Заключение
ГОСТ 20192-74 представляет собой комплексный нормативный документ, регламентирующий производство тройников для систем с высоким давлением. Понимание и строгое соблюдение требований стандарта является ключевым фактором обеспечения надежности и безопасности трубопроводных систем.
