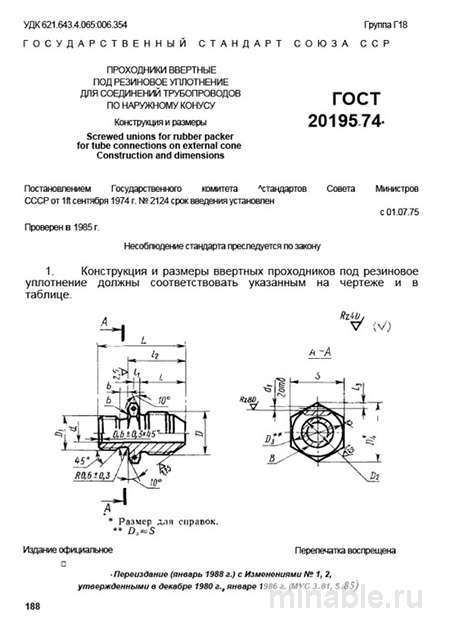

Обзор стандарта ГОСТ 20195-74: Применение в машиностроении
При проектировании и эксплуатации трубопроводных систем, функционирующих под высоким давлением, особое внимание уделяется надежности всех компонентов, включая резьбовые соединительные детали, известные как ввертные проходники. Эти элементы регулируются стандартом ГОСТ 20195-74, который определяет их конструктивные параметры, материалы и методы контроля качества. В данном обзоре рассматриваются основные аспекты применения данного стандарта в машиностроительной отрасли.
Назначение и области применения ввертных проходников
Ввертные проходники предназначены для герметичного соединения труб в системах высокого давления, таких как гидравлические и пневматические системы, системы смазки, топливопроводы и другие инженерные сети. Они используются в условиях повышенных вибрационных и механических нагрузок, где стандартные резьбовые соединения могут оказаться недостаточно надежными.
Технические характеристики проходников
Согласно ГОСТ 20195-74, ввертные проходники должны соответствовать следующим техническим требованиям:
Геометрические параметры
Проходники имеют коническую форму с рабочим углом конуса 24 градуса и углом под уплотнение 120 градусов, что обеспечивает плотное прилегание уплотнительного кольца к трубе и предотвращает утечку рабочей среды.
Материалы изготовления
Основными материалами для изготовления проходников являются углеродистые и легированные стали, такие как сталь 20, 35, 45 и 40Х. Для повышения эксплуатационной надежности в условиях высоких нагрузок и износа рекомендуется использовать закаленные стали, например, 45 или 40Х.
Контроль качества проходников
Качество ввертных проходников проверяется в соответствии с установленными стандартами:
-
Визуальный осмотр: проверка на отсутствие дефектов, таких как трещины, заусенцы и другие механические повреждения.
-
Измерение геометрических параметров: проверка соответствия размеров проходников требованиям стандарта.
-
Измерение твердости: определение твердости поверхности проходников с использованием твердомеров для оценки их износостойкости.
-
Проверка шероховатости: оценка гладкости поверхности для предотвращения повреждения уплотнительных элементов при монтаже.
-
Испытание на герметичность: проверка герметичности соединения при воздействии рабочего давления.
Сравнительный анализ с другими стандартами
Существуют другие стандарты, регулирующие резьбовые соединительные элементы, такие как ГОСТ 20163-74 и ГОСТ 20194-74. Основное различие между этими стандартами заключается в типе уплотнения и условиях эксплуатации. Проходники, соответствующие ГОСТ 20195-74, имеют двойное уплотнение, что делает их предпочтительными для систем с повышенными вибрационными и ударными нагрузками.
Рекомендации по применению
При использовании ввертных проходников рекомендуется учитывать следующие аспекты:
-
Выбор типа проходника: для условий ограниченного пространства и частого использования предпочтительны проходники с внутренним шестигранником или другим удобным для монтажа типом головки.
-
Контроль качества: необходимо требовать от поставщиков сертификаты соответствия, подтверждающие соответствие продукции требованиям ГОСТ.
-
Монтаж: следует избегать повторного использования уплотнительных колец и применять динамометрический ключ для обеспечения правильного момента затяжки, предотвращая повреждение резьбы или деформацию уплотнительных элементов.
Заключение
Стандарт ГОСТ 20195-74 является важным нормативным документом, регламентирующим требования к ввертным проходникам, используемым в системах высокого давления. Соблюдение всех положений стандарта и правильный выбор материалов и методов монтажа обеспечивают надежную и долговечную работу трубопроводных систем в условиях повышенных нагрузок.
