Обзор ГОСТ 20196-74: Регулирующие переходные элементы с резиновым уплотнением
В области машиностроения обеспечение надежности функционирования всех компонентов является критически важным аспектом. Даже такие, на первый взгляд, незначительные элементы, как переходные соединительные элементы, играют существенную роль в обеспечении герметичности и долговечности систем. Данные элементы регламентируются стандартом ГОСТ 20196-74 и предназначены для создания герметичных соединений в системах, подверженных высокому давлению. В настоящем обзоре рассматриваются основные аспекты данного стандарта, его применение и конструктивные особенности.
Назначение и область применения переходных элементов

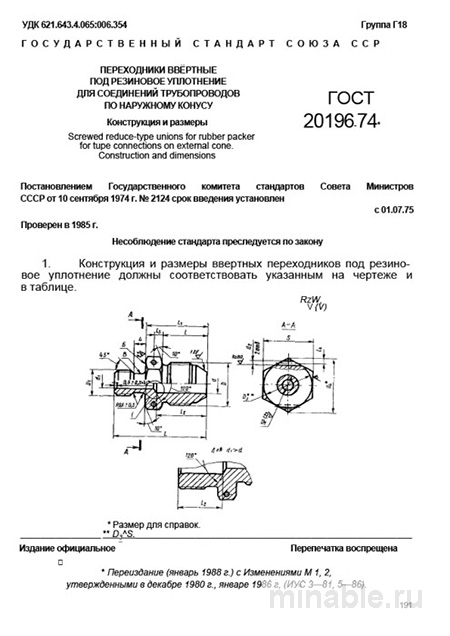

Переходные элементы ГОСТ 20196-74 предназначены для соединения труб посредством конусной формы и резинового уплотнительного кольца. При вкручивании элемента кольцо подвергается сжатию, что обеспечивает герметичность соединения. Эти элементы широко применяются в гидравлических системах, таких как станковое оборудование и прессы, а также в топливных системах, где необходима высокая степень герметичности.
Конструктивные особенности
Переходные элементы состоят из двух основных частей: резьбовой, предназначенной для вкручивания, и конической, обеспечивающей соединение с трубой. Резьба элементов всегда метрическая, что обеспечивает универсальность их применения. На конической части предусмотрена канавка для размещения резинового уплотнительного кольца. Важным аспектом является точное соответствие формы и размеров канавки, так как отклонения могут привести к снижению герметичности или даже к выходу из строя соединения.
Материалы изготовления
Для производства переходных элементов чаще всего используются сталь и латунь. Для защиты от коррозии изделия подвергаются цинкованию или хромированию. Выбор материала зависит от условий эксплуатации и специфики среды, в которой будет использоваться элемент. Например, для систем, работающих с маслами, применяются специальные резины, устойчивые к воздействию смазочных материалов.
Контроль качества
Поступившие партии переходных элементов подвергаются тщательному контролю качества. В процессе проверки оцениваются следующие параметры:
-
Отсутствие трещин, сколов и других дефектов поверхности.
-
Соответствие параметров резьбы установленным стандартам.
-
Точное соответствие формы и размеров канавки для резинового кольца, а также угла конуса.
-
Проведение испытаний на герметичность для подтверждения отсутствия утечек рабочей среды.
Сравнительный анализ с альтернативными решениями
Существуют различные стандарты и типы соединительных элементов, отличающиеся по принципу действия и области применения. Например, фитинги без резинового уплотнения создают герметичность за счет деформации металла. Такие элементы рассчитаны на однократное использование, так как при разборке происходит повреждение металлической части. В отличие от них, переходные элементы с резиновым кольцом могут многократно демонтироваться и устанавливаться благодаря возможности замены уплотнительного кольца.
Рекомендации по выбору и эксплуатации
При выборе переходных элементов следует учитывать следующие моменты:
-
Наличие маркировки на уплотнительном кольце, указывающей на его назначение (например, для работы с маслами).
-
Избегать чрезмерного затягивания, так как герметичность обеспечивается за счет сжатия кольца, а не усилия затяжки.
-
Убедиться в наличии всех необходимых компонентов в комплекте поставки, включая уплотнительное кольцо (в некоторых случаях может потребоваться его отдельная покупка).
-
Наличие четкой маркировки на самом переходном элементе с указанием размера и стандарта.
Заключение
Стандарт ГОСТ 20196-74 является важным нормативным документом, регулирующим производство и эксплуатацию переходных элементов с резиновым уплотнением. Правильное применение данных элементов позволяет обеспечить надежную герметичность соединений в различных системах, что способствует повышению эффективности и долговечности оборудования. Это особенно актуально для промышленных объектов, где простои и поломки могут привести к значительным экономическим потерям.
