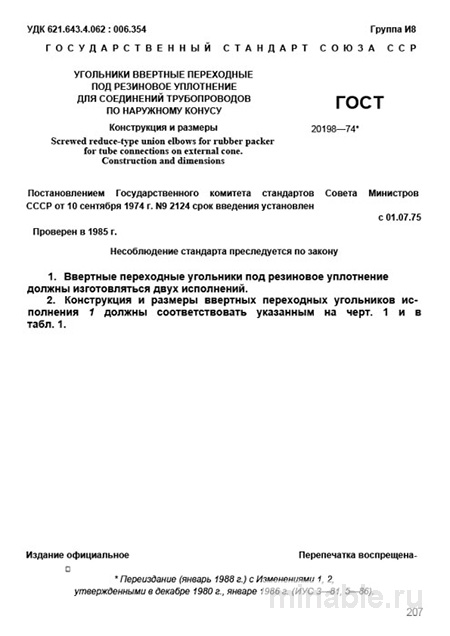

Обзор государственного стандарта ГОСТ 20198-74
В сфере промышленного производства, особенно при эксплуатации гидравлических и пневматических систем, функционирующих под высоким давлением, критически важна надежность всех соединительных элементов. Дефекты, такие как утечки, вибрации и колебания давления, могут привести к серьезным поломкам оборудования и вынужденным простоям. Среди множества нормативных документов, регламентирующих производство фитингов (соединительных деталей трубопроводов), особое место занимает ГОСТ 20198-74. Данный стандарт описывает специализированные фитинги — ввертные переходные угольники с наружной конической резьбой, которые используются в сочетании с резиновыми уплотнительными кольцами. Эти фитинги предназначены для применения в условиях, где приоритетными требованиями являются герметичность и устойчивость к вибрационным нагрузкам.
Назначение и область применения фитингов ГОСТ 20198-74
Фитинги данного типа применяются в критических узлах гидравлических систем промышленных станков, прессов, тяжелой техники, а также мощных пневмосистем. Ключевой особенностью данных фитингов является наличие резинового уплотнительного кольца, которое устанавливается в специально предусмотренную канавку на наружной конической поверхности фитинга. При затягивании накидной гайки кольцо деформируется, обеспечивая герметичное соединение.
Фитинги ГОСТ 20198-74 предназначены для формирования надежных соединений под углом 90° между трубопроводами и агрегатами, имеющими резьбовое отверстие с внутренней конической резьбой. Важно отметить, что данные фитинги не являются самоуплотняющимися. Вся герметизация обеспечивается исключительно за счет резинового кольца, что ограничивает их использование для сред, агрессивных к резине.
Основные характеристики фитингов ГОСТ 20198-74
Стандарт ГОСТ 20198-74 регламентирует конструктивные и технические параметры фитингов, включая требования к материалам изготовления, геометрии и маркировке.
Материалы изготовления
Фитинги производятся из высококачественных сталей, способных выдерживать значительные вибрационные и механические нагрузки. Возможны следующие варианты материалов:
-
Углеродистые стали без покрытия (например, сталь 35 или 45)
-
Нержавеющие стали для эксплуатации в агрессивных средах (например, сталь 12Х18Н9Т)
-
При необходимости фитинги могут быть покрыты антикоррозийными составами для защиты от внешних воздействий.
Конструктивные особенности
Фитинги выпускаются в трех типоразмерах (У1, У2, У3) и имеют следующие элементы конструкции:
-
Наружная коническая резьба
-
Внутренняя коническая поверхность для установки резинового кольца
-
Шестигранная головка под гаечный ключ
Важно отметить, что фитинги с резиновым уплотнением не следует путать с фитингами для металлических уплотнений, которые имеют другой угол конуса. Использование неподходящего фитинга может привести к нарушению герметичности и выходу системы из строя.
Контроль качества фитингов
При приемке фитингов необходимо проводить тщательный контроль их качества, включая следующие параметры:
-
Отсутствие следов коррозии и механических повреждений на резьбе
-
Ровность и гладкость конической поверхности
-
Точность геометрии канавки для резинового кольца
-
Соответствие маркировки требованиям стандарта (размер, материал, номер партии и т.д.)
Типичные дефекты
Наиболее распространенные дефекты фитингов включают:
-
Неправильное совпадение резьбы и штуцера, приводящее к вибрациям и утечкам
-
Шероховатость конической поверхности, ускоряющая износ резинового кольца
-
Несоответствие угла или диаметра конуса, вызывающее затруднения при монтаже
Сравнение с альтернативными стандартами
Для более полного понимания особенностей фитингов ГОСТ 20198-74 целесообразно провести их сравнение с другими нормативными документами, регламентирующими производство соединительных элементов трубопроводов:
\
-
ГОСТ 20198-74 ГОСТ 13956-74 ГОСТ 21856-78\
-
Тип уплотнения Резиновая прокладка Конус "металл-металл" Обжимной тип\
-
Область применения Системы с высокими вибрационными нагрузками и давлением Обычные системы с умеренным давлением Системы низкого и среднего давления\
-
Вибрационная устойчивость Высокая Средняя Низкая\
-
Агрессивность среды Ограничено Не применимо Не применимо\
-
Герметичность Высокая Высокая Средняя\
Рекомендации по применению и закупке
Для специалистов, работающих с фитингами ГОСТ 20198-74, можно дать следующие рекомендации:
Для инженерных работников:
-
Использовать данные фитинги исключительно в системах, где требуется высокая герметичность и устойчивость к вибрациям.
-
В проектной документации указывать требования к материалам изготовления и необходимости антикоррозийного покрытия.
-
При повторной сборке соединений заменять резиновое кольцо для обеспечения герметичности.
Для специалистов по снабжению:
-
При закупке фитингов проверять наличие паспорта или сертификата, подтверждающего соответствие продукции требованиям ГОСТ.
-
Визуально контролировать состояние резьбы и конической поверхности.
-
Обращать внимание на отсутствие люфтов при вращении фитинга.
-
Предпочтение следует отдавать продукции проверенных производителей, специализирующихся на производстве трубопроводной арматуры.
Заключение
ГОСТ 20198-74 является важным нормативным документом, обеспечивающим создание надежных соединений в условиях высоких вибрационных нагрузок и давления. Для эффективного применения фитингов данного стандарта необходимо строго соблюдать требования стандарта и проводить тщательный контроль качества продукции.
